Évacuation des gaz brûlés
des chaudières type C
Pour toutes les
chaudières de type C, le
conduit d'évacuation
doit être réalisé de façon
à ce qu'en aucun cas l'eau
de condensation pouvant
provenir du conduit ne
puisse ruisseler dans la
chaudière. Par ailleurs, la
partie horizontale du
conduit d'évacuation doit
avoir une pente d'au moins
3% vers le haut, sauf si
cette partie mesure moins
de 1 mètre.
Isosplit C 24 E V
(Ventilation Mécanique
Contrôlée)
– prévoir une longueur de
tuyaux d'évacuation qui
soit la plus courte possible
et éviter les coudes.
– ce tuyau et la bouche
d'extraction doivent
résister à la condensation
éventuelle des produits de
combustion ainsi qu'à
leur température d'environ
150 °C.
– respecter le diamètre de
la buse d'évacuation et
d'extraction.

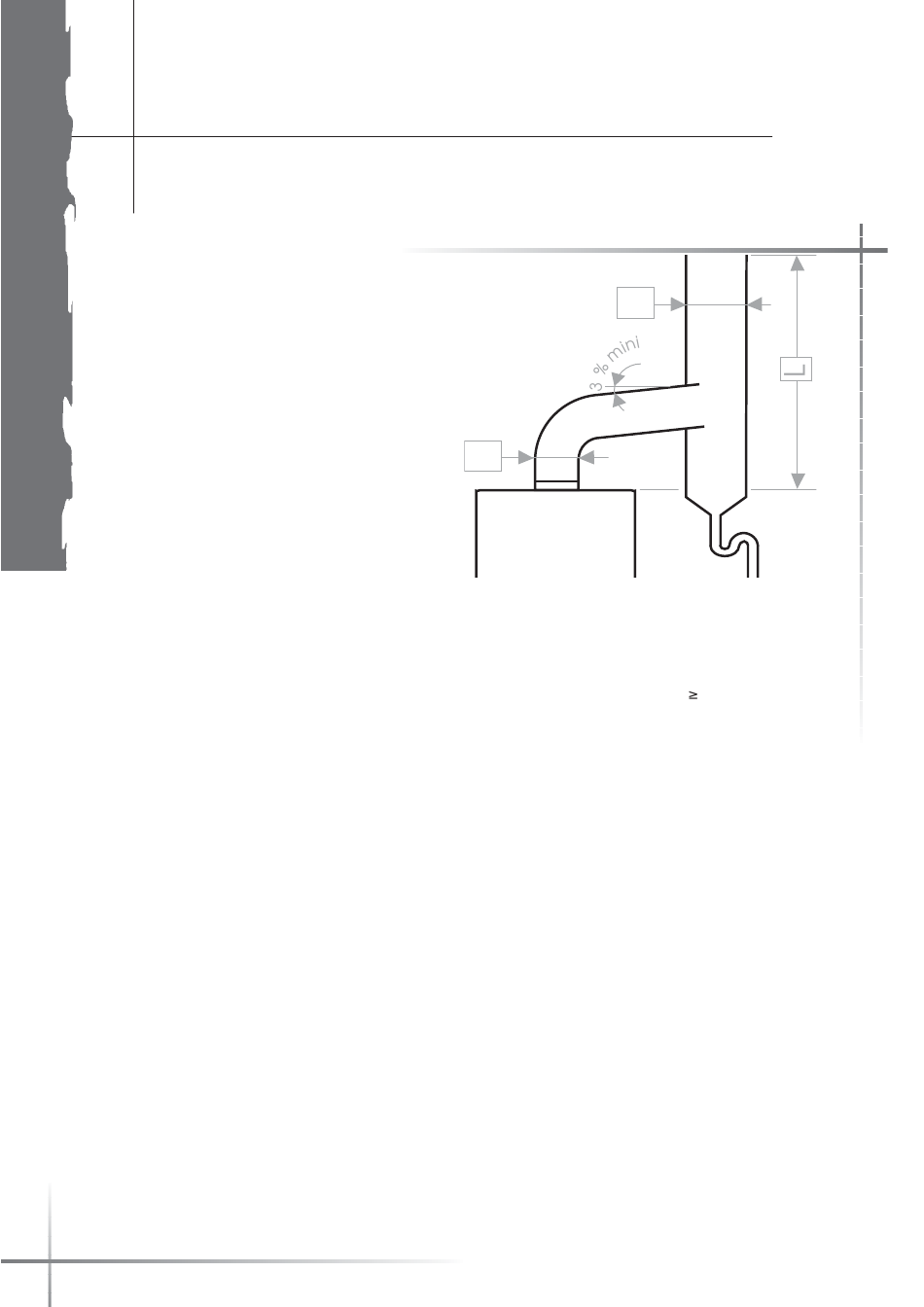

La sortie du coupe tirage
de la chaudière est prévue
pour le raccordement
d'un conduit d'évacuation
de Ø 140 mm.
Cependant,si l'installation
le nécessite, il est possible
de monter une collerette
32
Ø
D1
réductrice qui permet de se
raccorder sur un conduit
de Ø 125 mm
Attention :
La vérification du dispositif
intégré de sécurité VMC
(Ventilation Mécanique
Controlée) se fera avant
la mise en place du conduit
d'évacuation des gaz
brûlés.
Obturer la buse
d'évacuation de la
chaudière, le brûleur étant
allumé à sa puissance
maximale.
La mise en sécurité de
l'appareil doit se produire
après environ 2 minutes de
fonctionnement et se
traduire par l'arrêt complet
de la chaudière.
Remettre en route après
avoir réarmé le thermostat
bilame
Ø
D2
Isosplit C 35 E
Important : Veiller à respec-
ter une hauteur L minimale
de 2 m avec D1 = 140 mm
et D2
D1.
Isosplit C 28 E
La sortie du coupe tirage
de la chaudière est prévue
pour le raccordement
d'un conduit d'évacuation
de Ø 140 mm.
Cependant, si l'installation le
nécessite, il est possible de
monter une collerette
réductrice qui permet
de se raccorder sur un
conduit de Ø 125 mm pour
autant que les contraintes
indiquées ci-après
soient respectées :
Pour une longueur L
comprise entre 2 et 4 m
et un conduit de Ø 125 mm,
il convient de remplacer le
