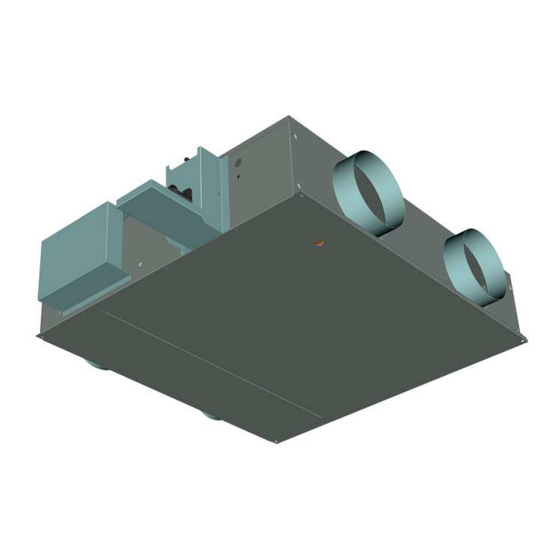

- Page 1 NOTICE D’INSTALLATION ET D’ENTRETIEN VENTILO-CONVECTEUR A PRESSION FUN I / FUN U FUN I MCP / FUN U MCP FUN V / FUN V MCP...
-
Page 2: Table Des Matières
SOMMAIRE 1. GENERALITES ........................... 3 2. INSTALLATION ........................... 3 3. RACCORDEMENTS AERAULIQUES ....................5 4. RACCORDEMENTS HYDRAULIQUES ....................8 5. RACCORDEMENTS ELECTRIQUES ....................9 6. DIMENSIONS ET POIDS ........................13 7. ENTRETIEN ............................17 8. PIECES DE RECHANGE ........................20... -
Page 3: Generalites
• Recycler les emballages conformément à la réglementation locale sur les déchets. • Sauf conditions particulières, Aircalo accorde une garantie pièce de 1 an contre tout défaut de conception ou de • On recommande de désinfecter au moins une fois par an, les fabrication. - Page 4 (On conseille les modèles avec flotteurs de sécurité pour l’arrêt du flux de l'eau en cas d’avarie de la pompe. Pour les pompes de fourniture Aircalo, le contact auxiliaire de sécurité doit être raccordé pour pallier le risque de débordement).
-
Page 5: Raccordements Aerauliques
3. RACCORDEMENTS AERAULIQUES... - Page 6 • Les viroles de raccordement aux gaines (AIRCLIP dénomination Aircalo) sont fournies non montées sur l’unité - DN 200 mm. Les viroles commandées sont fournies avec l’appareil. Ces viroles peuvent se monter au choix sur toutes les tailles de FUN, à...
- Page 7 (dans certaines configurations, des opercules peuvent ne pas être couvert d’isolant). • Les viroles d’admission d’air neuf standard sont DN 125 (AIRCLIP dénomination Aircalo). Elles sont fournies non montées sur l’appareil. • L’admission d’air neuf doit être faite avec une pression adaptée et un air pré-filtré introduit à plus de 2°C.
-
Page 8: Raccordements Hydrauliques
4. RACCORDEMENTS HYDRAULIQUES Diamètres de raccordement Taille FUN 40 FUN 50 / 60 FUN 80 / 90 FUN 120 Batterie principale 1/2" Gaz femelle 1/2" Gaz femelle 1/2" Gaz femelle 3/4" Gaz femelle Batterie auxiliaire 1 rang 1/2" Gaz femelle 1/2"... -
Page 9: Raccordements Electriques
épaisseur de 5 à 10 mm. • Lorsque les vannes sont montées par Aircalo, il n’y a pas d’essais d’étanchéité réalisé en usine. C’est à l’installateur de contrôler l’étanchéité de tous les joints des raccords à la mise en service, lorsque tout est raccordé et que le système est rempli d’eau et en pression. - Page 10 en fonction de la préconisation et/ou des indications portées au stade de l’offre commerciale sur les fiches techniques de sélection des unités. Le point nominal étant en général choisi comme vitesse moyenne. Les fiches de définition sont fournies sur demande et à faire valider par le Bureau d’études fluide. •...
- Page 11 BARRETTE DE RACCORDEMENT ELECTRIQUE POUR MOTEUR AC...
- Page 12 BARRETTE DE RACCORDEMENT ELECTRIQUE POUR MOTEUR EC (Basse consommation)
-
Page 13: Dimensions Et Poids
6. DIMENSIONS ET POIDS... -
Page 17: Entretien
7. ENTRETIEN Les opérations de nettoyage et d’entretien doivent être effectuées par du personnel spécialisé. Avant toute intervention, mettre l’interrupteur d’alimentation principale sur arrêt (OFF). Nettoyage des filtres • Le nettoyage des filtres dépend des conditions de fonctionnement de l’unité (environ tous les 2 mois). Ils doivent être changés au moins 1 fois par an. - Page 18 • Déblocage pattes de maintien du filtre Faire pivoter la patte de maintien de filtre • Dégagement du filtre • Mise en place filtre neuf Positionner le filtre neuf en lieu et place. Veiller à l’insérer entre les pattes de guidage.
- Page 19 Désinfection des bacs de condensats (FUN version I et U) • Le bac de condensat est une zone humide (en fonctionnement climatisation) propice au développement des légionnelles. Le FUN a été conçu pour permettre un démontage aisé du bac afin d’effectuer une désinfection périodique. Ceci est préconisé en milieu hospitalier notamment.
-
Page 20: Pieces De Rechange
MOU022 MOU023 (sauf FUN V) Virole Airclip DN 125 VIR125 Virole Airclip DN 200 VIR200 14 Rue Cassiopée 33160 Saint Médard en Jalles M 03-05-20 Tel : 05 56 70 14 00 - Fax 05 56 70 14 09 www.aircalo.fr...
