Economy EV 500
7.3
7.3.1
Caractéristiques principales
Pompe à tube sous boîtier populaire, sa tête de pompe
est dotée d'un logement en polycarbonate.
1.
Débits jusqu'à 185 ml/min
2.
Pression jusqu'à 2 bar
3.
Logement de la tête de pompe en polycarbonate
4. Conception à deux galets ; troisième galet en option
et sur demande
5. Moteur CC à balais
7.3.2
Commandes
1.
Commutateur de sens de direction
2.
Commandes manuelles avec potentiomètre
3.
Bouton poussoir d'amorçage rapide
4.
Commande de la vitesse de rotation
7.3.3
Remplacement du tube
L'ajustement ou le changement du tube est une
opération simple et rapide.
1.
Coupez l'alimentation et retirez le logement de la tête
de pompe pour accéder au tube.
2.
Retirez le tube.
3.
Prenez soin de ne pas coincer le tube contre le rotor
lorsque vous remettez en place le montage du tube.
4.
Replacez le couvercle.
7.3.4
Caractéristiques de la pompe – Tube / Débit
Taille du
Matériau
tube
1,6 x 1,6 mm
Verderprène/Silicone
3,2 x 1,6 mm
Verderprène/Silicone
4,8 x 1,6 mm
Silicone
Tableau 6 Tube / Débit
* Les chiffres indiqués sont ceux de débits types et ont été mesurés
avec de l'eau à 20 °C, sans hauteur d'aspiration ou pression de
refoulement.
Les débits réels varient en fonction des conditions d'aspiration, de la
pression de refoulement, du matériau du tube et des tolérances de
production.
7.3.5
Alimentation secteur
Tension
Fréquence
230
50/60 hz
110
50/60 hz
Tableau 7
Alimentation secteur
*(Les unités sont réglées en usine pour fonctionner avec une tension indiquée
sur l'étiquette d'identification située à l'arrière.)
Verderflex Economy
Débit
2 – 23 ml/min
5 – 82 ml/min
Table 8
11 – 185 ml/min
*(Les fusibles sont des cartouches en verre de 20 mm x 5 mm contre
les surtensions et sont conformes aux normes IEC127 ou BS4265.)
Puissance
20 W
20 W
v 1.0 - 01/2014

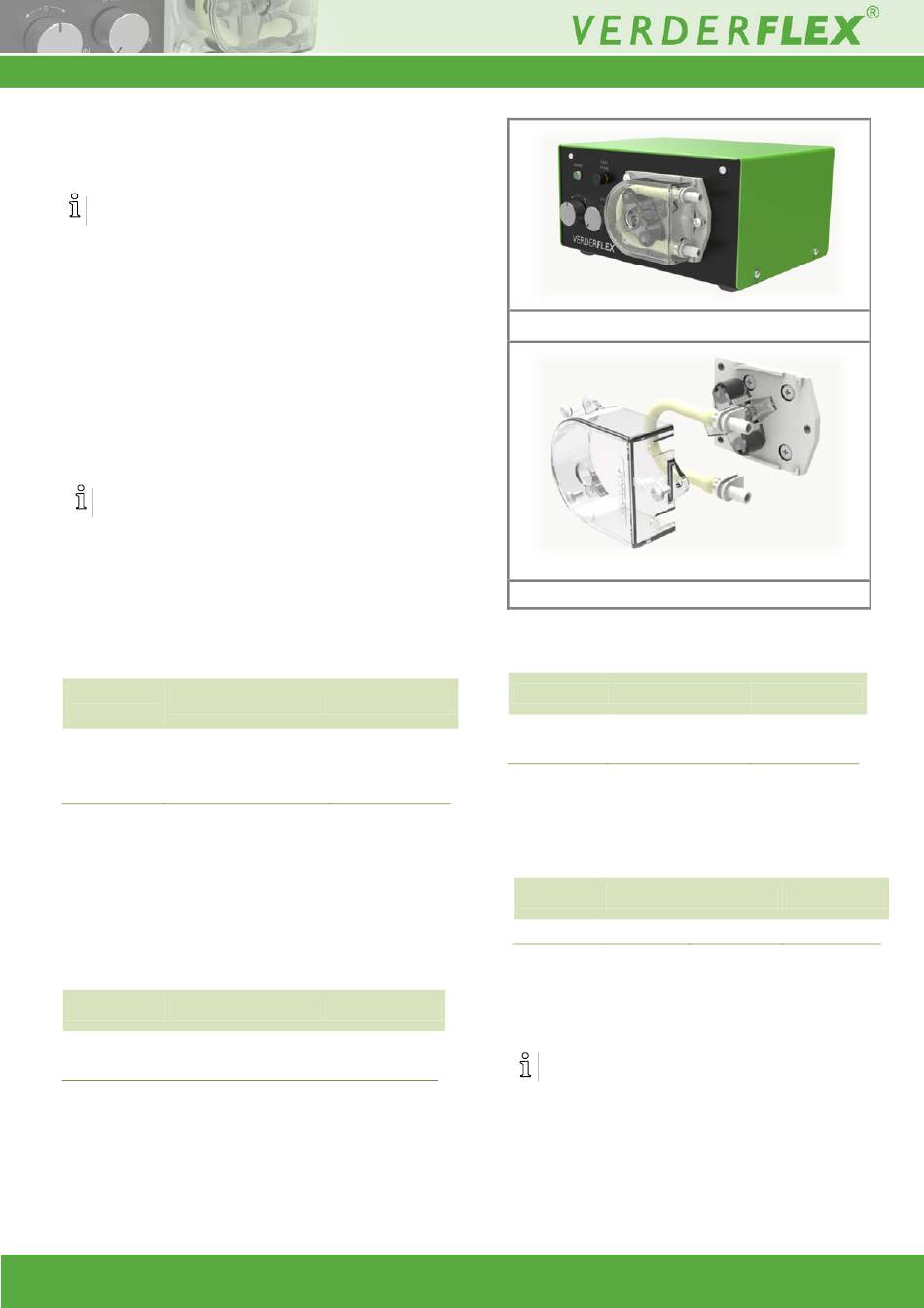

Fig.3 Verderflex Economy EV 500
Fig.4 Montage du tube – EV500
7.3.6
Calibre des fusibles
Fusible
230 V
FS1
250 mA
FS2
250 mA
Calibre des fusibles
7.3.7
Dimensions
Longueur
Largeur
185 mm
204 mm
Tableau 9
Dimensions
7.3.8
Moteur
24 V, CC, 5 à 82 tr/min, à aimant permanent
110 V
1 A
1 A
Hauteur
Poids
109 mm
1,7 kg
3 | P a g e
