FD-LED
Connexions
Couleur
du câble
X1 noir
X2 rouge
X3 blanc
X4 violet
X5 brun
X6 vert
X7, X8 orange
X9 bleu
Connexion à l'alimentation
Respectez l'attribution droite/gauche pour la prise de courant sur le
véhicule. En cas d'erreur, les sorties dépendantes du sens de marche
seront inversées.
Connecté à
(pour utiliser les réglages d'origine)
Alimentation
(gauche / droite dans le sens de la marche)
X1= roues gauches (ou châssis),
X2= roues droites (ou frotteur)
AUX3 = sortie non renforcée (max. 10 mA),
commutée par F0 / en marche avant
AUX2 = sortie renforcée (max. 300 mA),
commutée par touche de fonction F2
Retour pour DEL (-) ;
Condensateur électrolytique, pôle négatif (-)
AUX1 = sortie renforcée (max. 300 mA),
commutée par touche de fonction F1
Retour pour ruban de DEL (+ 11 V)
Retour pour autres accessoires (+) ;
Condensateur électrolytique, pôle positif (+)

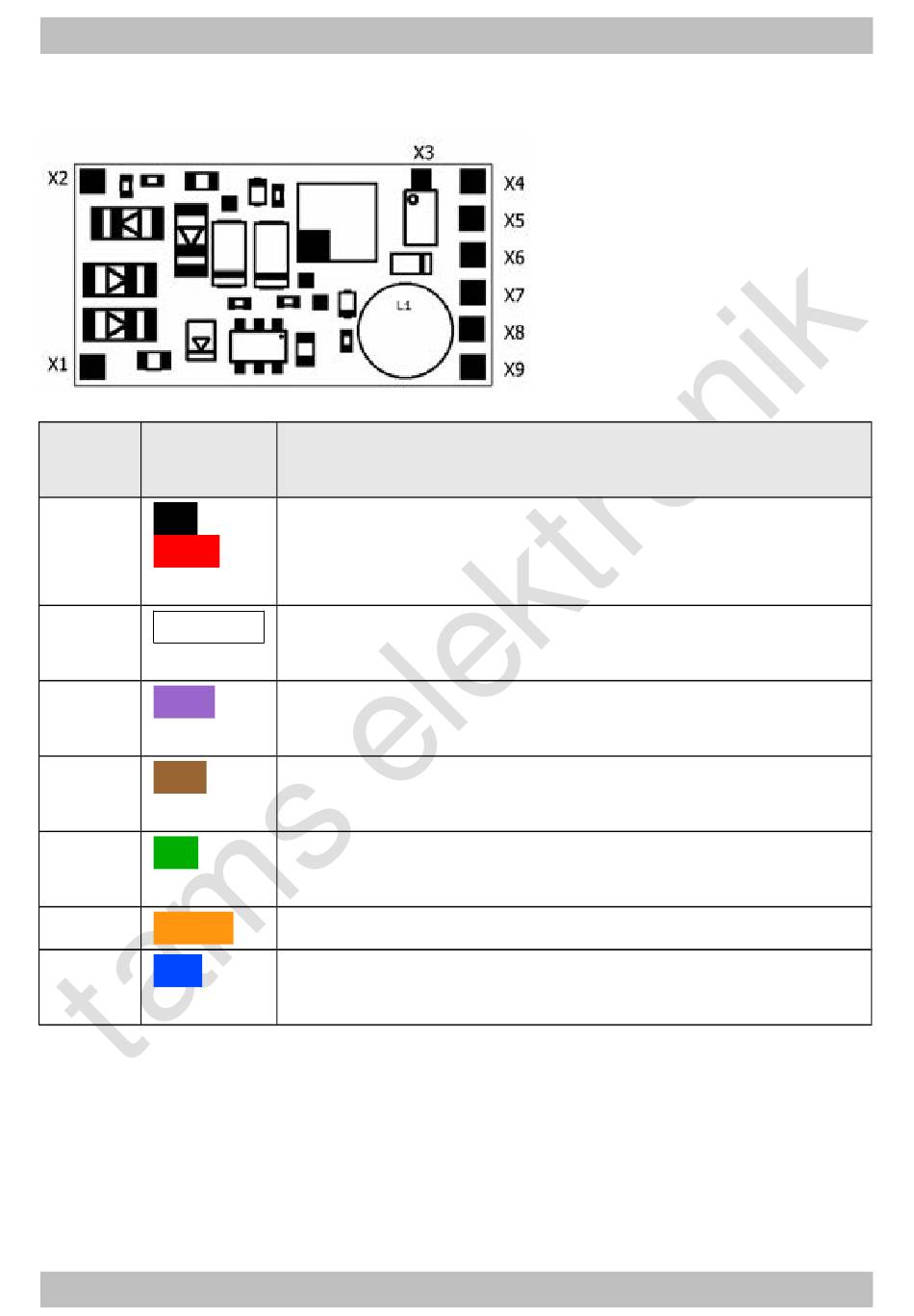

Fig. 1:
connexions
