Centrale de traitement d'air modulaire
3

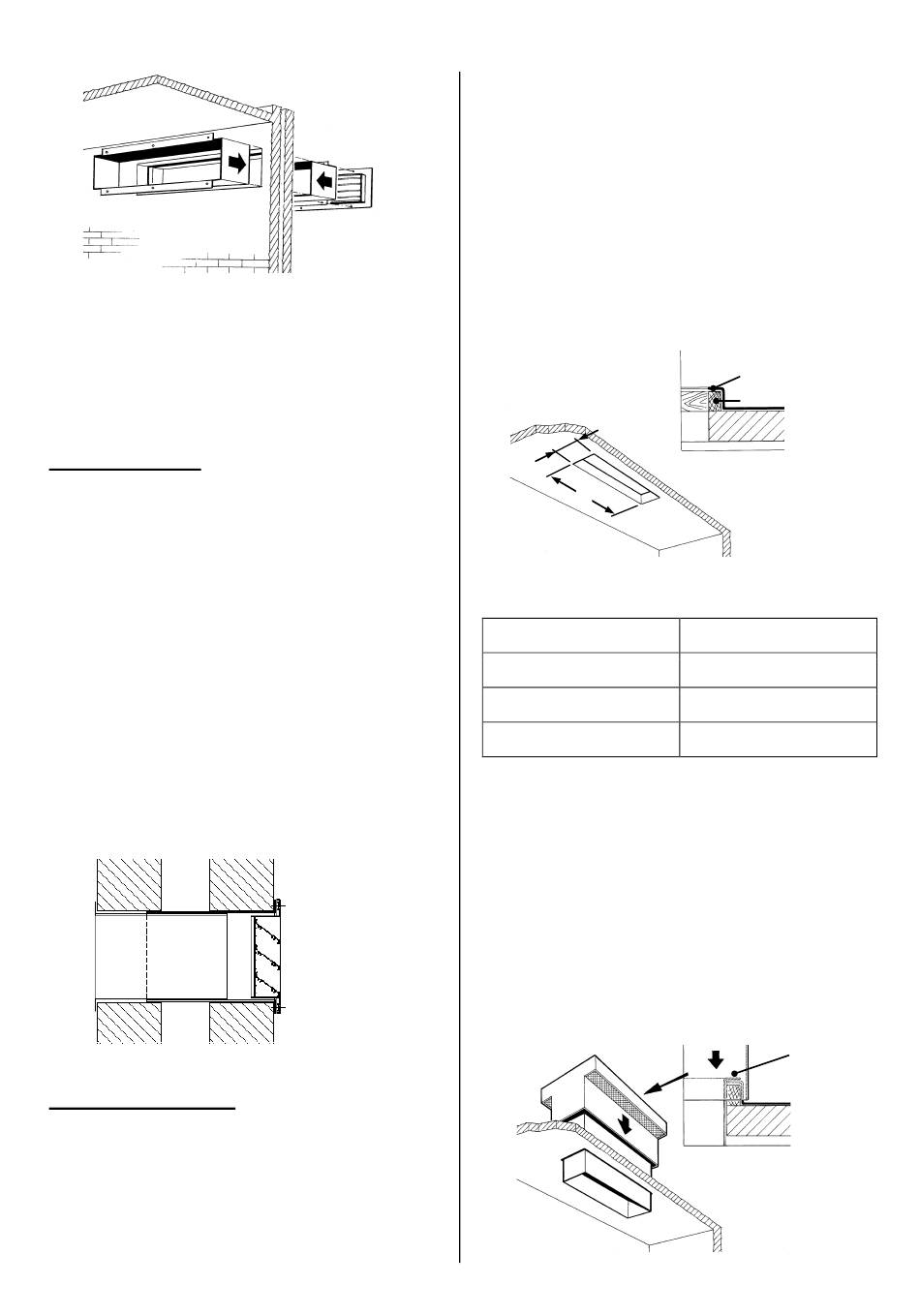

Fixer les deux éléments de la gaine
selon votre choix, en les scellant ou en
les vissant. Si vous les vissez, assurez-
vous que les vis ne gêneront pas la mise
en place de la grille.
n
Remarque :
Obstruer toutes les fentes entre le mur et la
gaine, de manière à empêcher toute fuite
d'air ou d'eau.
4
Percer les trous de fixation (∅ 5mm) de
la grille sur le rebord de la partie de la
gaine qui sera placée sur le mur
extérieur.
5
Appliquer un joint silicone sur le bord
intérieur de la grille. Le joint sert à
obstruer l'espace entre la grille et la
gaine, de manière à empêcher toute fuite
d'air ou d'eau.
6
Fixer la grille aux rebords en utilisant des
vis à métaux.
c
Mise en garde :
Placez la grille correctement : de manière à
ce que les ailettes permettent l'écoulement
de l'eau vers l'extérieur.
Version 2.0 Français (16-09-2013)
2.5 Installation de la traversée
de toit
Accessoire, seulement en combinaison avec
le module volet d'air (PS L)
La traversée de toit est constituée de deux
parties : une sortie de toit et le couvercle de
toit. Le couvercle de toit comprend un
couvercle et une gaine de traversée. Ces
deux éléments sont reliés lors de la livraison.
B
A
Dimensions de l'ouverture pour la traversée de
toit
type
PS 20, 21
PS 40, 41
PS 60, 61
1
Appliquer le joint en mousse expansive
fourni autour de l'ouverture du module
volet d'air.
2
Faire une ouverture dans le toit.
Assurez-vous que la sortie de toit 1 soit
3
bien étanche autour de l'ouverture.
4
Désolidariser le couvercle de la gaine.
Pour cela, dévisser les vis sur le dessus
du couvercle.
2 Installation
1
Mastic
Poutre 70x70
ouverture, A x B
628 x 145 mm
1003 x 145 mm
1503 x 145 mm
2
9
