1.3.4 Code type

Les indications de type constituent ensemble
le code type des modules de l'appareil, par
exemple :
PS B-20-H1-M
PS P-21
PS G-40
PS V-61-H1C3-I
Différentes combinaisons peuvent être
réalisées.
Explication du code de type
séries
module
capacité
avec module de
base et/ou
module de
chauffage :
chauffage et/ou
refroidissement
avec module de
base :
régulation
électronique
6
PS centrale de
traitement d'air
modulaire
B, P, F, FP, voir
L, G, V, VE paragraphe
1.3.3
20, 21, 40,
41, 60, 61
H1, H2, chauffage par
H3, H4 eau
C3, C4 refroidissement
par eau
H1C3, chauffage et
H2C2 refroidissement
par eau
HE chauffage
électrique
M régulation
modulante
S régulation de
vitesse
I Interface, avec
ou sans
touches à
effleurement
B Base, sans
régulation
sans non décrit dans
référence ce mode
d'emploi
1.3.5 Plaque signalétique
La plaque signalétique se trouve sur le
module de base.

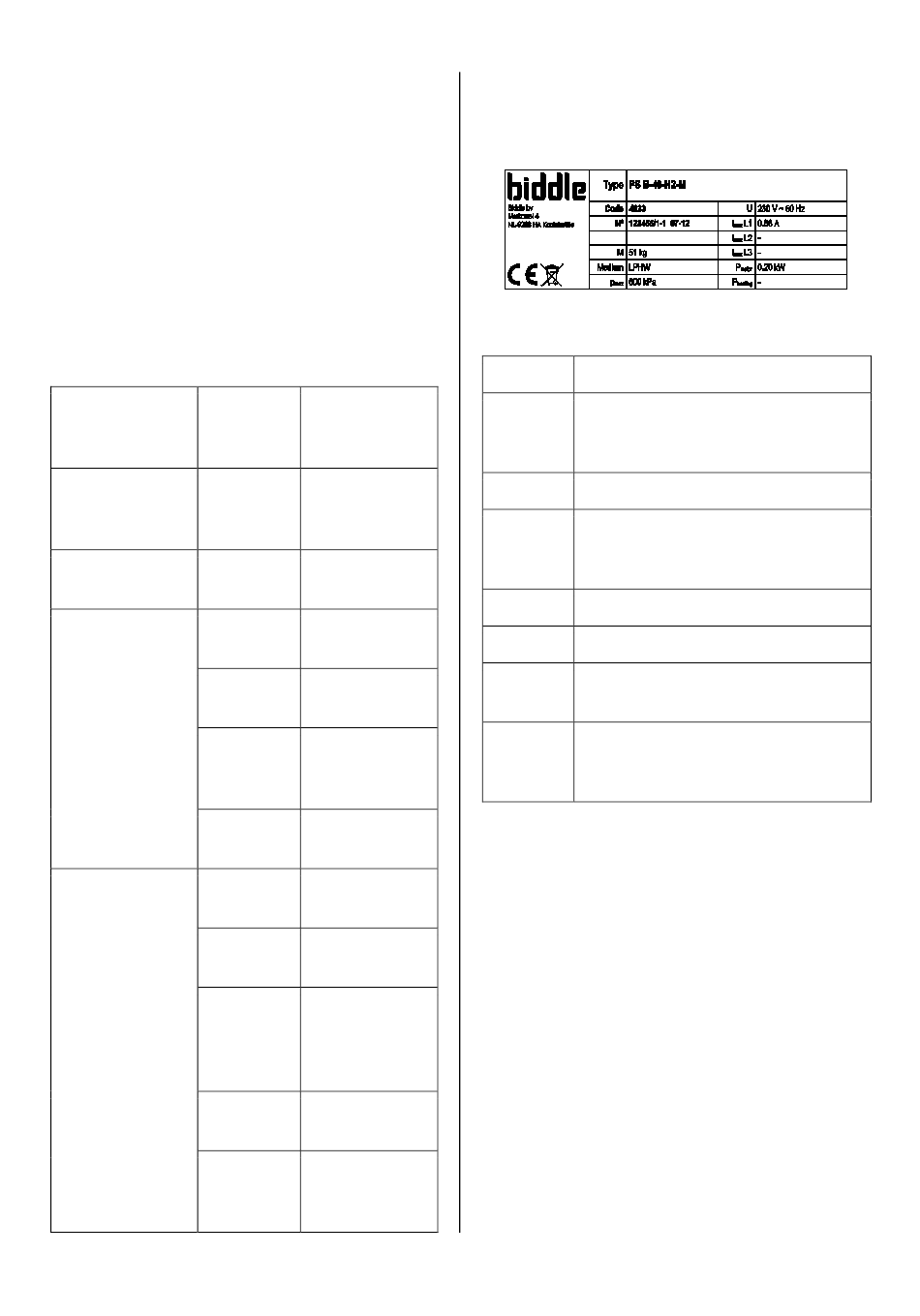

Exemple de plaque signalétique
Références de la plaque signalétique
Type code type complet de l'appareil
si applicable :
Code
code appareil de la régulation
électronique
M poids de l'appareil
P avec chauffage par eau :
max
pression de fonctionnement
maximale admissible
U tension d'alimentation
I intensité maximale
max
P puissance maximale absorbée par
motor
les ventilateurs
avec chauffage électrique :
P
heating
puissance maximale absorbée par
le chauffage

1.4 Equipement

1.4.1 Equipement nécessaire
Les éléments suivants sont livrés
séparément mais sont toujours nécessaires :
- kit de montage, constitué d'un rail de
suspension et des éléments de fixation
pour l'assemblage des modules
- éléments du système de régulation
électronique, tels que le boîtier de
contrôle, les câbles de commande, etc.
(voir la documentation du système de
régulation).
