Sinope TH1300ZB Guide D'installation

TH1300ZB
Guide d'installation
Thermostat intelligent pour
plancher chauffant (3600 W)
Augmenter ou baisser la température
Pour ajuster la température, appuyez sur ou
demandée au thermostat clignotera pour confirmer la nouvelle
consigne.
PARAMÈTRES UTILISATEURS
Tous les paramètres du thermostat peuvent être programmés à partir de
l'interface de votre passerelle compatible Zigbee.
Cependant, si vous n'avez pas encore relié votre thermostat et que vous
désirez changer les paramètres de température ou le cycle de contrôle,
vous devez :
Abaisser la consigne à son minimum et
maintenir le bouton enfoncé pendant
10 secondes pour accéder au menu.
Appuyer sur le bouton ou afin
de modifier le réglage.
Appuyer sur les boutons et
simultanément pour sélectionner le
prochain paramètre. Continuer à appuyer
jusqu'à la fin de la liste pour sortir du menu.
Vous trouverez dans le tableau suivant les paramètres pouvant être
modifiés directement sur le thermostat.
Vous pouvez modifier d'autres paramètres via l'application de votre
passerelle compatible Zigbee.*
Avertissements
L'installation de ce thermostat devrait être effectuée par
un électricien certifié et doit être conforme aux codes
d'électricité locaux et nationaux en vigueur.
1

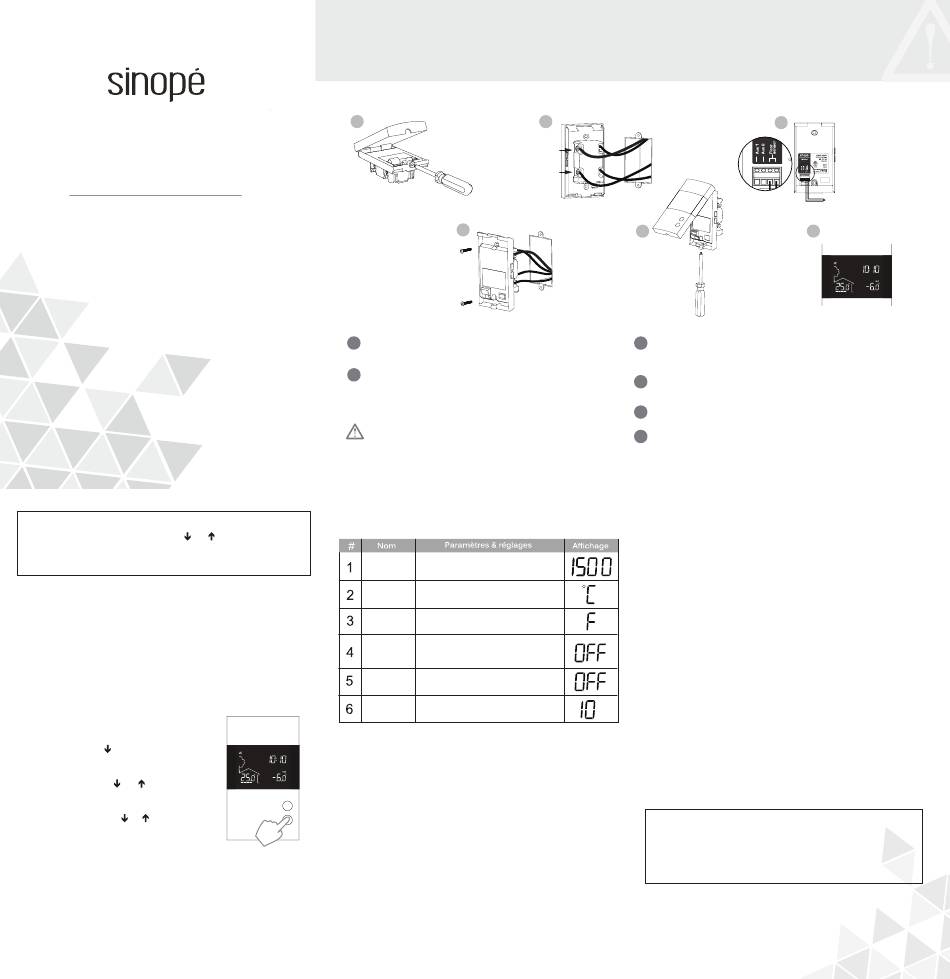

1 Déverrouillez et soulevez le couvercle du thermostat.
Faites le raccordement du plancher chauffant en utilisant les
2
borniers de connexion charge/alimentation à l'arrière du
thermostat. Raccordez le fil de mise à la terre à la vis de la
boîte électrique prévue à cet effet.
Assurez-vous de serrer fermement les borniers de connexion
pour un branchement sécuritaire. Une connexion mal exécutée
peut représenter un risque d'incendie.
zigbee 3.0
Paramètres pouvant être modifiés sur l'appareil directement :
. La température
Load
Display
Control
Limit Floor Max
Aux
Sensor
3) Le thermostat offre 2 modes de régulation de la température :
Mode F (par défaut) : Régulation de la température du plancher au
moyen d'une sonde de température externe avec la possibilité de
limiter la température ambiante.
Mode A : Régulation de la température ambiante avec la possibilité de
limiter la température du plancher au moyen d'une sonde de
température externe.
10 sec.
4) Limite maximale de la température du plancher (Mode A)
Le thermostat limite le chauffage du plancher à la valeur sélectionnée.
Idéal pour protéger les planchers de bois d'ingénierie.
INSTALLER VOTRE THERMOSTAT
2
Charge (Load)
Plancher chauffant
Alimentation (Line)
4
Affichage de la puissance connectée
0 watt à 3600 watt
Format d'affichage de la température
°C ou °F (par défaut : °C)
Mode de contrôle du thermostat
A (Air), F (Plancher) (par défaut : F)
Limite maximale température de plancher
(Visible seulement en mode A)
5 °C à 36 °C (par défaut : OFF)
Assignation de la sortie auxiliaire
OFF, EXP, 15 sec, 15 min (par défaut : OFF)
Sonde de plancher
10K ou 12K (par défaut : 10K)
Avant de commencer l'installation du thermostat, assurez-vous
de mettre le circuit de chauffage hors tension à partir du
panneau électrique afin d'éviter tout risque de choc électrique !
3
5
3 Branchez la sonde de plancher.
(Seulement pour applications de contrôle en mode F ou avec limite
de plancher.)
4 Utilisez les vis fournies pour fixer la base du thermostat à
la boîte électrique.
5
Replacez et verrouillez le couvercle.
6
Alimentez le thermostat.
Après avoir effectué une séquence de test, le thermostat
devrait afficher la température du plancher. Dans le cas
contraire, référez-vous au guide de dépannage de ce manuel.
5) Assignation de la sortie auxiliaire (Mode A)
Le thermostat offre une sortie auxiliaire qui comporte 3 fonctions
possibles qui sont réglées à partir des paramètres utilisateurs.
Fonction 15 sec : Sortie auxiliaire sur cycle court (15 secondes). Utilisée
pour un système de chauffage contrôlé par un relais électronique (SSR).
Fonction 15 min : Sortie auxiliaire sur cycle long (15 minutes). Utilisée pour
un système de chauffage contrôlé par un relais mécanique ou équipé
d'un ventilateur.
Dans les fonctions 15 sec et 15 min, le thermostat contrôle la tempéra-
ture ambiante par le plancher. Une fois que la température du plancher
a atteint sa limite, si la température ambiante désirée n'est pas atteinte,
la sortie auxiliaire active l'appareil chauffant pour atteindre la consigne.
(La sortie auxiliaire agit comme deuxième étage de chauffage.)
Fonction EXP : Sortie auxiliaire pour connecter plusieurs planchers
chauffants (module d'expansion TR1310 vendu séparément).
Fonction OFF (par défaut) : Permet de désactiver la sortie auxiliaire.
* Les paramètres disponibles peuvent varier selon votre passerelle.
** Pour déconnecter un thermostat, consultez la procédure de déconnexion
à un réseau au verso.
Au moment d'installer votre système de plancher chauffant :
ajoutez une deuxième sonde dans le plancher dont l'embout sera
rangé dans le boîtier du thermostat. Cette sonde additionnelle
pourra être branchée et utilisée comme sonde de remplacement
sans altérer votre installation de plancher chauffant.
So n d e
