5. Dimensions et références motoréducteur
PWR50H/HR
8
7
11
13

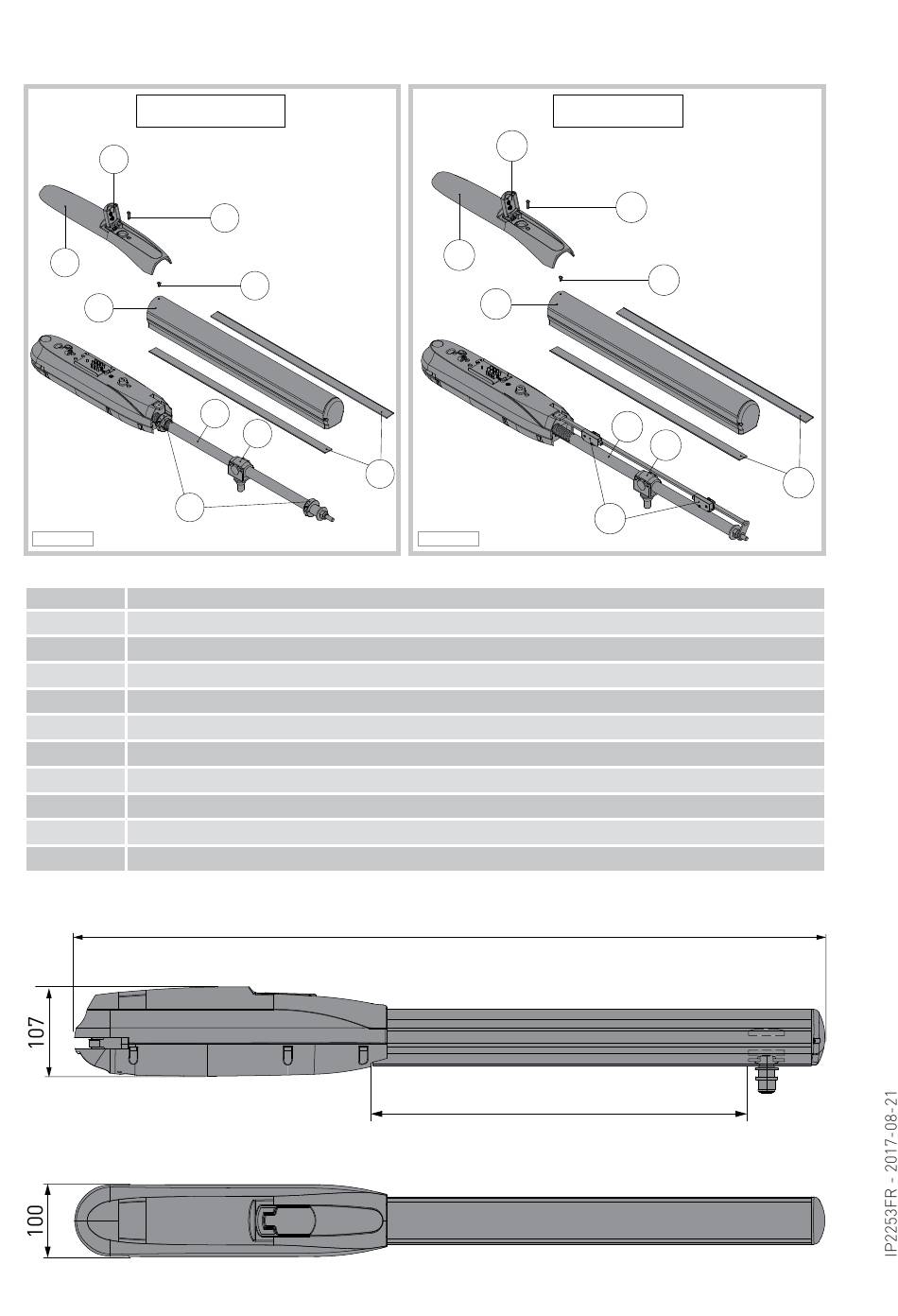

Fig. 5.1
Réf.
7 Couverture arrière
8 Volet serrure de déverrouillage
9 Vis pour fixation couverture arrière
10 Vis pour fixation couverture avant
11 Couverture avant
12 Balais de protection
13 Arrêts de butée mécaniques
14 Fins de course magnétiques
15 Vis d'entraînement
16 Vis d'Archimède + aimant
9
10
15
16
12
8
7
11
Fig. 5.2
Description
1044
525
46
PWR50HV
9
10
15
16
14
12
