INSTALLATION

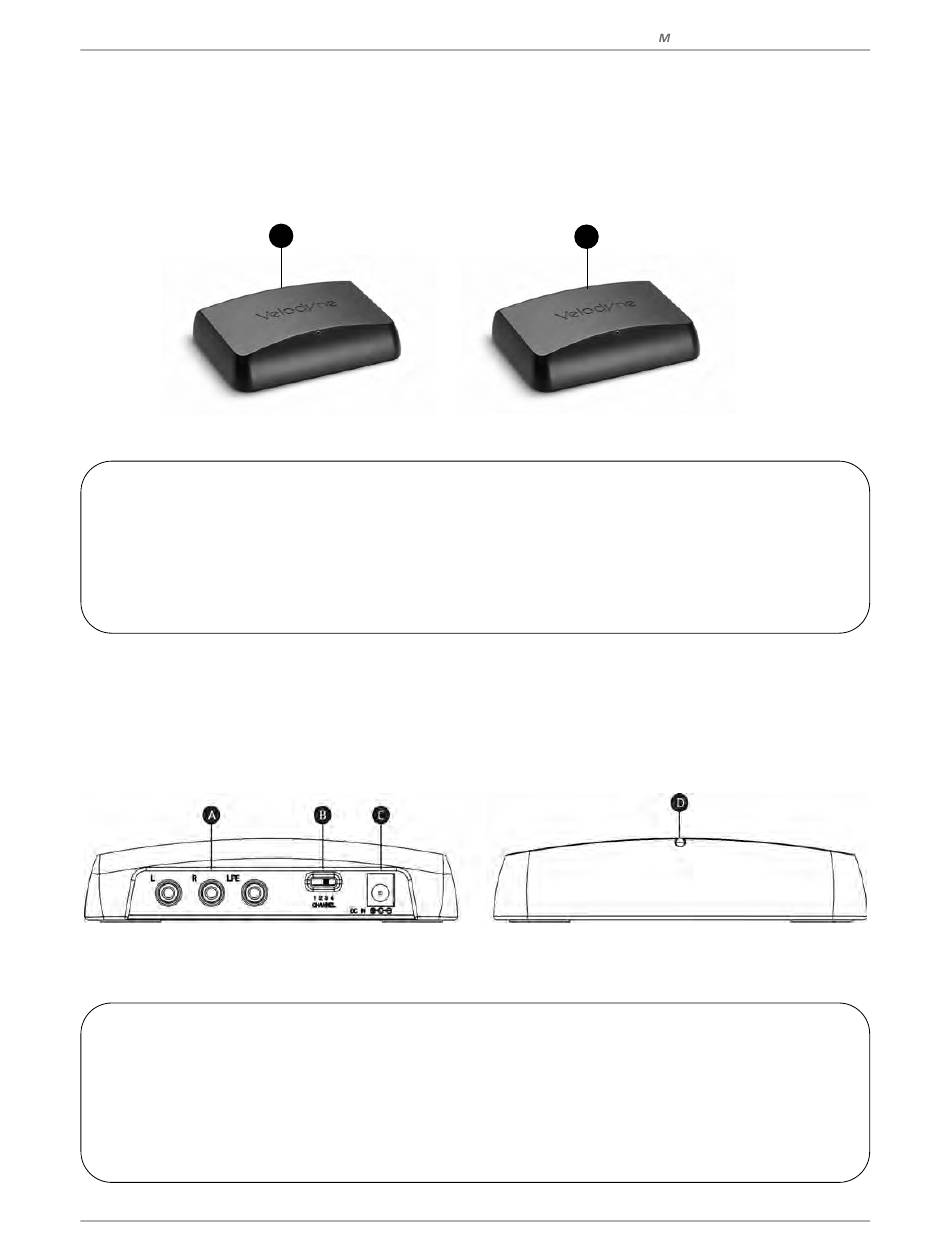

Contenu de la boîte
Maintenant que vous avez déballé le système WiConnect, assurez-vous d'avoir les composants et les accessoires fournis par Velodyne et
illustrés ci-dessous. Si l'un des composants ou accessoires fournis par Velodyne manque ou est endommagé, communiquez avec le détaillant
où vous avez acheté ce produit.
Composants
A. Émetteur sans fil
B. Récepteur sans fil
A. ENTRÉES
• L (gauche) et R (droit) : Entrées pour
raccordement aux sorties RCA de
votre récepteur.
• LFE : Sortie pour raccordement aux
sorties LFE de votre récepteur.
A
Accessoires fournis par Velodyne
• Blocs d'alimentation (2) de 5 V c.c.
pour l'émetteur sans fil.
• Vis autotaraudeuses à bois (2) pour
montage de l'émetteur sans fil.
Émetteur sans fil
B. SÉLECTEUR DE VOIE : Changer
pour choisir la fréquence de diffusion
par voie (CHANNEL). Ce sélecteur
CHANNEL du récepteur du système
WiConnect doit être configuré au
même CHANNEL que l'émetteur.
B
• Câbles RCA de 1 mètre (2). Un pour
raccorder l'émetteur sans fil au
récepteur et le deuxième pour
raccorder le récepteur sans fil au
caisson d'extrêmes graves.
C. Prise d'alimentation de 5 V c.c.
D. VOYANT DÉL BLEU : Indique que
l'émetteur fonctionne.
[ 3 ]
