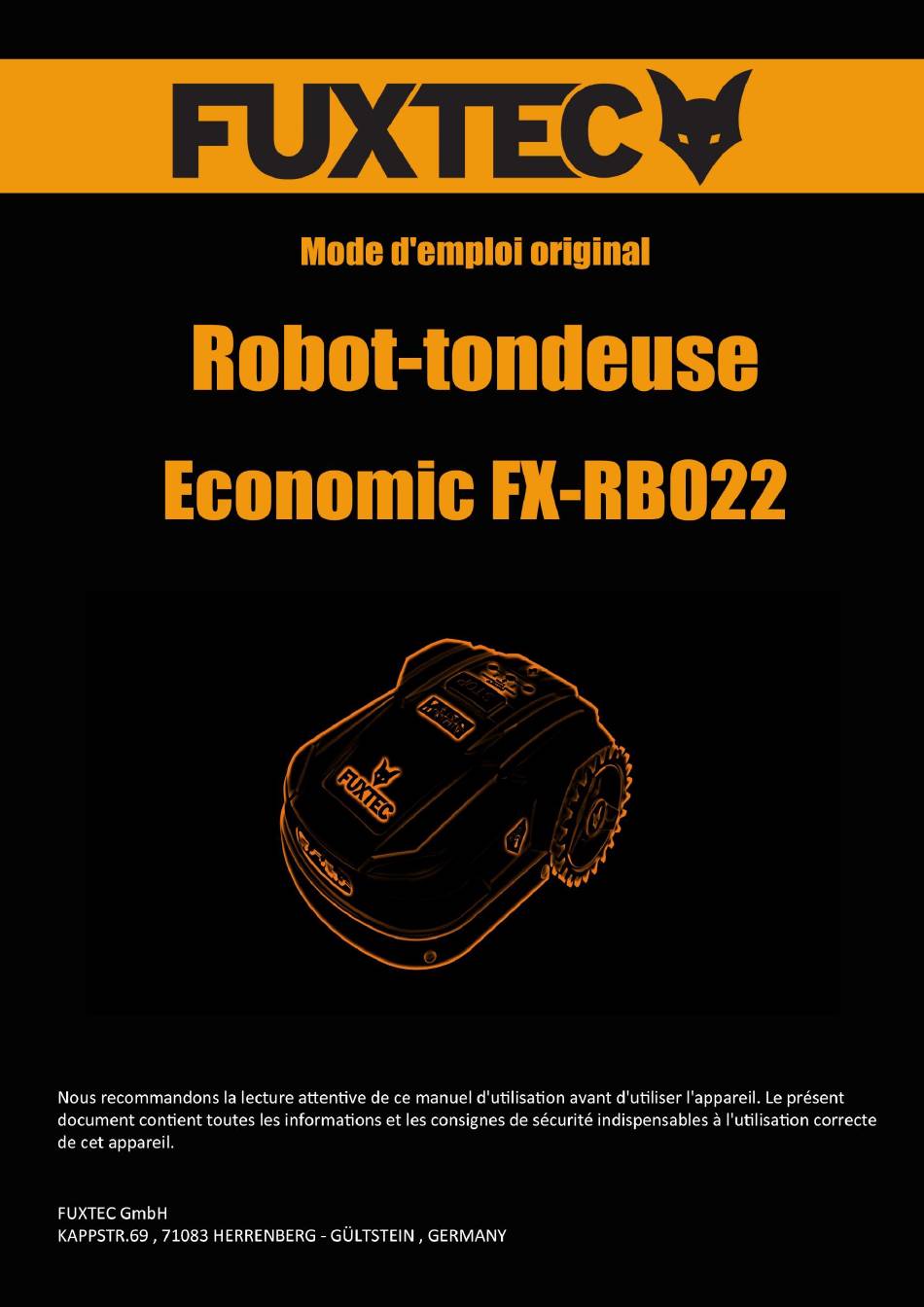

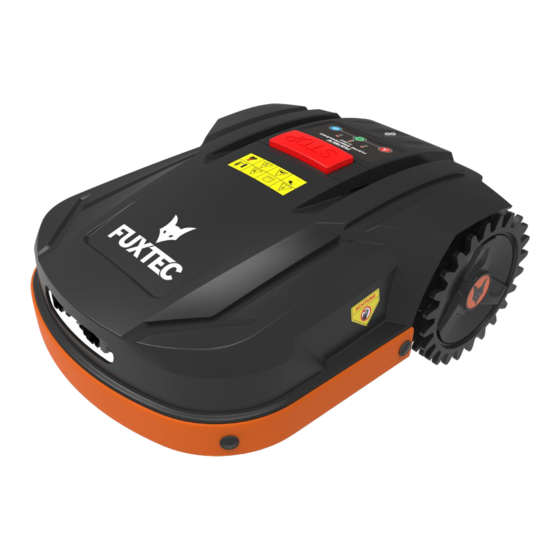

- Page 1 Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01...
-
Page 2: Table Des Matières
Votre nouvel appareil a été développé et conçu de manière à répondre au cahier des charges strict de FUXTEC, afin de garantir la facilité d'utilisation et la sécurité de l'utilisateur. S'il est correctement entretenu, cet appareil vous sera utile pendant de nombreuses années. - Page 3 Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01 Alarme de la tondeuse ....................... 21 Associez la tondeuse à la station de recharge ..............21 UTILISATION ..........................22 Préparatifs ......................... 22 Sélectionnez "RANGE" ....................... 22 Démarrage de la tondeuse....................23 Arrêtez / éteignez la tondeuse à gazon ................23 Interrupteur d'urgence ......................
-
Page 4: Introduction Et Securite
Vous pouvez maintenant profiter de votre temps libre pendant que notre tondeuse robotisée tond votre pelouse. Vous serez impressionné par l'aspect de votre pelouse et ce que vous n’oublierez certainement pas : le robot FUXTEC se charge de faire le travail pour vous en toute autonomie. -
Page 5: Symboles Sur La Tondeuse
Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01 1.2 Symboles sur la tondeuse Ces symboles se trouvent sur la tondeuse. Lisez-les attentivement afin de comprendre leur signification et d’utiliser l’appareil. 1. ATTENTION - Il s'agit d'un outil électrique dangereux. Faites preuve de prudence et suivez toutes les instructions et tous les avertissements de sécurité. -
Page 6: Symbole D'avertissement
Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01 Symbole de station de recharge Cette étiquette se trouve sur la station de recharge. Veuillez-vous assurer de positionner ce côté vers l'intérieur de la pelouse. Le non- ATTENTION ! respect de ces règles peut entraîner des dommages matériels ou corporels. - Page 7 Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01 Coupez toujours l'alimentation électrique avant de soulever la tondeuse ou d'effectuer des réglages. Lorsque vous utilisez la tondeuse en mode manuel, maintenez une distance de sécurité par rapport à l'arrière ou autour de la tondeuse et portez des chaussures adaptées.
-
Page 8: Présentation
Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01 2 PRÉSENTATION 2.1 Contenu de la livraison Ce chapitre contient des informations que vous devez connaître avant d'effectuer l'installation. 1. Interrupteur d'urgence 14. Câble périphérique (100m). Permet de délimiter la zone de fauchage et de créer un mur virtuel pour la tondeuse Tournez le pour activer la connexion électrique... -
Page 9: Fonctions Du Rb022
Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01 2.2 Fonctions du RB022 Capteur de levage Les capteurs de levage sont situés entre le couvercle supérieur et intermédiaire. Lorsque la tondeuse est soulevée du sol, elle s'arrête en moins d'une seconde. Capteur d'inclinaison Des capteurs d'inclinaison sont également installés sur la tondeuse. -
Page 10: Étanchéité
Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01 La tondeuse s'arrête si le câble périphérique est coupé ou si la station de charge est éteinte. Si le câble est coupé, endommagé ou si la station de charge est éteinte, la tondeuse s'éteint dans les 3 secondes qui suivent. -
Page 11: Données Techniques
Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01 2.3 Données techniques Numéro de modèle RB022 Batterie Données techniques de la tondeuse Type de batterie Lithium Poids brut 15 kg Capacité 2,2 Ah Poids net 12 kg Temps de recharge ≤ 1.5 Std... -
Page 12: Itinéraire De Travail
Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01 2.4 Itinéraire de travail... -
Page 13: Installation
Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01 3 INSTALLATION Ce chapitre décrit comment installer cette tondeuse. Avant de commencer l'installation, lisez le chapitre précédent - Présentation. Lisez tout le chapitre avant de commencer l'installation. Le fonctionnement de la tondeuse dépend également de la manière dont l'installation a été... -
Page 14: Installation De La Station De Recharge
Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01 3.3 Installation de la station de recharge Choisissez le meilleur emplacement. Assurez-vous qu'il est plat et qu'il n'y a pas d'eau, d'interférences magnétiques ou d'obstacles à l'avant de la station de recharge. REMARQUE IMPORTANTE Au moment d'entrer dans la station de charge, assurez-vous que la tondeuse suit le câble périphérique et qu'elle revient à... -
Page 15: Installation Du Câble Périphérique
Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01 3.4 Installation du câble périphérique Le câble peut être installé de l'une des manières suivantes : Fixez-le au sol avec des piquets. Il est préférable de fixer le câble périphérique avec des piquets si vous voulez faire des ajustements au câble périphérique pendant les premières semaines de fonctionnement. - Page 16 Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01 La distance minimale entre l'avant de la station de recharge et un obstacle doit être de 2 mètres. Assurez-vous que la distance entre l'angle et l'avant de la station de recharge est d'au moins 2,5 mètres. Veillez à ce qu'un câble périphérique d'une longueur minimale de 2,5 mètres de long soit posé...
- Page 17 Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01 piquet de tente sur le chemin du retour. Si les câbles en provenance et à destination de l'île sont espacés de plus d'un centimètre, la tondeuse peut passer dessus. Si les obstacles protégés sont proches les uns des autres, il faut les séparer un par un. S'il y a des obstacles près du bord, laissez- les en dehors de la zone de tonte.
- Page 18 Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01 Il faut veiller à ce qu'aucun angle droit ou inférieur à 90° ne soit mis en place lors de la pose du câble périphérique. Un angle inférieur à 90° est susceptible de faire perdre de vue le câble périphérique à la tondeuse. Toutefois, vous pouvez concevoir des angles supérieurs à...
-
Page 19: Installation De La Tête De Chargement
Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01 3.5 Installation de la tête de chargement. Veuillez fixer les têtes de charge à la station de charge dans le sens des aiguilles d'une montre 3.6 Connecter le câble périphérique et la station de charge. -
Page 20: Connexion Électrique
Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01 3.7 Connexion électrique 1. Branchez la prise secteur du chargeur sur la prise secteur de la station de charge. Branchez 1 de la fiche à 1 de la fiche et vissez. Raccordement secteur à... -
Page 21: Panneau De Contrôle
Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01 4 PANNEAU DE CONTRÔLE 4.1 Vue du panneau de contrôle Mode automatique Clé de confirmation Bouton d'accueil S'allume lorsque l'appareil est allumé S'allume lorsque la tondeuse détecte le signal de la station de recharge Clignote lorsque la tondeuse détecte une alarme... -
Page 22: Utilisation
Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01 5 UTILISATION Ne laissez pas la tondeuse sans surveillance si vous savez que des animaux domestiques, des enfants ou des personnes se trouvent à proximité. Ne tondez qu'à la lumière du jour ou sous un bon éclairage. -
Page 23: Démarrage De La Tondeuse
Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01 Sélectionnez "Range=4" pour une utilisation en extérieur avec une vraie pelouse. INFORMATIONS IMPORTANTES Tous les robots sont livrés avec le réglage d'usine suivant : "Range=4". Pour tester les fonctions ou effectuer un essai sur des tapis ou du gazon artificiel, veuillez régler : "Range=2". -
Page 24: Manuel D'utilisation De L'application
Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01 6 MANUEL D'UTILISATION DE L'APPLICATION L'APP est disponible pour les téléphones mobiles iOS et Android. Téléchargez et installez-la： • Les utilisateurs d'Android doivent rechercher "EGROBOT" dans GooglePlay et télécharger l'application. Le code éventuellement requis est 0000. -
Page 25: Fonction De Contrôle À Distance
Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01 6.1 Fonction de contrôle à distance 1. Appuyez sur "Auto" et la tondeuse fonctionnera automatiquement. 2. Appuyez sur "Remote" pour passer la tondeuse en mode manuel afin que l'utilisateur puisse la faire fonctionner avec le téléphone. Veuillez noter qu'en mode contrôle à... -
Page 26: Définition De La Plage De Travail
Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01 6.4 Définition de la plage de travail Cette fonction est utilisée pour augmenter la capacité de tonte de grandes surfaces. Il permet de diviser une grande zone en un maximum de 6 petites zones. -
Page 27: Mot De Passe
Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01 3. Ajustement du temps de travail dans différentes zones : 3.1. Le réglage du temps de travail de la zone doit être utilisé conjointement avec le réglage de la position de la zone. -
Page 28: Entretien Et Stockage
Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01 7 ENTRETIEN ET STOCKAGE Lors de travaux d'entretien, utilisez les mesures de protection individuelles spécifiées par le fabricant, en particulier pour les travaux sur les lames. Avant d'effectuer des opérations de maintenance, assurez-vous que le robot soit arrêté correctement. -
Page 29: Stockage Du Robot
Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01 7.2 Stockage du robot Emballez la tondeuse et toutes ses pièces de rechange dans l'emballage d'origine et conservez la boîte dans un endroit frais et sec. La température ne doit pas être inférieure à 14F° (-10° C). -
Page 30: Depannage
Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01 8 DEPANNAGE Problème Affichage Raison possible Solution Vérifiez le voyant lumineux du câble de la Le mode automatique ne station de recharge. démarre pas, la station de Le câble n'envoie aucun Assurez-vous que le recharge émet un signal... -
Page 31: Affichage
Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01 Problème Affichage Raison possible Solution Ajustez la hauteur de coupe à une hauteur appropriée. La hauteur de coupe est trop Nettoyez la pelouse et La tondeuse à gazon s'arrête faible. assurez-vous qu'elle est de fonctionner et émet un... - Page 32 Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01 Problème Affichage Raison possible Solution La tondeuse s'arrête de Éteignez la tondeuse et posez-la La tondeuse est inclinée de plus de fonctionner et émet un signal Le robot est renversé. au sol. Ensuite, redémarrez-la.
-
Page 33: Vue Éclatée
Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01 9 VUE ÉCLATÉE... - Page 34 Mode d'emploi original FUXTEC robot-tondeuse FX-RB022 rev01 Liste des pièces détachées : Nom du composant de rechange Nom du composant de rechange Moteur de coupe Interrupteur d'arrêt d'urgence Coupe de la base du moteur Panneau de contrôle Couvercle de protection Couvercle de la batterie Protège lame...
-
Page 35: Certificat De Conformite
CE susmentionnées. Toute manipulation ou modification de la machine non expressément autorisée par nous au préalable rend ce document nul et non avenu. Conservation des documents techniques : FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Allemagne, T. Zelic, Direction Herrenberg, 04.12.2019...
