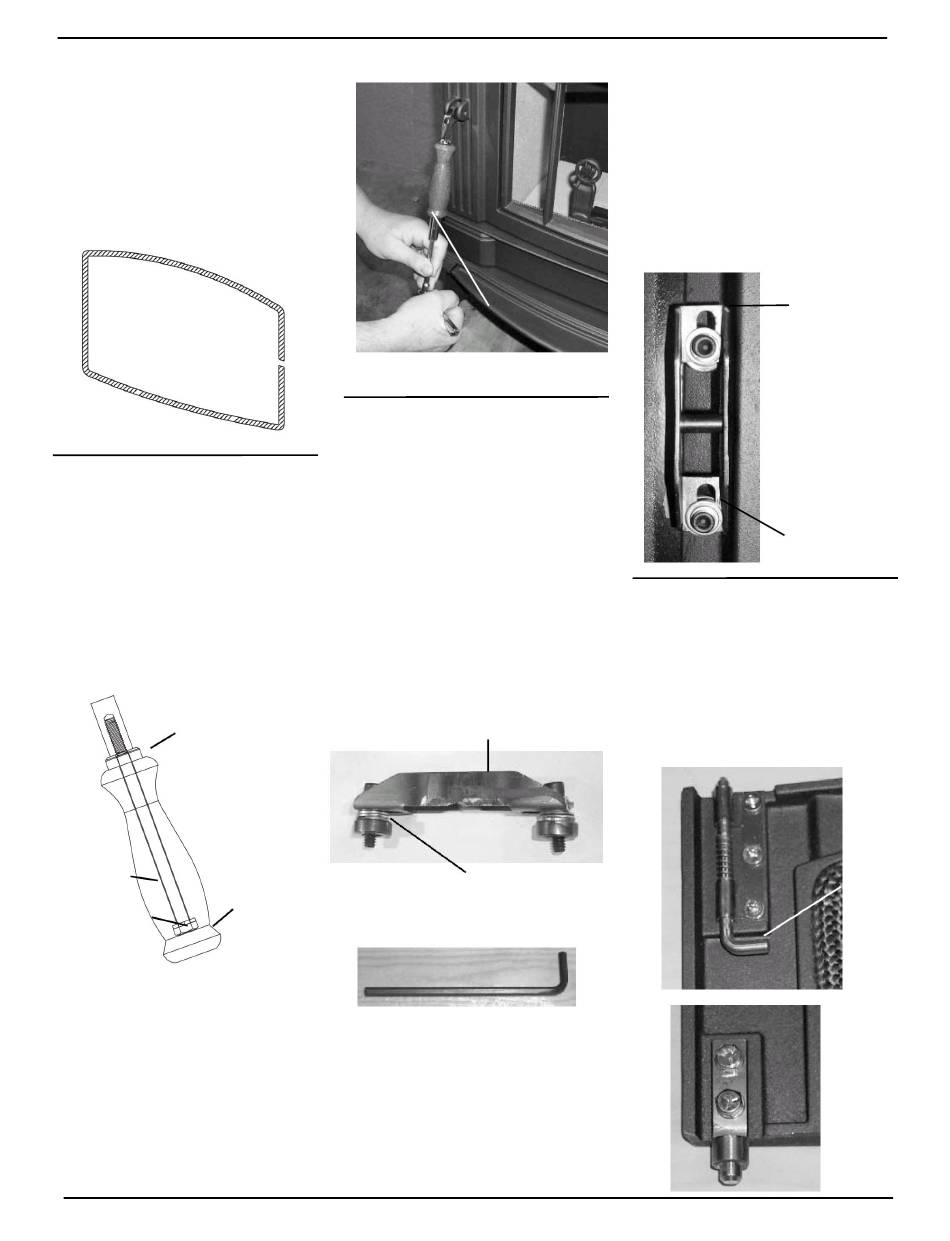

JOINT DE
PORTE AVANT
Si le joint de la porte avant doit être remplacé,
on doit utiliser un joint d'étanchéité de 5/8 po
(16 mm) de diamètre. Le poêle Hampton
utilise un joint de corde de 5/8 po (16 mm) de
o
diamètre (Pièce n
936-232). Un adhésif pour
joints haute température approprié est exigé.
Contactez votre détaillant Hampton.
REMPLACEMENT DE
POIGNÉE DE PORTE
1)
Retirez la poignée de porte (avant ou
latérale) en dévissant le boulon à tête
hexagonale avec la clé à douille 7/16 po.
2)
Posez la poignée de porte neuve sur le
loquet et vissez en place (voir le dessin
d'assemblage ci-dessous).
Rondelle
d'espacement
Poignée
Boulon à tête
hexagonale
Rondelle
de blocage
Poêles à bois autoportants en fonte - Hampton
Vue de la poignée de porte avant
Visser avec une clé à douille 7/16 po
AJUSTEMENT DU
LOQUET DE PORTE
La gâche du loquet de porte pourra nécessiter
un ajustement car le matériau du joint de
porte se comprimera après les premiers feux.
Le retrait
de la rondelle d'espacement
permettra de rapprocher le loquet du cadre de
la porte, créant un joint plus serré.
Retirez les rondelles de l'arrière de la gâche,
pour les réinstaller sur le devant de la gâche.
Ceci permettra de réutiliser les mêmes vis.
Utilisez la clé Allen de 3/16 po insérée dans
l'emballage
du
manuel,
pour
ajustement.
Devant de la gâche
Retirer les rondelles
d'espacement derrière les vis
Clé Allen
ENTRETIEN
Si vous devez repositionner la
gâche après ajustement du loquet
Commencez par positionner la gâche à son
point le plus haut (en la glissant dans son trou
ovale), tel que montré ci-dessous. Au besoin,
descendez la gâche de 1/16 po à chaque fois,
jusqu'à ce que vous trouviez la meilleure
position de verrouillage. Le loquet de porte
verrouillera mieux ainsi.
(Vous devrez entendre un son de double-clic
au moment de verrouiller la porte.)
DÉMONTAGE DE
LA PORTE
faire
cet
1) Ouvrez la porte.
2) Tirez le gond à ressort vers le bas tout en
tenant la porte en place.
3) Soulevez la porte pour sortir du trou le gond
du bas de la porte (voir ci-dessous).
Gâche à son
point le plus haut
Devant de la gâche
Gond à
ressort
Le gond du
bas de porte
glisse dans
le trou
29
