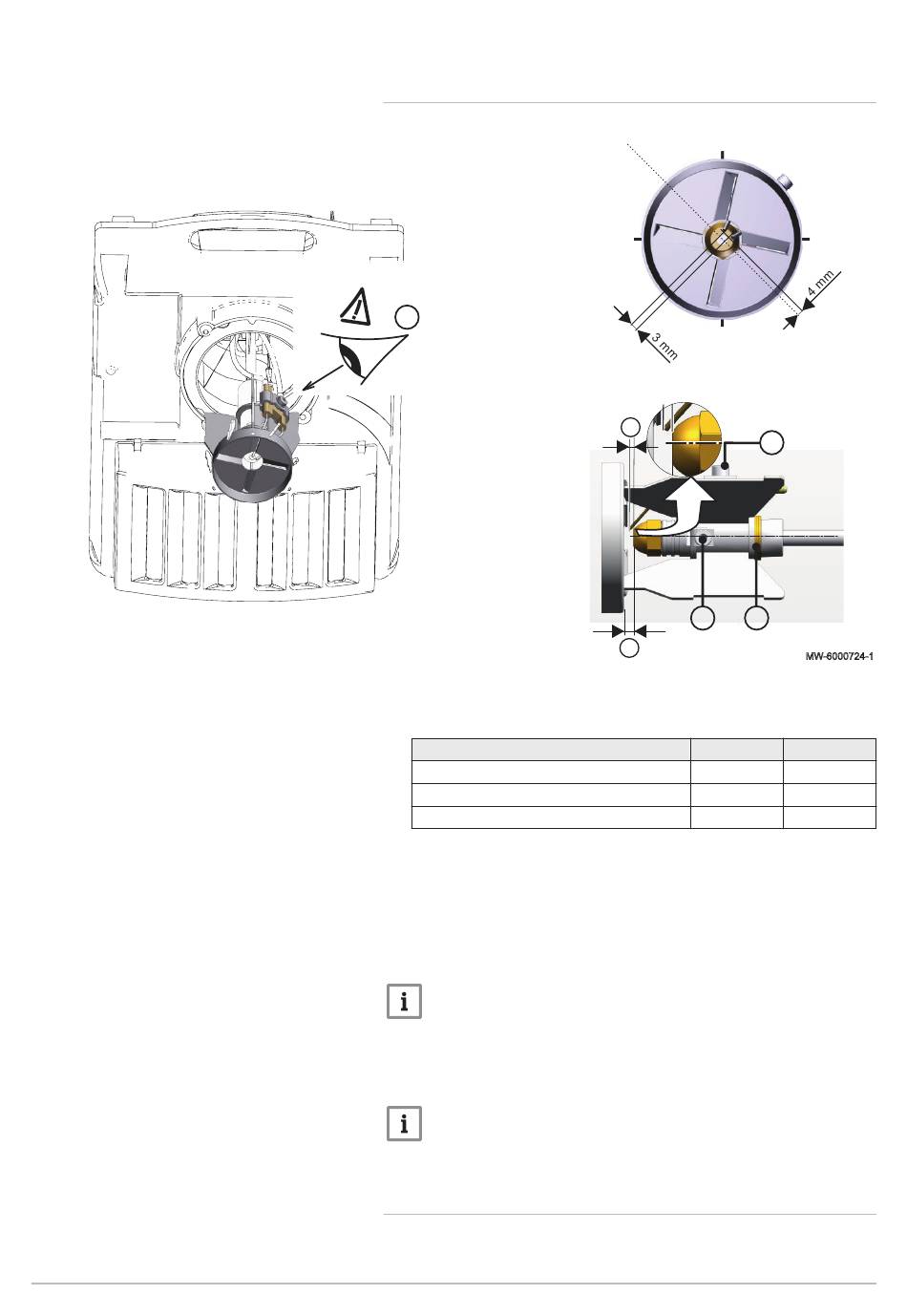

Fig.117
88 Sempra Nova HTE 2
12.3.1 Contrôler la position de la tête de combustion et des
électrodes d'allumage
E
1. Contrôler les côtes ci-dessous :
Tab.43 Chaudières à condensation
Modèle de chaudière
HTE 2–19
HTE 2–24
HTE 2–32
2. Modifier la position des électrodes d'allumage en les débloquant à
l'aide de la vis de serrage B.
3. Contrôler la cote Y avec des bagues C de 1 mm d'épaisseur et la vis
A (si nécessaire).
4. Positionner la tête de combustion.
5. Vérifier l'orientation de la tête de combustion et le positionnement des
électrodes en utilisant l'outil de vérification des électrodes.
Important
Les électrodes doivent se trouver en position E - 45°.
6. Serrer la vis B.
7. Enrouler les câbles d'allumage autour de la ligne gicleur.
8. Brancher les câbles des électrodes d'allumage.
Important
Veiller à ne pas masquer le détecteur de flamme afin d'éviter tout
problème de surveillance de la flamme.
12.3.2 Remplacer la turbine du brûleur
1. Retirer l'ancienne turbine.
2. Mettre en place la nouvelle turbine.
D
B
A C
Y
D (mm) Y (mm)
4 6
4 6
4 6
