Section 1 : Montage et configuration
Section 1 : Montage et configuration
Exigences liées au tracteur
La puissance nominale du tracteur devrait se situer entre 11 et
37 kW (15 et 50 hp) au niveau de la prise de force. Les tracteurs
en dehors de la plage de puissance ne doit pas être utilisés.
La vitesse de prise de force arrière doit être capable de
540 tr/min et avoir une cannelure de 1 3/8 po – 6.
Un attelage à trois points de catégorie 1 est nécessaire. Les
bras à trois points inférieurs doivent être stabilisés pour éviter
les mouvements d'un côté à l'autre. La plupart des tracteurs
ont des blocs anti-oscillation ou des chaînes réglables qui
remplissent cette fonction.
!
AVERTISSEMENT
Afin d'éviter des blessures graves ou la mort :
Il se peut qu'il soit nécessaire d'ajouter des masses sur le devant
des tracteurs de poids léger pour garder la pleine maîtrise de la
direction et prévenir des blessures graves ou la mort. Consulter le
Manuel d'utilisateur du tracteur pour déterminer les bonnes
masses nécessaires et connaître les limites de poids maximales.
Le tracteur DOIT être muni d'un équipement de protection
conçu pour protéger l'utilisateur des objets projetés et en cas
de retournement du tracteur. Une cabine de tracteur fermée
munie d'un cadre de protection (ROPS) peut convenir. Consul-
ter le Manuel d'utilisation du tracteur pour connaître le type de
protection de votre tracteur.
Exigences liées au couple
Se reporter au « Tableau des couples de serrage » à la
page 28 afin de déterminer les couples de serrage appropriés
pour les boulons courants.
Préparations du concessionnaire
Cette tondeuse de finition a été partiellement assemblée en
usine. Certaines étapes de montage et de préparation sont
toujours nécessaires pour que la tondeuse à gazon soit prête à
utiliser et fixée au tracteur du client.
S'assurer que le tracteur prévu est conforme aux « Exigences
liées au tracteur » énoncées ci-dessus. De plus, lire et com-
prendre le Manuel d'utilisateur de cette tondeuse de finition.
Une compréhension du fonctionnement de l'appareil en
facilitera le montage et la configuration.
Parcourir la Liste de vérification avant le montage avant de
monter la tondeuse à gazon. Pour procéder plus rapidement
au montage et afin de rendre le travail plus sécuritaire,
s'assurer de disposer de toutes les pièces et de l'équipement
nécessaires à la portée de la main.
Installation de la jauge avec mise
à l'air libre

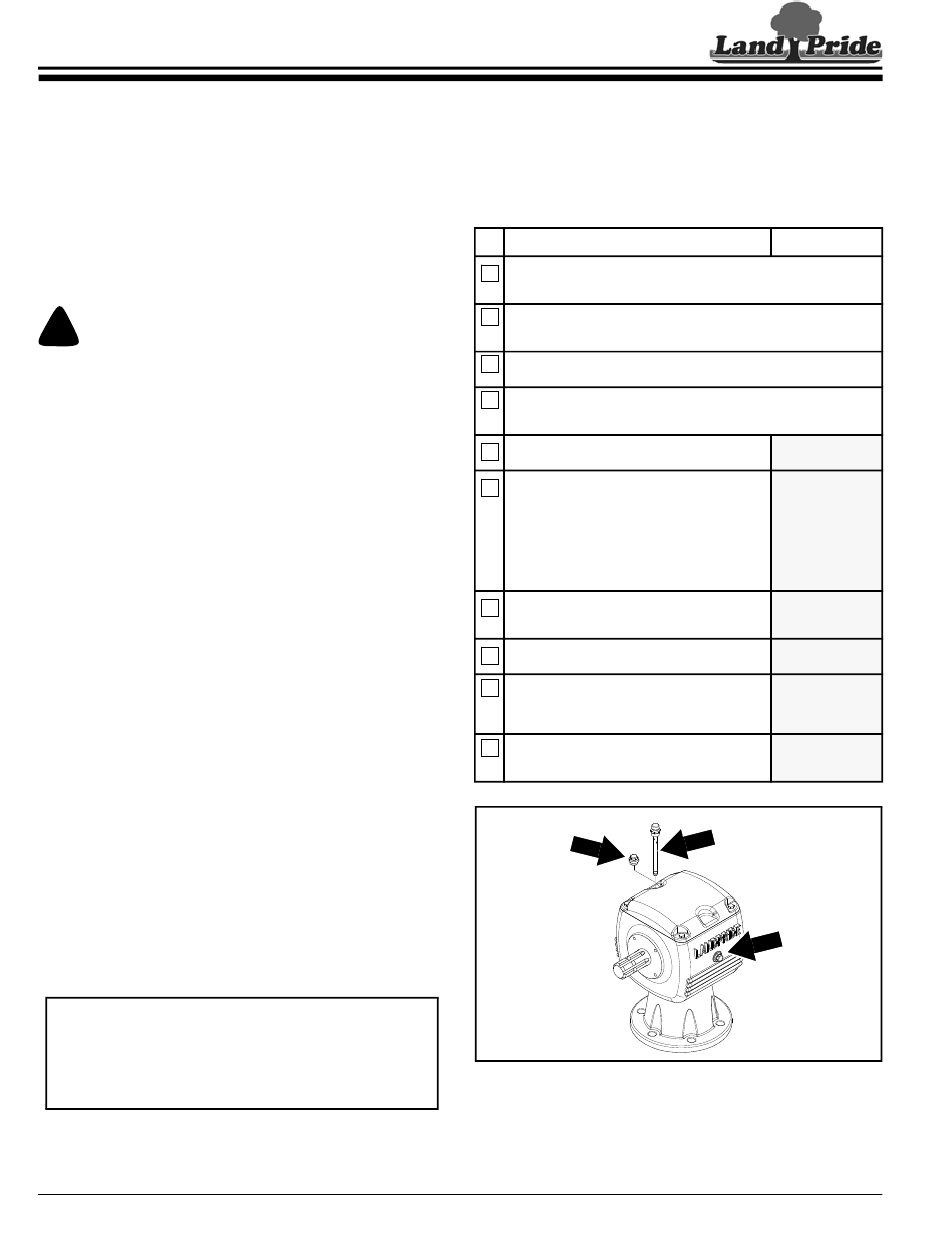

Consulter la Figure 1-1 :
IMPORTANT : Les boîtes de transmission sont
expédiées avec un bouchon fermement installé pour
prévenir toute fuite d'huile pendant la livraison et la
manutention. Le bouchon ferme sur le dessus de la
boîte de transmission doit être remplacé par une jauge
d'huile ventilée avant de faire fonctionner l'outil.
8
Tondeuses de finition à évacuation par l'arrière FDR2572 et FDR2584 310-262M-FRC
Table des matières
Une jauge avec mise à l'air libre accompagne le Manuel d'uti-
lisateur dans son emballage lors de l'expédition. Enlever le
bouchon plein temporaire du haut de la boîte de transmission
et le remplacer par la jauge avec mise à l'air libre. Consulter le
concessionnaire Land Pride le plus proche si la jauge est
manquante.
Liste de vérification de montage
S'assurer que les différents outils de montage sont accessibles :
Marteau, ruban à mesurer, scie à métaux, assortiment de clés et de
douilles, perceuse de 3/8 po, forets et niveau à bulle.
Disposer d'un chariot élévateur à fourches ou d'un palan muni de
chaînes du format recommandé et de bancs de sécurité capables de
soulever un poids de 1 133 kg (2 500 lb).
S'assurer qu'au moins deux personnes sont disponibles lors du
montage.
Vérifier si des poids auxiliaires du tracteur sont nécessaires. Se référer
aux Spécifications à la page 25 pour connaître le poids des
tondeuses.
S'assurer que tous les composants majeurs et
les pièces détachées sont expédiées avec l'outil.
Bien vérifier pour s'assurer que toutes les
attaches et les goupilles sont installées aux
endroits prescrits. Se reporter au Manuel des
pièces en cas de doutes.
REMARQUE : Toute la quincaillerie assemblée
en usine est installée au bon endroit. Se rappeler
de l'emplacement d'une pièce ou d'une attache
qu'on a enlevée. Garder les pièces séparées.
S'assurer que les pièces mobiles se déplacent
librement, que les boulons sont serrés et que les
goupilles fendues sont ouvertes.
S'assurer que tous les raccords de graissage
sont en place et lubrifiés.
S'assurer que toutes les étiquettes de sécurité
sont placées correctement et qu'elles sont
lisibles. Les remplacer si elles sont
endommagées.
S'assurer que tous les réflecteurs rouges sont
bien placés et qu'ils sont visibles lorsque l'outil se
trouve en position de transport.
Retirer le
bouchon
d'essence
Installation de la jauge avec mise à l'air libre
Vérifier
Référence
Manuel d'utilisateur
Manuel d'utilisateur
Manuel d'utilisateur
Installer la jauge
avec mise à l'air
libre
Bouchon
de niveau
d'huile
NE PAS REMPLIR
EXCESSIVEMENT !
Figure 1-1
et Manuel des
pièces
Section 4,
Page 23
Informations
importantes
relatives à la
sécurité
Page 4
30216
