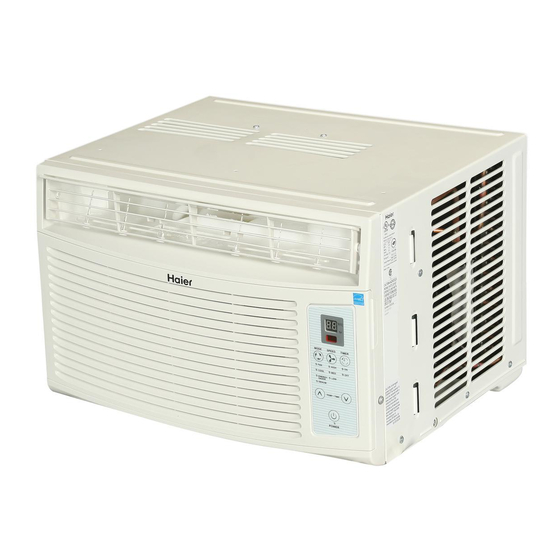

ROOM AIR CONDITIONER
Use & Care Guide
ACONDICIONADOR DE AIRE PARA HABITACIÓN
Manual de Uso y Cuidado
CLIMATISEUR DE PIÈCE
Guide d'utilisation et d'entretien
No.0010529626
For questions about features, operation/performance, parts,
Si tiene preguntas respecto a las características, funcionamiento,
rendimiento, partes, accesorios o servicio técnico,
Au Canada, pour assistance, installation ou service,
Model:
ESA406K ESA406K-L ESA406K-T
ESA408K ESA408K-L ESA408K-T
ESA410K ESA410K-L ESA410K-T
ESA412K ESA412K-L ESA410K-E
ESA408K-E
accessories or service call: 1-877-337-3639
composez le : 1-877-337-3639
llame al: 1-877-337-3639
