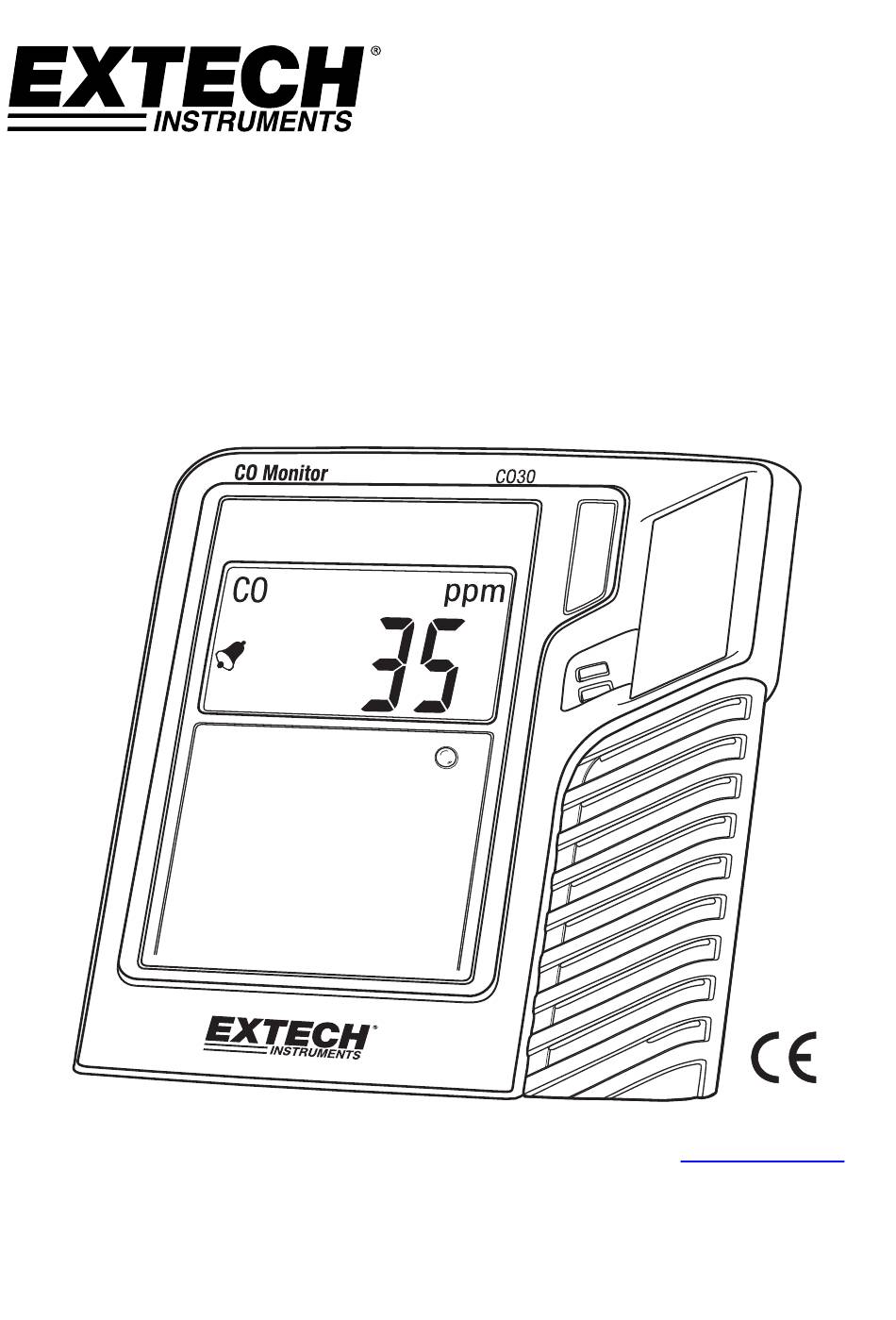

- Page 1 MANUEL D’UTILISATION Moniteur numérique CO modèle CO30 Vous trouverez d'autres traductions du manuel d'utilisation sous www.extech.com...
-
Page 2: Description De L'appareil
Introduction Nous vous remercions d'avoir choisi le modèle Extech Instruments CO30. Le CO30 est un compteur 3 en 1 permettant de mesurer le monoxyde de carbone (CO), la mesure de température et d'humidité. Cet appareil est livré entièrement testé et calibré et, sous réserve ... -
Page 3: Opération
3 secondes pour accéder à la configuration de la commande de mode. En appuyant de manière répétée sur la touche de contrôle vous défilerez parmi les paramètres disponibles. Ces paramètres sont, dans l'ordre : Calibrage à ZÉRO Sélection de température de l'unité (°C/°F) Compensation de température (utilisée avec un potentiomètre latéral) Compensation d'humidité (utilisée avec un potentiomètre latéral) Seuil d'alarme avec avertissement sonore (25, 30, 35, 50, 100, 200 ppm) Réinitialisation aux réglages d'usine par défaut Echap/Retour (annulation et retour au mode habituel) 3 CO30‐fr‐FR_V1.7 11/16 ... -
Page 4: Modifier Les Unités De Température C/F
EXTECH INSTRUMENTS Calibrage à ZÉRO Assurez‐vous que le calibrage zéro est réalisé dans un environnement à air propre (sans gaz CO). Appuyez et maintenez la touche de contrôle pendant 3 secondes (jusqu'à ce que s'affiche à l'écran LCD) et puis appuyez sur le bouton de commande et maintenez à nouveau sur la touche pour accéder au mode d'étalonnage ( "CAL" doit apparaître sur l'affichage). Relâchez la touche de contrôle et patientez environ 20 secondes jusqu'à la fin du calibrage. Le compteur affichera ‘END’ pendant 2 secondes lorsque le calibrage est terminé et retournera au mode habituel d'utilisation. Modifier les unités de température C/F Lorsque s'affiche à l'écran appuyez et maintenez la touche de contrôle pour afficher l'unité de température en cours. Appuyez momentanément sur la touche de contrôle pour basculer entre °C et °F. Pour enregistrer le réglage appuyez et maintenez la touche de contrôle. Le compteur retournera au mode habituel. Ajustement de compensation de température Lorsque s'affiche à l'écran appuyez et maintenez la touche de contrôle. La valeur d'usine par défaut ‘0.0’ clignotera. Tournez le potentiomètre de compensation dans le sens horaire pour augmenter la déviation de température ou dans le sens antihoraire pour diminuer la déviation). La plage est ‐5,4 °F à +5,4 °F (‐3,0 °C à +3,0 °C). Appuyez ensuite et maintenez la touche de contrôle pour enregistrer le réglage. Le compteur retournera au mode de mesure habituel et prendra en compte la déviation lorsque les valeurs de température seront affichées. Remarque : Pour effectuer un décalage précis réglage, une référence standard est requise à des fins de comparaison. 4 CO30‐fr‐FR_V1.7 11/16 ... -
Page 5: Ajustement De Compensation D'humidité Relative
‐9 à +9 RH %. Appuyez ensuite et maintenez la touche de contrôle pour enregistrer le réglage. Le compteur retournera au mode habituel. Remarque : Pour effectuer un décalage précis réglage, une référence standard est requise à des fins de comparaison. AVERTISSEMENT : En effectuant les ajustements de compensation de %RH ne touchez pas les ouvertures en fente du boîtier du compteur, les capteurs se trouvent à cet endroit. Dans le cas contraire, la précision pourrait être compromise. Remarque : Si le compteur affiche ‘ ’ appuyez sur la touche de contrôle pour passer au réglage suivant. Sélection du seuil d'alarme pour avertisseur sonore Lorsque s'affiche à l'écran appuyez et maintenez la touche de contrôle. La valeur d'usine par défaut clignotera. Appuyez momentanément sur la touche de contrôle pour choisir un seul de 25 ppm, 30 ppm, 35 ppm, 50 ppm, 100 ppm ou 200 ppm. Après la sélection appuyez et maintenez la touche de contrôle pour enregistrer et revenir au mode habituel. L'avertisseur sonore du seuil d'alarme invite à l'évacuation de la zone en raison de la détection de concentrations dangereuses de CO. L'alarme du compteur retentit lorsque la concentration de CO dépasse les valeurs par défaut du seuil programmé par l'utilisateur. 5 CO30‐fr‐FR_V1.7 11/16 ... -
Page 6: Revenir Aux Paramètres D'usine Par Défaut
EXTECH INSTRUMENTS L'alarme sonore peut être temporairement neutralisée pendant environ 4 minutes en appuyant sur le bouton de commande. Après cette période, si le compteur continue à détecter une concentration de CO dépassant le seuil, l'alarme retentira de nouveau. Pour des raisons de sécurité, la fonction d'alarme du compteur ne peut pas être entièrement désactivée. Revenir aux paramètres d’usine par défaut Lorsque s'affiche à l'écran LCD appuyez et maintenez la touche de contrôle pour réinitialiser le CO30 aux valeurs (d'usine) par défaut. Fonction Echap/retour Lorsque s'affiche à l'écran LCD appuyez et maintenez la touche de contrôle pendant 3 secondes afin d'annuler l'étape de programmation en cours et de revenir au mode habituel de prise de mesure. 6 CO30‐fr‐FR_V1.7 11/16 ... -
Page 7: Entretien
à un point de collecte agréé pour la mise au rebut des équipements électriques et électroniques. Rappel de sécurité concernant les piles o Veuillez mettre les piles au rebut de manière responsable et en conformité avec la réglementation locale, d’État et nationale en vigueur. o N’incinérez jamais des piles ; elles risquent d’exploser ou de fuir. o Ne mélangez jamais les types de piles. Installez toujours des piles neuves du même type. Codes d'erreur pour dépannage Les erreurs suivantes peuvent s'afficher à l'écran CO30 : E‐1 : CO mesure dépasse plage de mesure spécifiée E‐2 : Mesure de température dépasse plage de mesure spécifiée E‐3 : Humidité relative (HR %) mesure dépasse plage de mesure spécifiée 7 CO30‐fr‐FR_V1.7 11/16 ... -
Page 8: Données Techniques
0 à 95 %HR (éviter la condensation) Fonctionnalité d'alarme Le compteur émet un bip et affiche l'icône cloche de l'alarme lorsque le niveau de CO dépasse le point d'alarme défini (le point d'alarme défini est de 30ppm, ajustable par l'utilisateur) Compensation de température et RH Manuelle; ajustable par l'utilisateur Calibrage CO Fonction standard d'utilisation Calibrage zéro Fonction standard d'utilisation Alimentation 4 x piles AAA ou un adaptateur CA universel fourni Dimensions du compteur 113 x 108 x 53 mm (4,4 x 4,3 x 2,1 po) Dimensions de l'écran LCD 48 x 28 mm (1,9 x 1,1 po) Poids 159 g (5,6 oz.) Droits réservés © 2014‐2016 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit www.extech.com 8 CO30‐fr‐FR_V1.7 11/16 ...
