SNC / RLR - 530 - Scanner DMX avec EFR 150 W
A. La fonction MASTER/SLAVE
En reliant les connexions MASTER/SLAVE des appareils, le premier appareil contrôlera le second, pour donner
une impulsion sonore automatique synchronisée à la lumière. Cette fonction vous permet de réaliser des effets
de lumière précis. Vous saurez quel appareil est le maître (MASTER, celui qui contrôle), parce qu'aucun jack ne
sera branché à l'entrée jack du DMX, et la L.E.D. verte clignotera avec la musique. Les autres appareils esclaves
(SLAVE) auront leurs câbles DMX branchés aux entrées DMX et leurs L.E.D. seront constamment allumées.
Les DIPSWITCHES 1 à 9 ne sont pas utilisés en mode MASTER/SLAVE.
- Mouvements inversés
Quand le dipswitch (commutateur) 10 est sur OFF, l'appareil fonctionne normalement, et quand il est sur ON
l'appareil est en mode INVERSE. Pour inverser le PAN et le TILT par rapport au maître, vous pouvez mettre sur ON
le dipswitch 10 sur les appareils esclaves vous obtenez ainsi des mouvements inversés,
tout en conservant une synchronisation sur les couleurs et les gobos.
En fonctionnement DMX le dipswitch 10 doit être positionné sur OFF.

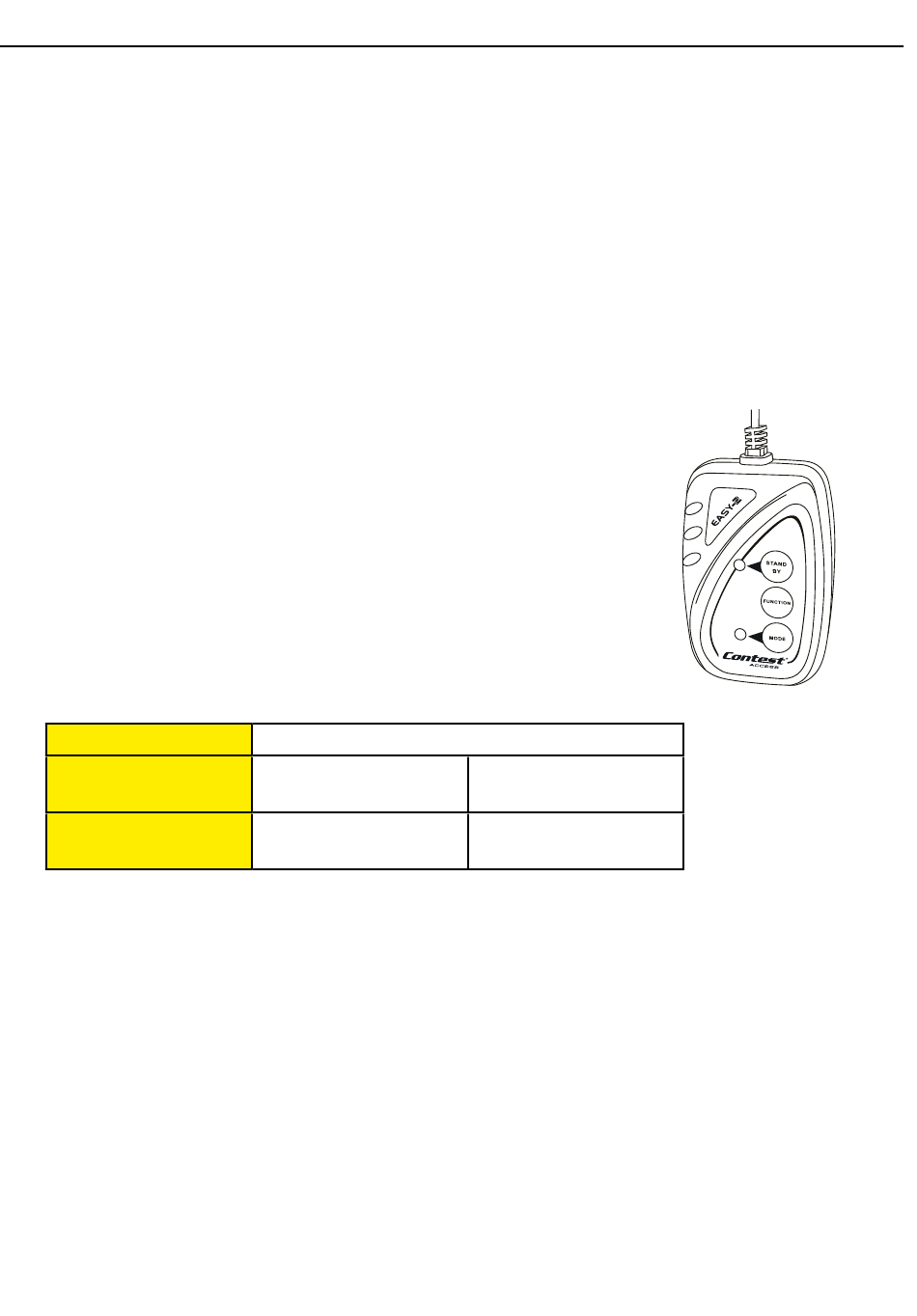

B - Fonctionnement avec la télécommande EASY - 2 (en option)
La télécommande EASY-2 est simple d'utilisation, facile à installer et peut piloter
jusqu'à 4 appareils synchronisés. Branchez votre télécommande dans le châssis jack
6.35, repérez «Remote Control» puis reliez les autres appareils via les fiches XLR
comme pour un câblage DMX classique. Grâce à cette télécommande vous pouvez
accéder aux différentes fonctions suivantes ; blackout, strobe, et slow.
STAND - BY
FUNCTION
MODE
C - Assignation DMX.
Si vous utilisez une télécommande DMX pour contrôler vos appareils, vous devez programmer vos dipswitch du
canal 1 à 9 ainsi tous vos appareils recevront le signal DMX. Réferez vous au tableau ci-dessous pour connaître
les adresses DMX en code binaire.
Exemples:
Canal 5: enclenchez les dipswitch #1 et #3 (valeur 1+4=5)
Canal 9 : enclenchez les dipswitch #1 et #4 ( valeur 1+8=9)
Référez vous au tableau suivant pour le paramètrage des dipswitch pour le DMX.
Si vous voulez que deux appareils fonctionnent de la même façon, vous pouvez paramètrer les dipswitches pour
deux appareils sur le même canal
Page 6
Blackout
Strobe sur gobo/cou-
leur et strobe blanc
FAST (rapide)
la L.E.D. est éteinte
Strobe sur gobo/cou-
leur et strobe blanc
SLOW (lent)
La L.E.D. est allumée.
