Manuels Connexes pour Contest Le Club STORM-8X10QC
Sommaire des Matières pour Contest Le Club STORM-8X10QC

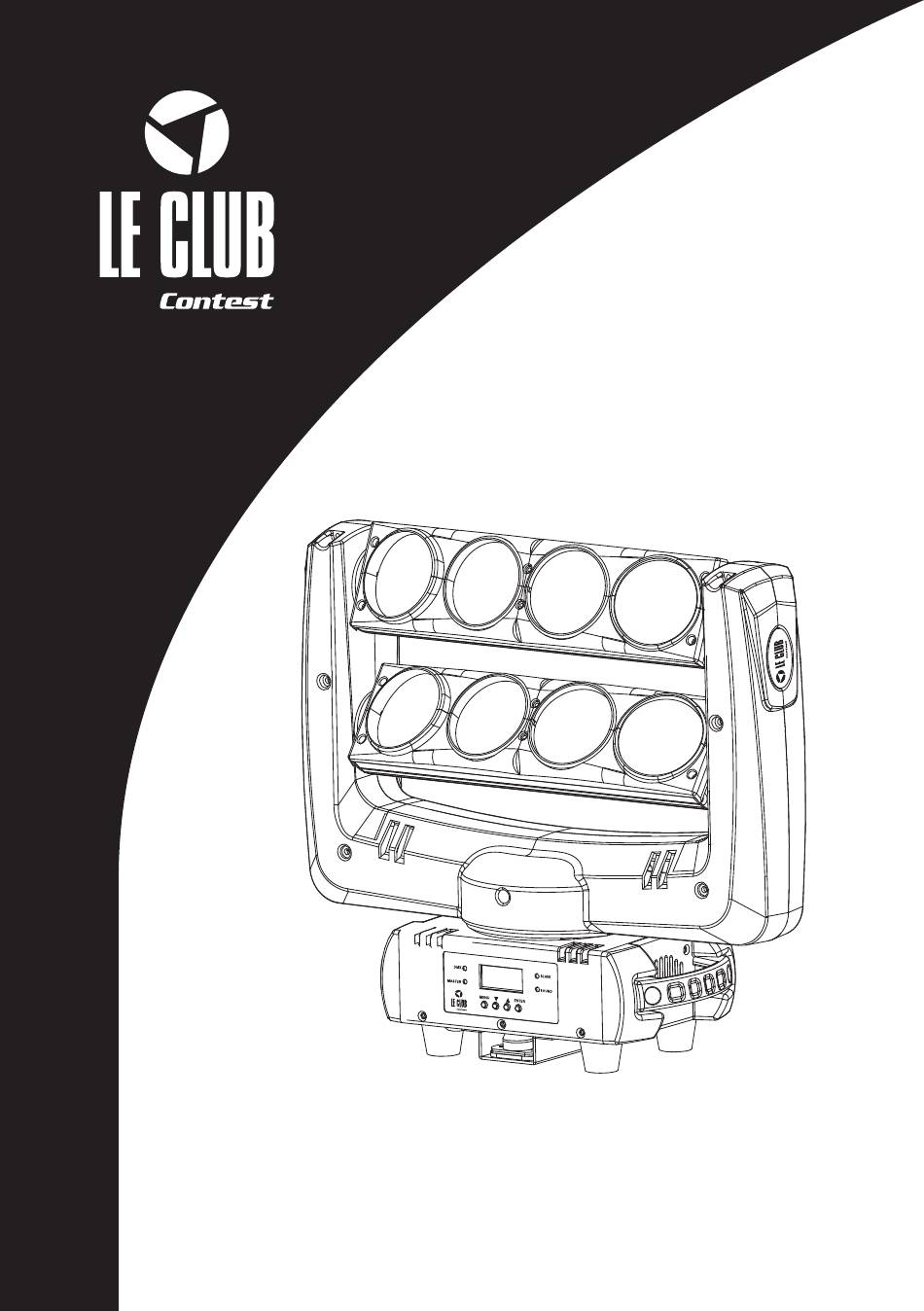

- Page 1 LY R E À R A M P E S D ’ A N I M AT I O N D E 2 X 4 FA I S C E A U X C O L O R É S STORM-8X10QC GUIDE DE L’UTILISATEUR 10172 - Version 1 Avril 2014...
- Page 2 Storm-8x10QC - Lyre à rampes d’animation de 2x4 faisceaux colorés 1 - Instructions de sécurité Informations importantes de sécurité Cet appareil a été créé pour fonctionner en lieu chauffé et isolé Cet appareil contient à l’intérieur de son boîtier, des parties non de toute forme d'humidité...
- Page 3 Storm-8x10QC - Lyre à rampes d’animation de 2x4 faisceaux colorés Instructions et recommandations 1 - Lisez les instructions : 10 - Alimentation électrique : Il est conseillé de bien lire toutes les instructions d’utilisation Ce produit fonctionne seulement sur le voltage indiqué...
- Page 4 Storm-8x10QC - Lyre à rampes d’animation de 2x4 faisceaux colorés 2 - Caractéristiques Sources lumineuses Mouvements › 8 LEDs 10W Quadrichromiques – 50 000 heures (estimé) › Mouvement panoramique de l’ensemble › Ouverture de 6° (lentilles individuelles) › Rotation indépendante de chaque barre ›...
- Page 5 Storm-8x10QC - Lyre à rampes d’animation de 2x4 faisceaux colorés 3 - Description du panneau arrière LEDs indicatrices Sortie alimentation Ces 4 LEDs indiquent les différents modes de fonctionnement Permet de relier le projecteur à un autre projecteur avec un de l’appareil.
- Page 6 Storm-8x10QC - Lyre à rampes d’animation de 2x4 faisceaux colorés 4 - Le menu interne 4.1 - Arborescence du menu et description des fonctions A la mise sous tension, la lyre effectue une initialisation des positions de chaque moteur. Durant cette phase l’afficheur indique .
- Page 7 Storm-8x10QC - Lyre à rampes d’animation de 2x4 faisceaux colorés Active l’inversion du mouvement TILT de la barre 1 lorsque le mode esclave est actif ou Validation du en mode DMX choix Appuyez sur ENTER et sélectionnez Yes ou No avec UP et DOWN Active l’inversion du mouvement TILT de la barre 2 lorsque le mode esclave est actif ou Validation du en mode DMX.
- Page 8 Storm-8x10QC - Lyre à rampes d’animation de 2x4 faisceaux colorés 5 - Les différents modes DMX Dès qu’un signal DMX est présent sur l’entrée DMX IN, la lyre passe automatiquement en mode DMX. 5.1 - Mode 1 canal Canaux Valeurs Action 000 - 007 Black-out...
- Page 9 Storm-8x10QC - Lyre à rampes d’animation de 2x4 faisceaux colorés 5.3 - Mode 13 canaux Canaux Valeurs Action 000 - 255 Mouvement PAN sur 540° 000 - 255 Mouvement TILT barre 1 sur 230° 000 - 255 Mouvement TILT barre 2 sur 230° 000 - 255 Dimmer général de 0 à...
- Page 10 Storm-8x10QC - Lyre à rampes d’animation de 2x4 faisceaux colorés 5.4 - Mode 37 canaux Canaux Valeurs Action 000 - 255 Mouvement PAN sur 540° 000 - 255 Mouvement TILT barre 1 sur 230° 000 - 255 Mouvement TILT barre 2 sur 230° 000 - 255 Dimmer général de 0 à...
- Page 11 Storm-8x10QC - Lyre à rampes d’animation de 2x4 faisceaux colorés 6 - Câblage et adressage DMX en fonction de chaque mode Appareil 4 Appareil 3 Appareil 2 Appareil 1 Console DMX Mode DMX Adresse appareil 1 Adresse appareil 2 Adresse appareil 3 Adresse appareil 4 1 canal 7 canaux...
- Page 12 La société CONTEST® apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
