MANUEL D'UTILISATION :
ENTRAINEMENT A
VITESSE VARIABLE
DE PRECISION L/S
N° de modèle
07528-40
07528-45
07528-50
07528-55
®
A-1299-7343
Édition 02
Publicité
Table des Matières
Manuels Connexes pour Masterflex 07528-40
Sommaire des Matières pour Masterflex 07528-40

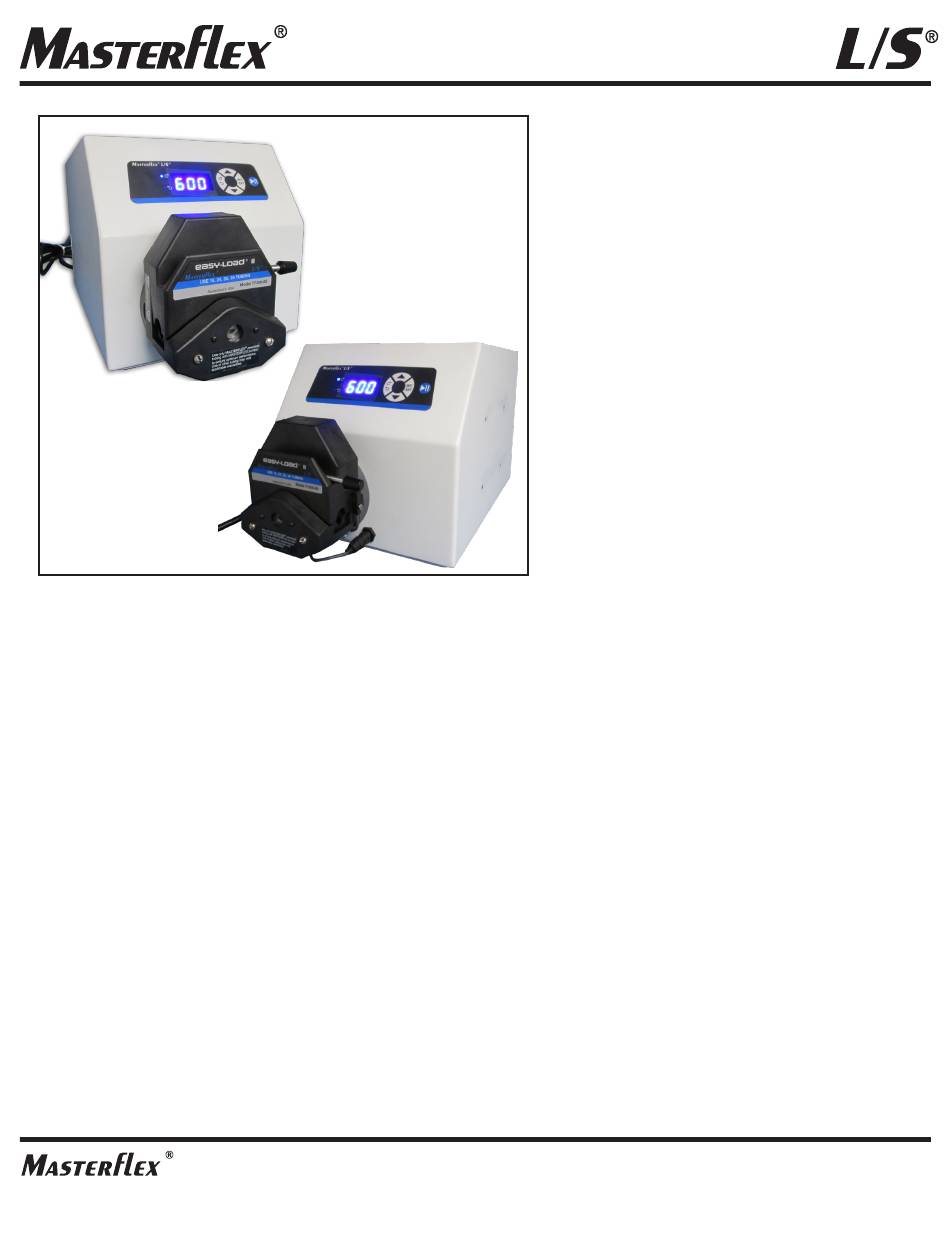

- Page 1 DE PRECISION L/S ® N° de modèle 07528-40 07528-45 07528-50 07528-55 MASTERFLEX 07528-40, présenté avec 77200-30 ® ® A-1299-7343 Édition 02 (US & Canada only) Toll Free 1-800-MASTERFLEX • 1-800-637-3739 (Outside US & Canada) 1-847-549-7600 • 1-847-381-7050 www.masterflex.com • techinfo@masterflex.com...
-
Page 2: Pompe Pour Liquides
© 2019 Cole-Parmer Instrument Company LLC. Tous droits réservés. Masterflex – Reg TM Cole-Parmer Instrument Company. ® Dans cette publication, les marques de commerce accompagnées du symbole sont des marques enregistrées aux États-Unis et dans d’autres pays. POMPE POUR LIQUIDES Manuel d’utilisation des entraînements à... -
Page 3: Mesures De Securite
Aucun corps étranger ne doit pénétrer sous le joint statique situé au dos de la plaque frontale ou sous les têtes des vis. Le non respect de cette précaution peut entraîner des fuites lors du lavage de l’entraînement. Masterflex Manuel d’utilisation des entraînements à vitesse variable de précision L/S... -
Page 4: Explication Des Symboles
Ce produit n’est ni conçu, ni destiné à une utilisation dans des zones de services spéciaux dangereuses telles que définies par l’ATEX ou le NEC (Code national de l’électricité), y compris et sans s’y limiter avec des liquides inflammables. Manuel d’utilisation des entraînements à vitesse variable de précision L/S Masterflex... - Page 5 équipée OHS. Si la tête de pompe sans OHS est utilisée, la fiche de court-circuit doit être installée dans la prise OHS et verrouillée pour que le dispositif fonctionne correctement. Masterflex Manuel d’utilisation des entraînements à vitesse variable de précision L/S...
-
Page 7: Table Des Matières
SPÉCIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-1 Masterflex... - Page 8 Assistance technique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8-2 viii Manuel d’utilisation des entraînements à vitesse variable de précision L/S Masterflex...
- Page 9 Inspection du joint d’arbre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-3 Masterflex...
-
Page 11: Introduction

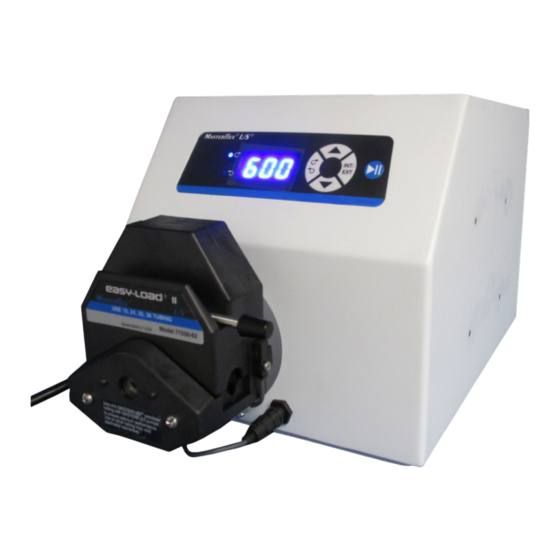

Description générale Les entraînements à vitesse variable de précision L/S contrôlent la vitesse des têtes de pompe MASTERFLEX® pour fournir un débit allant de 0,06 à 3400 mL/min. Les entraînements à vitesse variable de précision L/S 600 rpm peuvent être montés sur une (1) tête de pompe MASTERFLEX avec OHS (capteur à... -
Page 12: Commandes, Témoins Et Connecteurs
à l’entraînement. Voir en page 4-1 pour les cordons de substitution. H. Prise OHS (connecteur à tête ouverte) : à utiliser avec les têtes de pompe MASTERFLEX équipées du système OHS Manuel d’utilisation des entraînements à vitesse variable de précision L/S Masterflex... -
Page 13: Section 2 Installation Et Configuration
Avant d’effectuer un nettoyage ou un entretien sur l’appareil, mettre l’entraînement hors tension. DANGER : Il existe de hautes tensions qui sont accessibles. Redoubler de vigilance en procédant à l’entretien ou la réparation des composants internes. Masterflex Manuel d’utilisation des entraînements à vitesse variable de précision L/S... -
Page 14: Montage De La Tête De Pompe
Tête de pompe dans ce lecteur flash ou sur le web.). Vérifier que les galets de pompe sont propres et sans défauts. • Vérifiez que le câble OHS (capteur à tête ouverte) est branché et verrouillé. Manuel d’utilisation des entraînements à vitesse variable de précision L/S Masterflex... -
Page 15: Fonctionnement
Amorcer les tuyaux pendant au moins 5 minutes. Pour obtenir un contrôle précis du débit, laisser la pompe s’amorcer pendant environ 20 minutes afin que le débit se stabilise. Masterflex Manuel d’utilisation des entraînements à vitesse variable de précision L/S... -
Page 16: Activation/Désactivation Du Verrouillage Du Pavé Numérique
8 (jaune) Start/Stop (+) Control 4 (vert) CW/CCW 6 (bleu) Chassis (Earth) Ground 9 (violet) REMARQUE : Les couleurs sont celles de la télécommande par câble, Cat . Numéro MN-77300-32 . Manuel d’utilisation des entraînements à vitesse variable de précision L/S Masterflex... -
Page 17: Entrées Extérieures
Par sa conception, l’entraînement utilise des signaux d’entrée de commande qui démarrent et arrêtent le moteur. Masterflex Manuel d’utilisation des entraînements à vitesse variable de précision L/S... -
Page 19: Entretien
Cordon d’alimentation, Chine 50001-79 Kit de joint de rechange (NEMA) 07575-01 Kit de système d’arbre et engrenage de rechange (NEMA) 07575-02 Fiche de court circuit de capteur de rechange 07528-82 Masterflex Manuel d’utilisation des entraînements à vitesse variable de précision L/S... -
Page 20: Remplacement Du Fusible
Embase E/S 18 broches rondes Module d’entrée d’alimentation IEC/Cordon Fusible T3,15A (5 × 20 mm) - Ne pas remplacer Interrupteur d’alimentation - Tous les réglages sont conservés en mémoire Manuel d’utilisation des entraînements à vitesse variable de précision L/S Masterflex... -
Page 21: Remplacement De L'engrenage Moteur Et Des Balais
Conserver les vis de l’Élément B pour l’étape 8. NE PAS remplacer les vis par d’autres. A . Plaque frontale B . Vis de la plaque frontale (4) Figure 4-3 . Inspection du joint d’arbre Masterflex Manuel d’utilisation des entraînements à vitesse variable de précision L/S... -
Page 22: Nettoyage
DANGER : Mettre la pompe hors tension avant d’effectuer toute opéra- tion de nettoyage. Garder le carter de l’entraînement propre en utilisant des détergents non agressifs. Ne pas immerger ni utiliser de quantités abondantes de liquide lors du nettoyage. Manuel d’utilisation des entraînements à vitesse variable de précision L/S Masterflex... -
Page 23: Guide De Dépannage
Vérifiez que le câble OHS (capteur à tête ouverte) sur la signale qu’il est prêt, l’entraînement tête de pompe est branché dans l’entraînement . ne fonctionne pas après avoir appuyé sur démarrer . Masterflex Manuel d’utilisation des entraînements à vitesse variable de précision L/S... -
Page 25: Accessoires
Accessoires Section 6 Accessoires Interrupteur au pied 07595-43 Câble à distance 77300-32 Masterflex Manuel d’utilisation des entraînements à vitesse variable de précision L/S... -
Page 27: Spécifications
Homologation du carter : Modèles avec carter en acier IP 66 par IEC 60529/NEMA 4X – inoxydable ou en acier utilisation intérieure recouvert de poudre Masterflex Manuel d’utilisation des entraînements à vitesse variable de précision L/S... - Page 28 . (Pour conformité CE): EN61010-1 : (Directive européenne sur les basses tensions) et EN61326 : (Directive de compatibilité européenne) Manuel d’utilisation des entraînements à vitesse variable de précision L/S Masterflex...
-
Page 29: Assistance Technique
Garantie, Retour de produit et Section 8 Assistance technique GARANTIE Utiliser uniquement des tubes MASTERFLEX extrudés avec précision avec les pompes MASTERFLEX pour garantir des performances optimales. L’utilisation d’autres tubes peut annuler les garanties applicables. Ce produit est garanti contre tout défaut de matériel ou de main- d’oeuvre et tout produit défectueux sera, à... - Page 30 Tous dommages résultant d’un emballage incorrect sont de votre responsabilité. Assistance Technique Si vous avez des questions sur l’utilisation de ce produit, contactez le fabricant ou le vendeur autorisé. Manuel d’utilisation des entraînements à vitesse variable de précision L/S Masterflex...
