7. Pour fixer la plaque de fixation, prenez trois boulons à tête
hexagonale de 6,35 x 76,20 mm et placez une rondelle plate de
6,35 mm sur chaque boulon. Insérez les boulons dans les trois
premiers orifices de la tige latérale, du côté droit quand vous êtes
face au corps du rouleau. Sur le troisième boulon en partant de
l'avant, placez une entretoise de 9,50 x 9,50 mm. Puis, glissez
les boulons à travers les orifices sur le côté du gauche de la tige
latérale. Placez une autre rondelle plate de 6,35 mm sur chaque
boulon. Serrez à la main un écrou Nylock de 6,35 mm sur chaque
boulon.

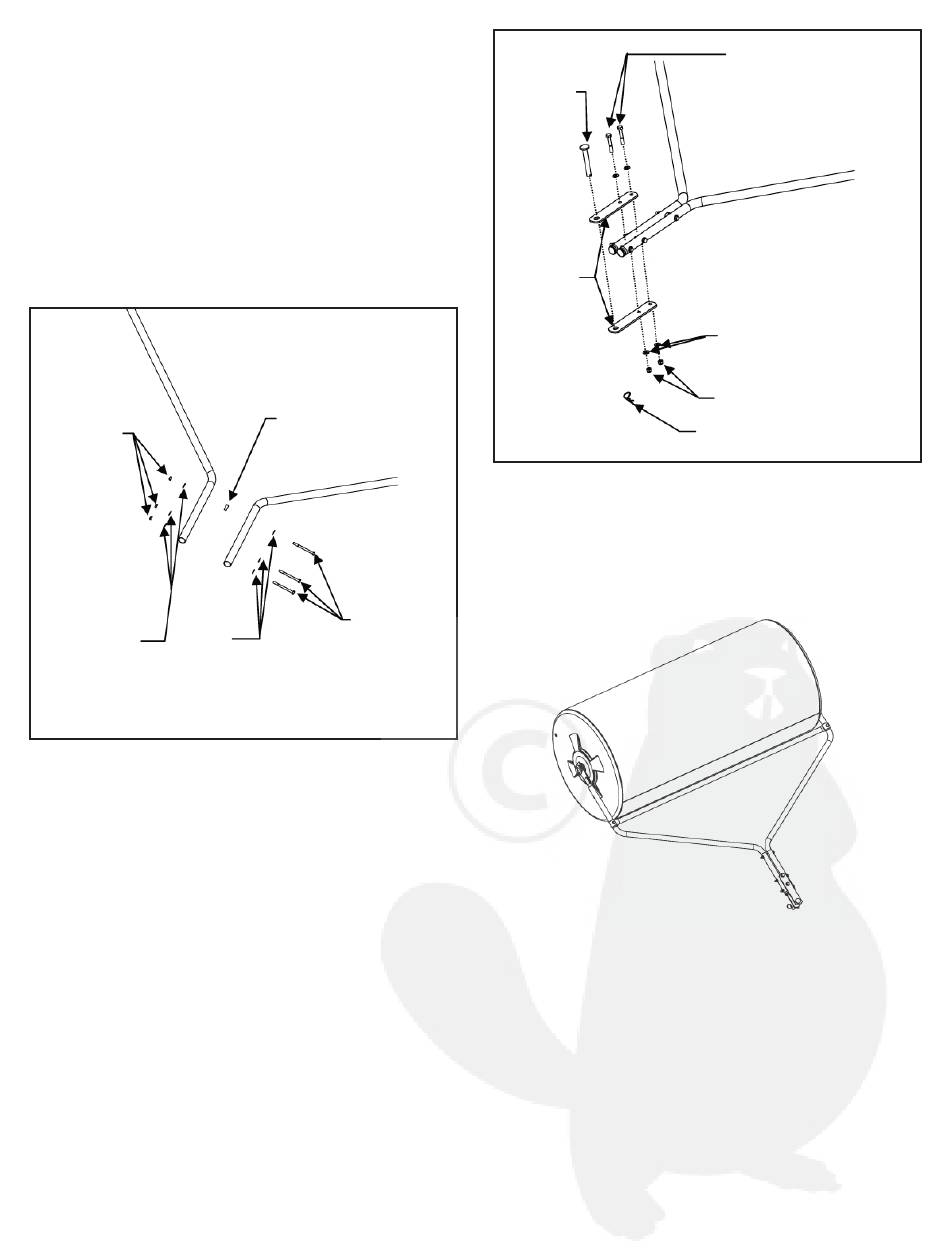

Voir Figure 4.
Écrou Nylock
6,35 mm
Rondelle plate
6,35 mm
Figure 4
8. Prenez deux boulons à tête hexagonale de 7,90 x 38,10 mm
et placez une rondelle plate de 7,90 mm sur chaque boulon.
Placez un boulon sur chacun des deux orifices les plus proches
l'un de l'autre. Puis, insérez les deux boulons en enjambant le
deuxième boulon des tiges latérales, et fixez la plaque de fixation
supérieure en position. Glissez la plaque de fixation inférieure
sur les deux boulons et fixez une rondelle plate de 7,90 mm sur
chaque boulon. Fixez un écrou Nylock de 7,90 mm sur chaque
boulon. Serrez ces boulons avec une clé. Maintenant, serrez tous
les autres écrous et boulons que vous aviez serrés à la main dans
les étapes précédentes. Voir Figure 5.
Entretoise 9,50 mm
Boulon à tête
hexagonale
6,35 x 76,2 mm
12,70 mm x
Plaque de
fixation
Figure 5
9. Placez une broche à travers le premier orifice des plaques de
fixation et bloquez avec l'agrafe pour broche #14.
Voir Figure 5.
Boulon à tête hexagonale
7,90 x 38,10 mm
Rondelle plate 7,90 mm
Broche
