Instructions d'assemblage
Outils nécessaires à l'assemblage
Déballage
Retirez l'unité totalement assemblée du carton.
Toutes les instructions d'assemblage sont
données uniquement pour une réparation
future. Cette unité est livrée assemblée et
prête à l'emploi.
1. Placez une rondelle plate de 25,40 mm sur l'axe aux deux
extrémités du corps du rouleau.
Voir Figure 1.
2. Placez un roulement à rouleaux à chaque extrémité, prés de
la rondelle plate.
Voir Figure 1.
3. Ensuite, placez une tige latérale sur le roulement à rouleaux.
Voir Figure 1.

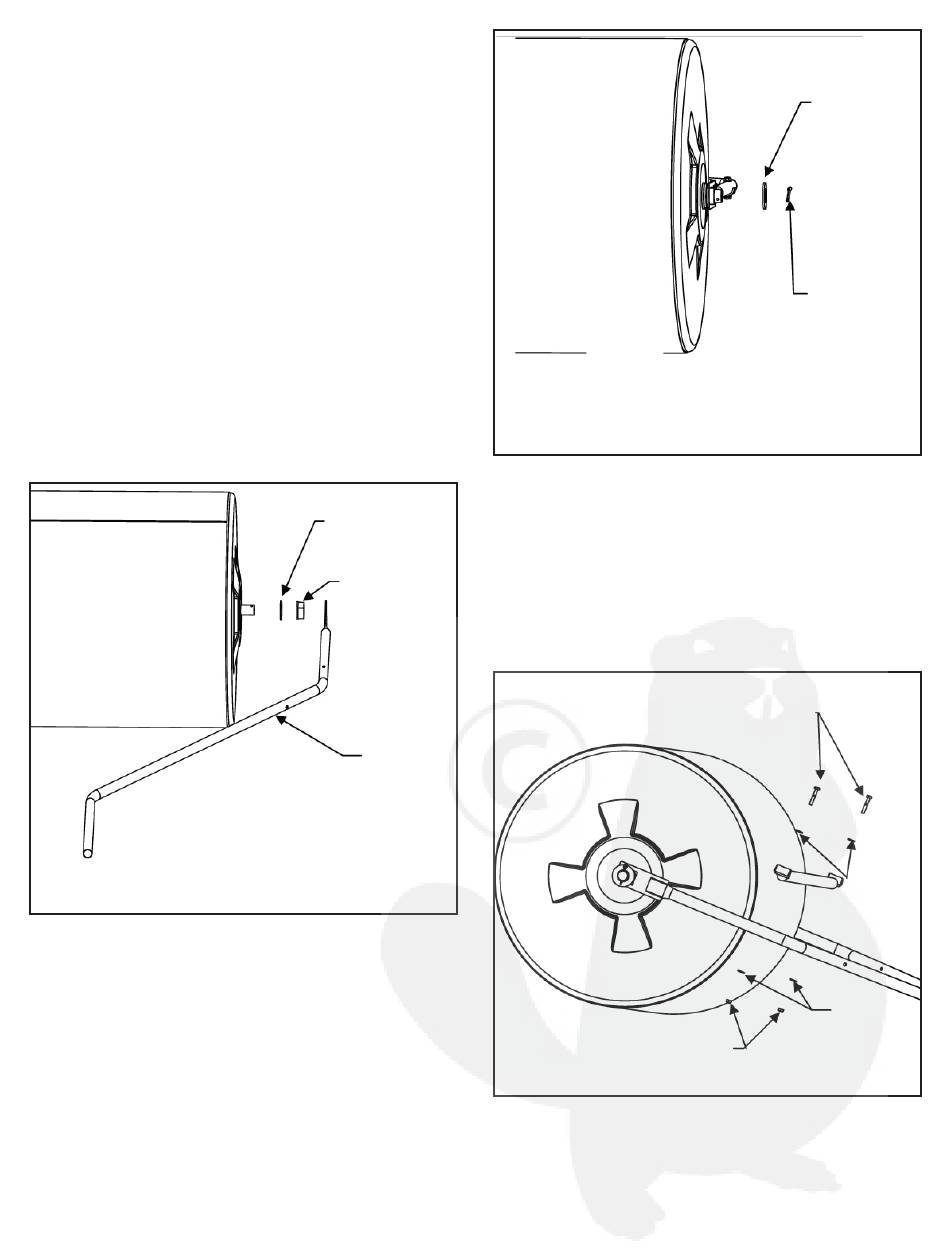

Figure 1
1. Placez une rondelle plate de 25,40 mm prés de la partie
externe de la tige latérale, puis insérez une goupille fendue de
4,75 x 63,50 mm dans l'orifice de l'axe. Bloquez en ouvrant les
pattes de la goupille fendue.
Voir Figure 2.
Figure 2
5. Répétez cette procédure à l'autre extrémité de l'axe.
6. Fixez le renfort central en plaçant un boulon à tête hexagonale
Rondelle plate
de 6,35 x 38,10 mm et une rondelle plate de 6,35 mm, en les
25,40 mm
insérant en premier dans l'orifice du renfort, puis à travers l'orifice
de la tige latérale. Ensuite, placez une autre rondelle plate de
Roulement à
6,35 mm et un écrou Nylock de 6,35 mm en serrant à la main.
rouleaux
Répétez de l'autre côté de l'unité.
Voir Figure 3.
Tige latérale
Figure 3

Boulon à tête hexagonale
6,35 x 38,10 mm
Rondelle plate
6,35 mm
Écrou Nylock
6,35 mm
Rondelle plate
25,40 mm
Goupille fendue
4,75 x 63,50 mm
Rondelle plate
6,35 mm
