REVO C
3PH de 30A à 40A
Attention: cette procédure ne doit être effectuée que par des personnes qualifiées.

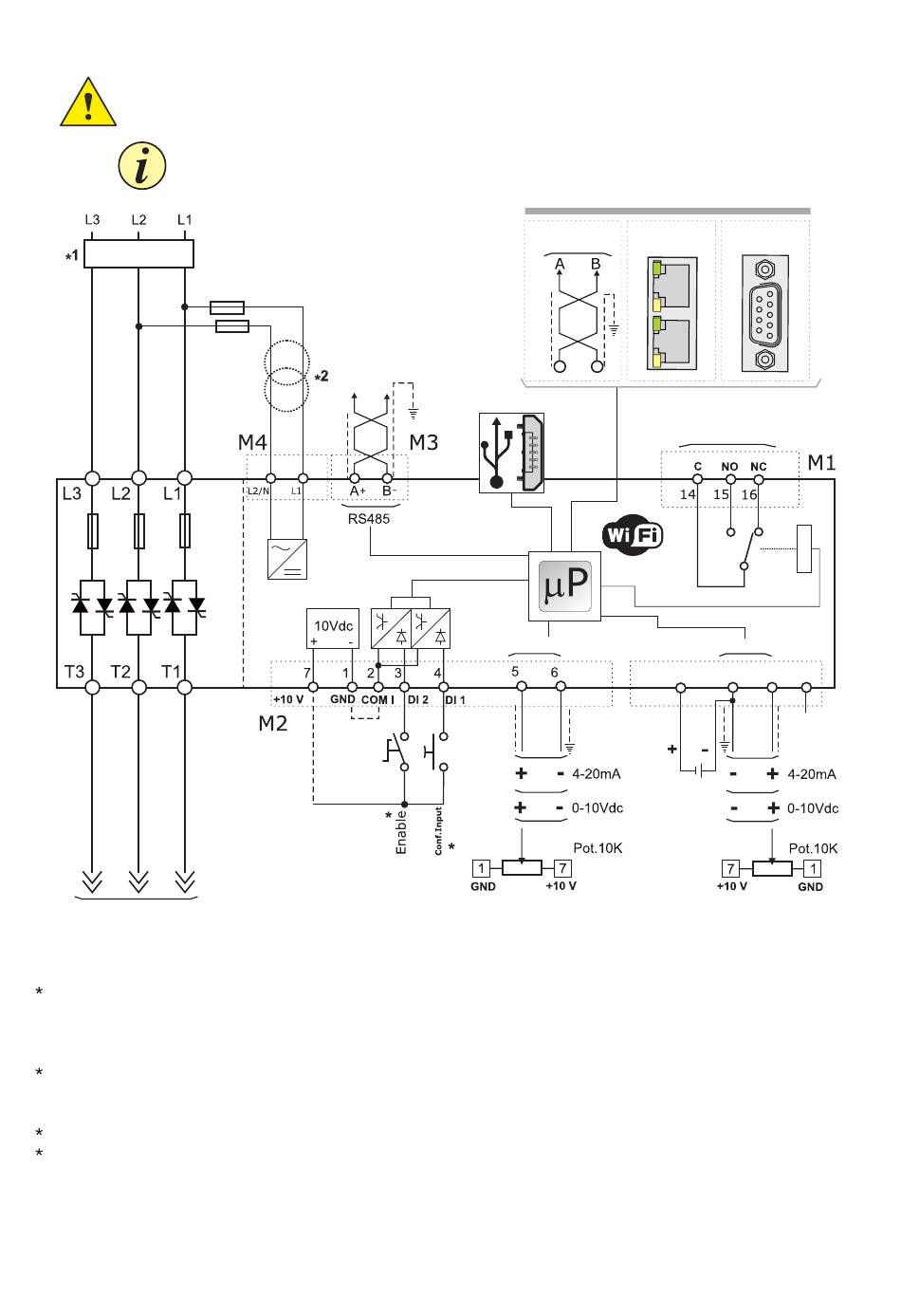

Schémas de connexion indicatifs. Reportez-
vous aux réglementations locales pour une
protection adéquate du système.
Protection des
circuit de dérivation
1A max
Vers CHARGE
REMARQUE:
1 L'installation doit être protégée à l'aide d'un disjoncteur électromagnétique ou d'un sectionneur à fusibles
Le fusible doit être équipé d'une protection des circuits de dérivation. Pour UL, tout fusible de circuit de
dérivation certifié UL peut être utilisé comme fusible externe, conformément au code électrique national
de chauffage résistif de 125 % de courant nominale de charge, pour protéger les câbles externes.
2 La source de tension auxiliaire du REVO C doit être synchronisée avec la source d'alimentation de tension
de la charge. Si la tension auxiliaire (indiquée sur l'étiquette d'identification) est différente de la tension
d'alimentation (vers la charge), utilisez un transformateur externe comme spécifié.
3 Pour le raccordement de l'entrée SSR, voir le schéma de la page suivante.
4 IMPORTANT: Stratégie de départ ("Enable"):
1: Alimenter l'appareil avec l'alimentation électrique L1-L2-L3
2: Alimenter l'alimentation auxiliaire
3: Fermez le contact "Enable" (Activer) pour commencer par la réglementation
Fuse
4
M5
Seconde serial
RS485
-
+
MICRO USB 2.0
Entrée analogique 1
3
Ent. analogique 1
Point de consigne
analogique
28
Manuel Utilisateur
Option
Ethernet
Profibus
Fonction:
Thermique
SC/HB
Entrée analogique 2
17
18
19
GND
+24V IN
24Vdc
input
Ent. analogique 2
Référence
Retour ext.
20
M6
RETRANS
OUT:
0-10Vdc
4-20mA
