Tous les tambours moteurs sont remplis en usine d'un lubrifi ant non conducteur. Il est conseillé
de renouveler cette huile toutes les 50000 heures. Il est conseillé d'inspecter régulièrement le
tambour moteur et de contrôler qu'il n'émet pas un bruit excessif.
Il ne sera pas nécessaire de démonter le tambour moteur de son châssis s'il est prévu de
laisser le bouchon de remplissage accessible.
Pour les types et les quantités d'huile recommandé voir pages 59-65.
Remarque:
N'utilisez aucun additif qui pourrait endommager l'isolation ou les joints du moteur. N'utilisez
pas non plus des types d'huile conducteurs d'électricité, comme le graphite et le bisulfure de
molybdène qui pourrait causer des dégâts au bobinage. L'huile standard peut s'utiliser pour
des températures de -20°C à +40°C.
Tambour moteur sans bouchon de remplissage spécifi que
1. Laissez le tambour moteur se refroidir à une température qui vous permette de le
manipuler.
2. Dévissez délicatement le boulon supérieur a de la fl asque afi n de dépressuriser le tambour
moteur.
3. Dévissez le boulon b. Effectuez une rotation du
tambour moteur afi n qu'il se trouve en position 6
heures.et laissez le tambour moteur se vidanger.
4. Effectuez une rotation arrière du tambour moteur
afi n de retrouver la position d'origine.
5. Remplissez à nouveau le tambour moteur d'huile,
en respectant le type recommandé et la bonne
quantité d'huile. Le niveau d'huile doit être juste
en dessous du boulon b(voir Fig. 3a).
6. Remplacez la rondelle d'étanchéité (pos 32 voir page 66-68) et revissez le boulon.
Tambour moteur avec bouchon de remplissage
1. Laissez le tambour moteur se refroidir à une température qui vous permette de le manipuler.
2. Tournez le tambour moteur jusqu'à ce que le bouchon de vidange pos 34 se trouve sur 6 heures.
3. Dévissez le bouchon de vidange et vidandez complètement le tambour. Remarque: il se
peut qu'une légère surpression s'échappe du tambour.
4. Effectuez une rotation du tambour afi n que le
bouchon de vidange se trouve en position 12 heures.
5. Remplissez à nouveau le tambour moteur d'huile
, en respectant le type recommandé et la bonne
quantité. Le niveau d'huile est bon lorsque la
fr
fl èche radiale sur le fl asque dans lequel se trouve
le bouchon de vidange pointe vers le haut à
12 heures. Le niveau huile doit arriver à hauteur
du coté inférieur du fi letage du bouchon de
vidange (voir Fig. 3b).
6. Remettez le bouchon de vidange en place; si
nécessaire remplacez le joint cuivre (pos 35, voir
le plan en coupe page 66-68.
58
Entretien
Procédures d'entretien

Renouvellement d'huile

Niveau
Niveau
a
b

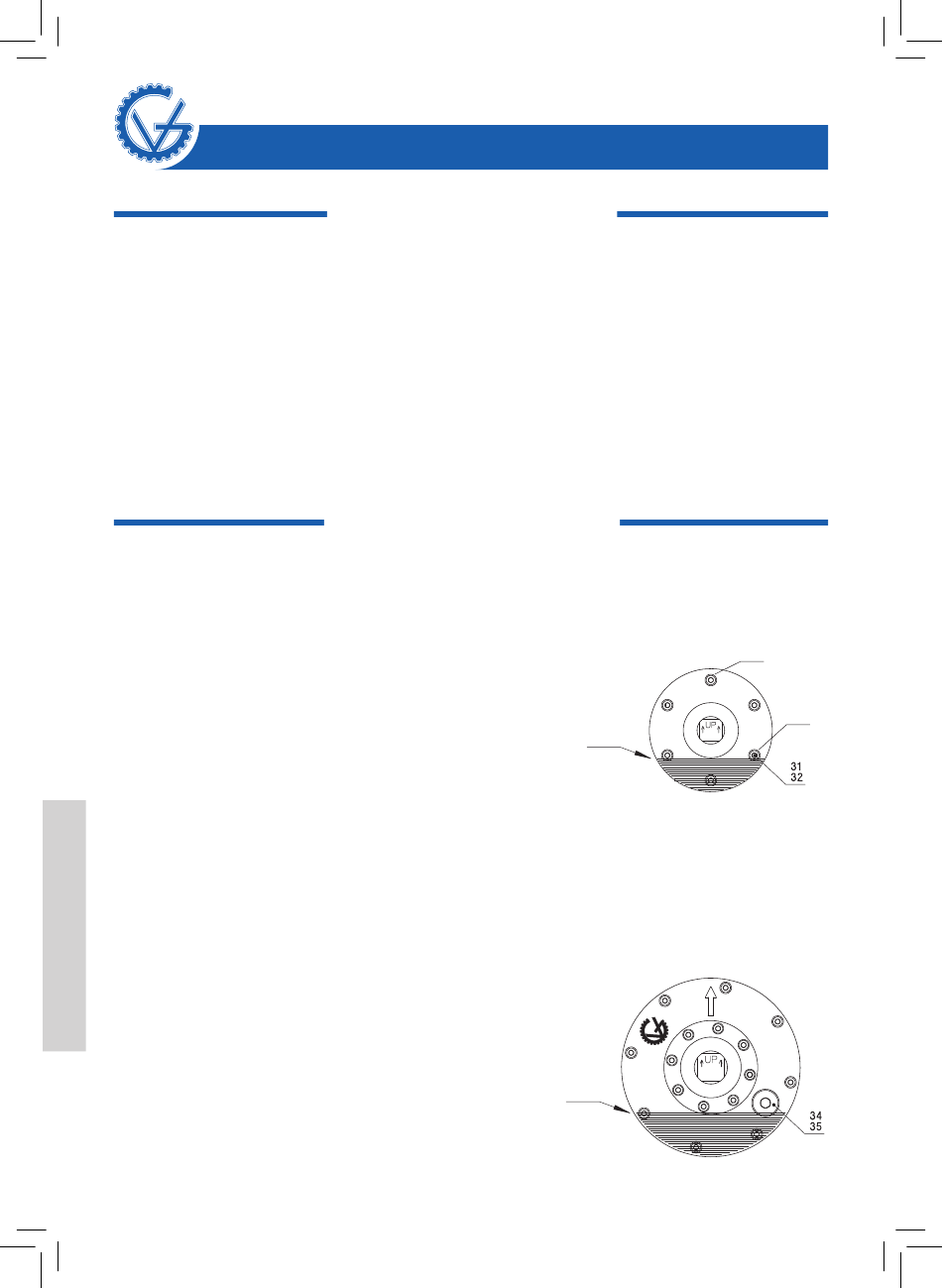

Fig. 3a
Fig. 3b
