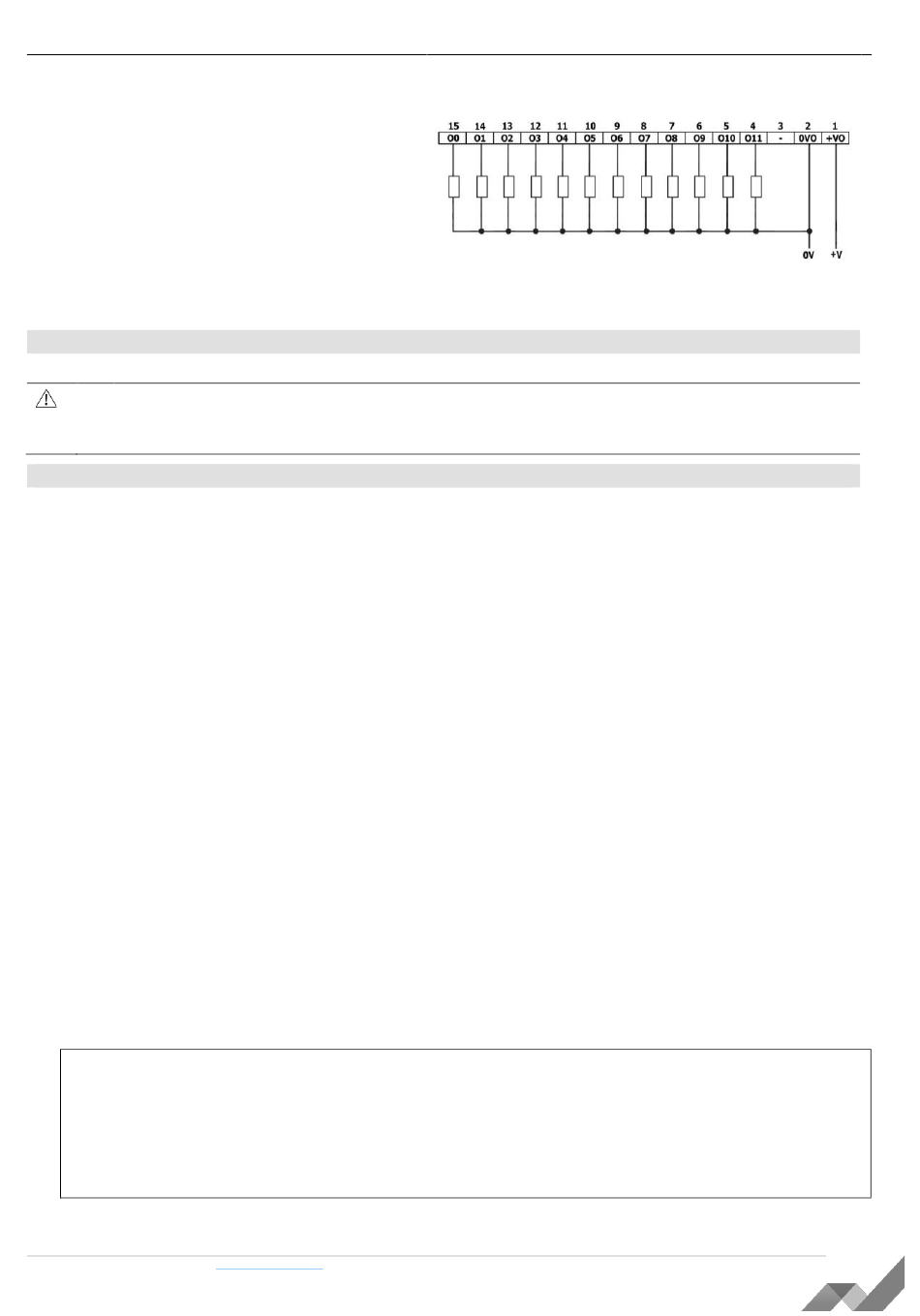

Câblage des sorties transistor (US5-Bx-T24, US7-Bx-T24, US10-Bx-T24)
Alimentation de la sortie
L'utilisation de l'une des sorties nécessite une
alimentation externe de 24 Vcc comme
indiqué sur la figure ci-jointe.
Les sorties
Connectez les bornes + VO et 0VO comme
indiqué sur la figure ci-jointe.
O0-O11 partage le rendement commun 0VO.
Installation des modules Uni-I / O ™ et Uni-COM ™
Reportez-vous aux guides d'installation fournis avec ces modules.
▪ Éteignez l'alimentation du système avant de connecter ou de déconnecter des modules ou
des périphériques.
▪ Utilisez les précautions appropriées pour éviter les décharges électrostatiques (ESD).
Démontage
1. Coupez l'alimentation.
2. Enlevez tout le câblage et déconnectez tous les périphériques installés selon le guide
d'installation de l'appareil.
3. Dévissez et retirez les supports de montage, en prenant soin de soutenir l'appareil pour
l'empêcher de tomber pendant cette procédure.
Les informations contenues dans ce document reflètent les produits à la date d'impression. UNITRONICS se réserve le droit, sous réserve de toutes les lois applicables, à tout
moment, à sa seule discrétion et sans préavis, d'interrompre ou de changerr la fonction, les designs, les matériaux et les autres spécifications de ses produits, de façon permanente
ou temporaire, de retirer sa gamme du marché.
Tous les renseignements dans le document sont fournis sans garantie d'aucune sorte, soit explicite ou implicite, inclus mais non limité de toutes garanties implicites de qualité
marchande ou adéquate à un usage particulier et non de contrefaçon. UNITRONICS n'assume aucunes responsabilités pour les découlant de l'utilisation ou l'interprétation de ses
informations.
Les noms, marques, logos et marques de services présentés dans le document, y compris leur conception, sont la propriété de UNITRONICS (1989) (R »G)
Ltd ou d'autres tiers, vous n'êtes pas autorisés à les utiliser sans le consentement écrit préalable de la société UNITRONICS ou du tiers les possédant.
PL Systems Unitronics France -
Version : 23/09/2020
