Entrées
1. Tous les produits comprennent I0-I5
Via le câblage, l'ensemble du groupe peut être réglée soit en pnp ou en npn.
2. Les informations suivantes concernent le JZ20-T10/JZ20-J-T10 et le JZ20-T18/JZ20-J-T18 :
I0 et I1 peuvent fonctionner comme des compteurs rapides ou comme des entrées digitales
normales.
3. Les informations suivantes concernent le JZ20-J-T20HS :
I0, I1 et I4 peuvent fonctionner comme des compteurs rapides, comme des codeurs
incrémentaux ou comme des entrées digitales normales.
I2, I3 et I5 peuvent fonctionner comme reset de compteurs, comme codeurs incrémentaux ou
comme entrées digitales normales.
Si I0, I1, I4 fonctionnent comme compteurs rapides (sans remise à zéro), alors I2, I3 et I5
peuvent fonctionner comme des entrées digitales normales.
4. Les informations suivantes concernent JZ20-T18/JZ20-J-T18 et JZ20-J-T20HS. En plus d'I0-I5,
celles-ci comprennent les éléments suivants :
I6 et I7 peuvent être câblées en entrées digitales ou analogiques. Elles peuvent être câblées :
Entrées digitales npn
Entrées digitales pnp
Entrées analogiques (tension)
De plus, l'entrée 1 peut être câblée comme une entrée PNP, pendant qu'une autre peut être
câblée comme une entrée analogique. Notez que si l'entrée 1 est câblée comme une entrée
NPN, l'autre entrée ne peut pas être câblée comme une entrée analogique.
5. Les informations suivantes concernent JZ20-T18/JZ20-J-T18 et JZ20-J-T20HS :
AN0 et AN1 sont des entrées analogiques (courant).

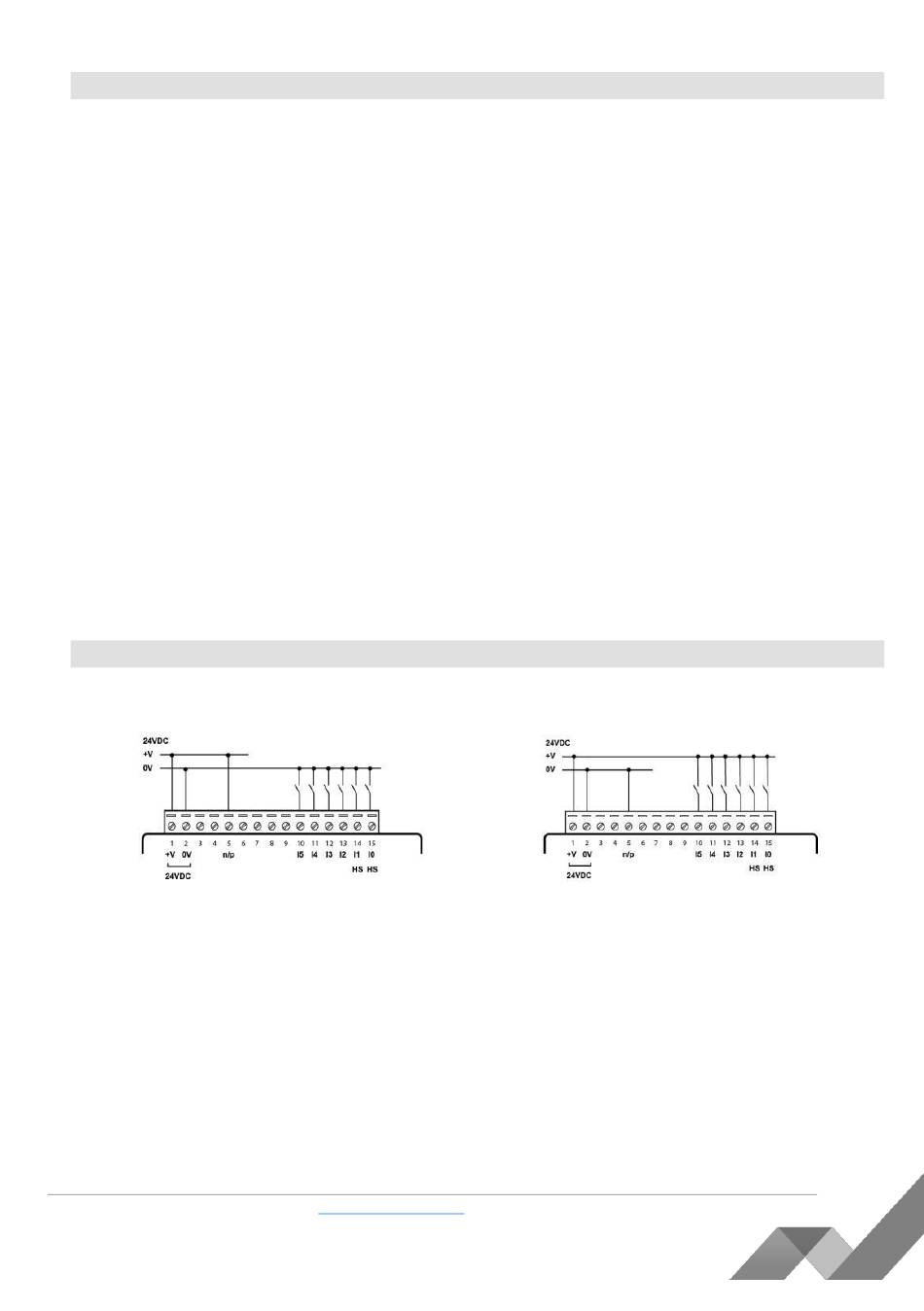

Entrées digitales, alimentation de l'automate
JZ20-T10/JZ20-J-T10
Câblage d'entrée (I0-I5), npn
JZ20-T18/JZ20-J-T18
Note: Les entrées sont disposées en deux groupes. Vous pouvez câbler un groupe en npn et l'autre
en pnp, ou câbler les deux groupes comme npn ou pnp. Dans les deux cas, les bornes npn/pnp
doivent être connectées.
PL Systems Unitronics France -
Version : 01/03/2017
;
ces entrées digitales sont disposées dans un seul groupe.
info@pl-systems.fr
Câblage d'entrée (I0-I5), pnp
4
