3.4.2 Montage de la traverse inférieure
Montez les composants suivants :
# Désignation
01 Pied
Traverse inférieure pré-montée
08 Cache, traverse inférieure
18.4 Vis sans tête M6x20
18.5 Vis sans tête M6x16
18.9 Écrou hexagonal à bride M6
18.14 Clé à tubes M10
18.15 Clé de montage M10
18.17 Clé hexagonale M3

3
Il est recommandé d'utiliser une base avant le montage de manière à protéger les
composants et éventuellement le sol contre les rayures. Pour ce faire, vous pouvez
utiliser le carton fourni par exemple en le dépliant.

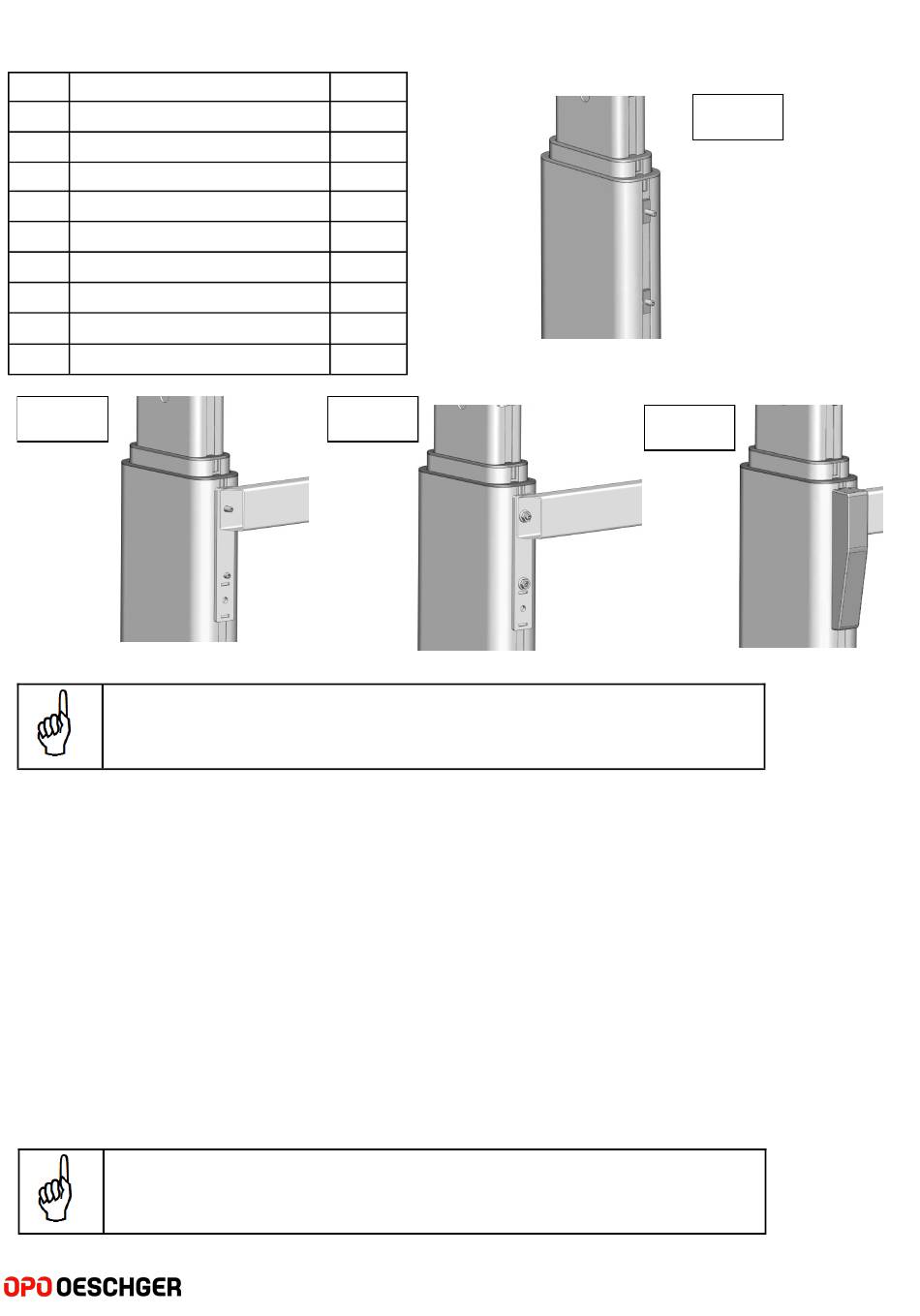

Image 2
Posez un pied à plat sur le sol et l'autre pied à côté parallèlement. Faites attention à ce que les coulisseaux soient diri-
gés vers le haut.
Vissez les quatre vis sans tête dans les coulisseaux :

Vis sans tête M6 x 20 dans les coulisseaux supérieurs

Vis sans tête M6 x 16 dans les coulisseaux inférieurs
Serrez légèrement les vis sans tête avec la clé six pans
Image 3
Insérez la traverse inférieure pré-montée sur les vis sans tête des deux pieds.
Image 4
Vissez les écrous hexagonaux à bride sur les vis sans tête. Serrez les écrous hexagonaux à bride avec la clé de mon-
tage M10.
Image 5
Insérez les chapeaux sur les extrémités de la traverse. Utilisez les chapeaux uniquement pour le côté correspondant.
Notez que les chapeaux présentent des dimensions différentes. Ne pas monter les
chapeaux en exerçant trop de force pour éviter qu'ils rompent.
