Étapes
1. Déconnectez de la carte système le câble des haut-parleurs.
2. Décollez le ruban adhésif qui fixe le câble des haut-parleurs à l'assemblage du repose-poignets et du clavier.
3. Décollez le ruban adhésif qui fixe le câble des haut-parleurs au support du pavé tactile.
4. Notez l'acheminement du câble des haut-parleurs et retirez le câble de ses guides de routage sur l'assemblage du repose-
poignets et du clavier.
5. Soulevez les haut-parleurs avec leur câble pour les retirer de l'assemblage du repose-poignets et du clavier.
Installation des haut-parleurs
Prérequis
Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.
À propos de cette tâche

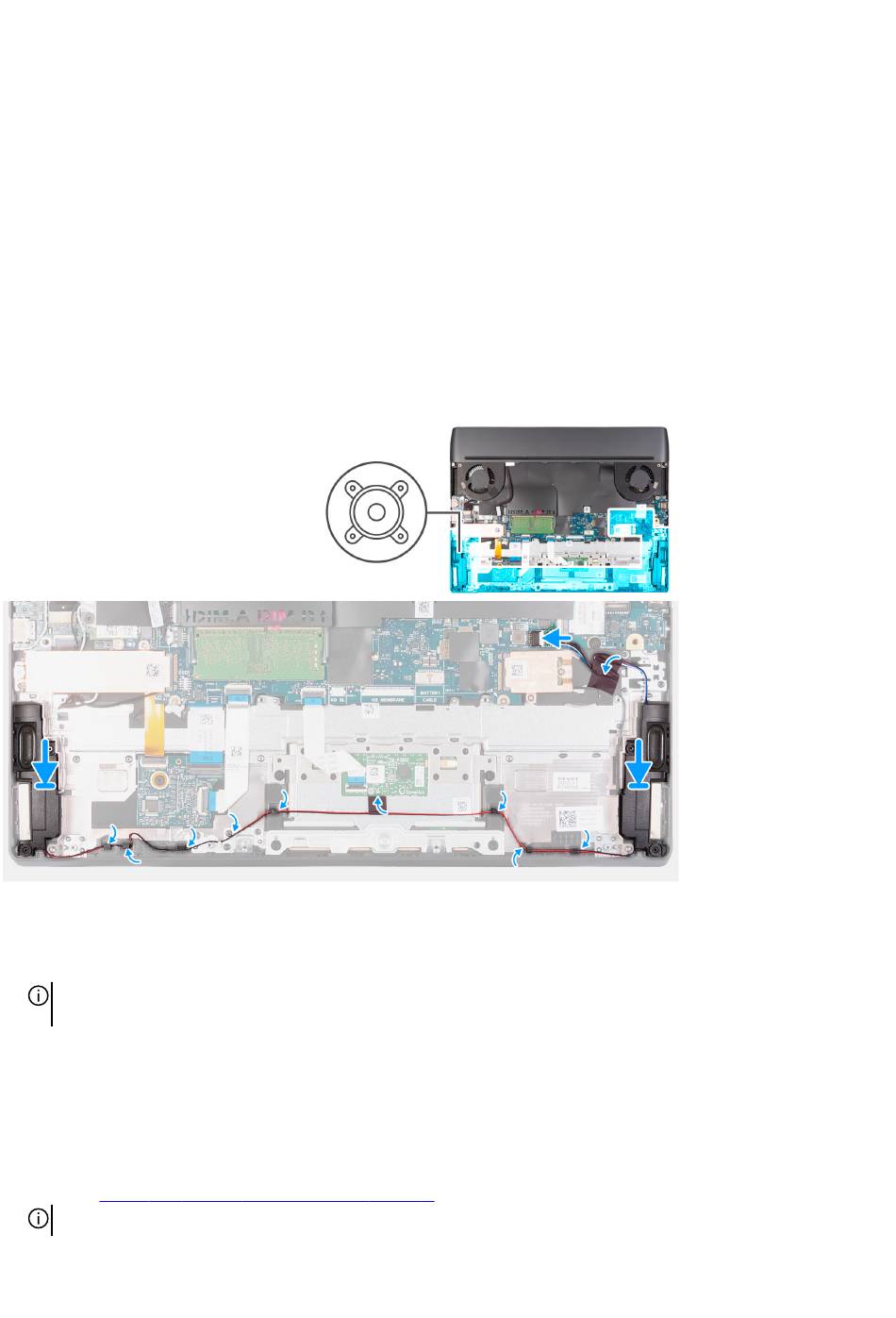

La figure suivante indique l'emplacement des haut-parleurs et fournit une représentation visuelle de la procédure d'installation.
Étapes
1. À l'aide des détrompeurs et des passe-câbles en caoutchouc, placez les haut-parleurs dans les logements situés sur l'assemblage
du repose-poignets et du clavier.
REMARQUE : Si les œillets en caoutchouc sont chassés des haut-parleurs lors de leur retrait, repoussez-les à leur place avant
de réinstaller les haut-parleurs.
2. Faites passer le câble des haut-parleurs par les guides de routage situés sur l'assemblage du repose-poignets et du clavier.
3. Collez le ruban adhésif qui fixe le câble des haut-parleurs au support du pavé tactile.
4. Collez les rubans adhésifs qui fixent le câble des haut-parleurs à l'assemblage du repose-poignets et du clavier.
5. Connectez le câble des haut-parleurs à la carte système.
Étapes suivantes
1. Installez le
disque SSD 2280 nº 2 dans le logement SSD nº
REMARQUE : Cette étape est requise si l'appareil est équipé d'un disque SSD 2280 dans le logement SSD nº 2.
34
2.
