MATRIX 4700
Dio-
des
Etat des
lumi-
diodes
neu-
ses
allumée
L'alimentation électrique de l'électronique correcte
jaune
arrêt
L'alimentation électrique de l'électronique incorrecte
Le système d'exploitation et le logiciel de régulation
allumée
sont lancés et s'exécutent correctement
verte
arrêt
Logiciel ou processeur défectueux
reste allu-
Défaut dans l'électronique
mée
rouge
clignotante Liaison au bus perturbée
Tab.: 9-1: Etat de fonctionnement et remèdes en cas de fautes dans la liaison des données (MATRIX 4007)

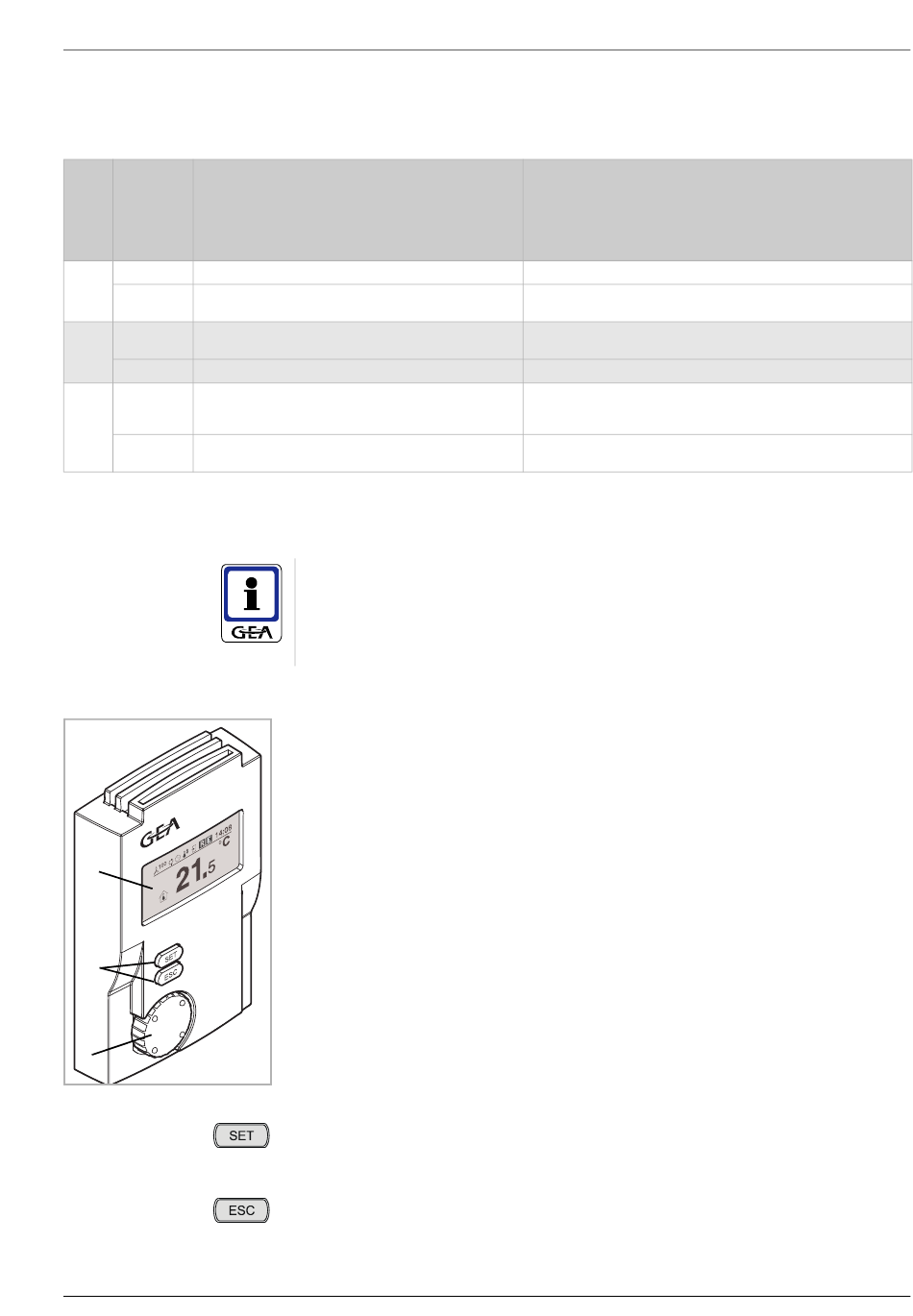

9.3.2 Boîtier de commande MATRIX
1
2
3
XXX-PR-2009-0020-FR • Sous reserve de modifications • K4-02/2013
Les composants du système MATRIX communiquent par l'intermédiaire d'un
câble de données à 2 fils. Le fonctionnement correct peut facilement être contrôlé à
l'aide de trois diodes lumineuses. Elles se trouvent sur la platine de régulation
MATRIX 4007.
Etat de fonctionnement
REMARQUE :
Le paramétrage et la commande d'une régulation compacte MATRIX 4700
peuvent être effectués via le boîtier de commande OP51/50/71.
Toutes les informations concernant le boîtier de commande MATRIX OP71 se trou-
vent dans la notice d'utilisation „ MATRIX boîtier de commande OP 71".
9.3.2.1
Présentation des éléments de commande
Le boîtier de commande MATRIX OP5xx se subdivise en trois zones:
(1) L'écran
(2) Les touches de commande
(3) le navigateur (roulette)
Écran
Le boîtier de commande MATRIX avec écran est équipé d'un écran graphique LCD
monochrome (1) avec une résolution de 128 x 64 pixels.
L'écran LCD est rétroéclairé. Réglage par défaut : le rétroéclairage s'allume automati-
quement à l'actionnement d'une touche de commande ou du navigateur, puis s'éteint
automatiquement 20 secondes après la dernière action. Le contraste de l'écran et la
luminosité du rétroéclairage sont réglables par le biais du menu Saisies. Dans le mode
veille, l'écran affiche les informations de base.
Touches de commande
La touche « SET » permet :
– de reculer d'un menu et lancer une saisie,
– d'enregistrer ou valider une saisie.
La touche « ESC » permet de :
– d'annuler à tout moment une saisie,
– de passer à un menu suivant,
– de basculer vers l'affichage de base (pas l'affichage du menu, mais de « Valeur de
Action / remède
Vérifier l'alimentation 230 V sur la platine de régulation
MATRIX 4007
Remplacer la platine électronique
Mettre la platine électronique hors tension et attendre un peu.
Remettre la platine électronique sous tension.
Si le message d'erreur persiste, remplacer la platine.
Vérifier le raccordement des câbles de données et le réglage
des résistances terminales de tous les appareils.
Mise en service
103
