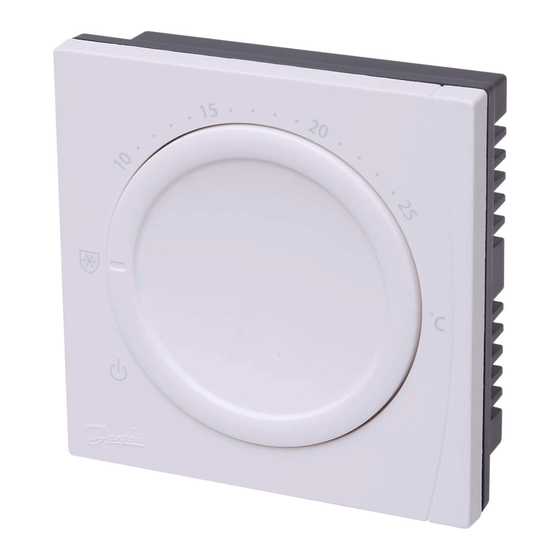

- Page 1 Manuel d’installation BasicPlus WT-T Thermostats d’ambiance...
-
Page 2: Étapes D'installation
Dimensions (voir fig. 4) et schéma de câblage (voir fig. 5). Le thermostat WT-T est souvent associé à un action- neur TWA Danfoss. Le câblage entre le thermostat d’ambiance et l’actionneur diffère en fonction de l’emplacement de l’alimentation électrique et du type d’actionneur (NF ou NO). - Page 3 électronique. 5. La charge max. du relais est de 3 A (charge résistive) ou 1 A (charge inductive, dans le cas par exemple d’une pompe ou d’un moteur). Le relais sera endom- Danfoss Heating Solutions VICUL224...
-
Page 4: Spécifications Techniques
Classe IP Charge inductive max. <1 A Charge résistive max. <3 A Consommation 230 Vac ±10%, Alimentation 50/60 Hz Plage de réglage de la tempé- 5 - 30° C rature ambiante Matériau du boîtier ABS + PC VICUL224 Danfoss Heating Solutions... - Page 5 Manuel d’installation BasicPlus WT-T Thermostats d’ambiance Fig. 1 Fig. 2 Fig. 3 Danfoss Heating Solutions VICUL224...
- Page 6 Manuel d’installation BasicPlus WT-T Thermostats d’ambiance Fig. 4 Fig. 5 230 V ~ Fig. 6 WT-T 230V NC NO L 230 V ~ VICUL224 Danfoss Heating Solutions...
- Page 7 Manuel d’installation BasicPlus WT-T Thermostats d’ambiance Fig. 7 WT-T 230V NC NO L 230 V ~ Fig. 8 WT-T 230V NC NO L 230 V ~ Fig. 9 WT-T 230V NC NO L 230 V ~ Danfoss Heating Solutions VICUL224...
- Page 8 Toutes les marques de fabrique de cette documentation sont la propriété des sociétés correspondantes. Danfoss et le logotype Danfoss sont des marques de fabrique de Danfoss A/S. Tous droits réservés. VICUL224...
