6 - FONCTIONS PROGRAMMABLES - <CHILLER CONTROL>
touche <ARRET/MARCHE>.
Appuyer maintenant simultanément sur
les 2 touches de la température de con-
signe (<NEIGE> et <SOLEIL>). Vous
verrez apparaître à gauche dans la fenêtre
d'affichage un code chiffre qui détermine
la fonction de programmation choisie et à
droite la valeur de programmation
actuelle.
Pour aller à la prochaine ligne de pro-
grammation il faut appuyer sur la touche

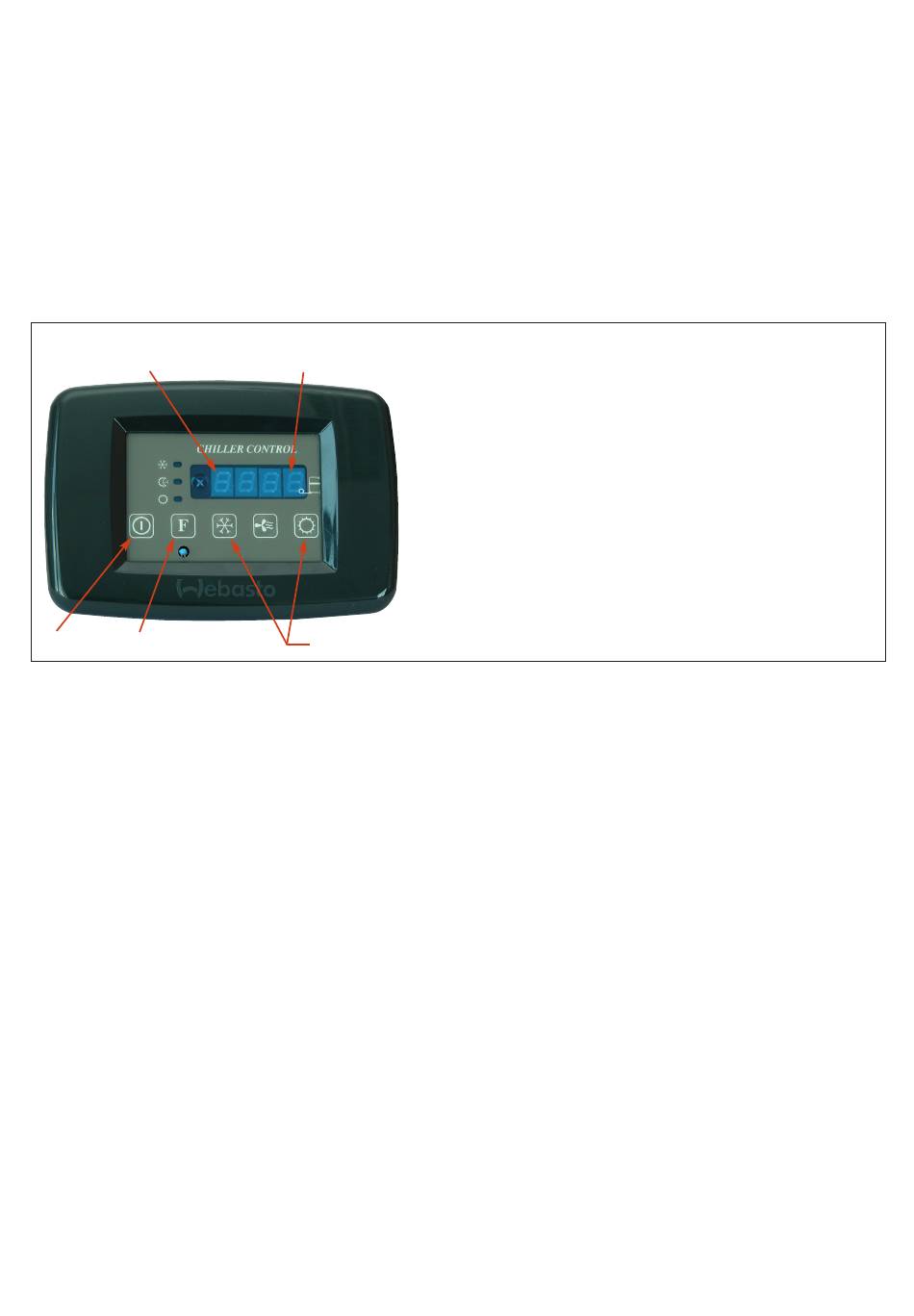

6.1 - TABLEAU DIGITAL <CHILLER CONTROL> - ACCES PROGRAMMATION
15
14
12
<F>; le nombre de fonctions de program-
mation auxquelles vous pouvez ainsi
accéder va de 0 à 9.
Pour valider une modification de la valeur
programmée, il faut après votre choix,
appuyer à nouveau sur la touche <F> pour
sauter à la prochaine ligne de programma-
tion. Ainsi les valeurs modifiées sont
validées et sauvegardées.
Ci-après sont expliquées les fonctions
pouvant ainsi être programmées.
1° Fonctions accessibles en élevant la
temp. de consigne à 29° C :
Code <0> - valeur pré-programmée : +4°
C. - température de consigne basse du cir-
cuit d'eau glacée. Donc la température
d'arrêt du compresseur en cycle froid.
Plage de programmation possible : 0° à
14° C.
Code <1> - valeur pré-programmée : +7°
C. - température de consigne de redémar-
rage cycle froid - eau glacée. Cette valeur
correspond à la température de redémar-
rage du compresseur en cycle froid après
arrêt thermostatique
Plage de programmation possible de 0° à
EDITION DU 1er MAI 2004
SYSTEMES A EAU GLACEE - MANUEL INSTALLATION - MODE EMPLOI - PAGE : 9
14° C.
Code <2> - valeur pré-programmée : 40°
C - température de consigne haute - cycle
chaud - eau glacée. Donc température
d'arrêt du compresseur en cycle chaud.
Plage de programmation possible : 35 à
50° C.
Code <3> - valeur pré-programmée : 37°
C - température de consigne de re-démar-
rage en cycle chaud. Cette valeur cor-
respond donc à la température de redé-
16

MODE PROGRAMMATION :

Afin d'accéder aux fonctions programmables, monter ou abaisser la
température de consigne à 29° ou 15° C.
Arrêter le système en appuyant sur touche <Arrêt/Marche> - 14.
Appuyer simultanément sur touches <11>. Le tableau montrera à
gauche <15>, le numéro de code de la ligne de programmation choisi
et à droite <16>, la valeur de programmation actuelle.
Pour valider and mémoriser les paramètres modifiés d'une ligne de pro-
grammation, appuyer la touche <F> (12) et sauter à la prochaine ligne.
11
marrage en cycle chaud après un arrêt
thermostatique (voir Code <6> ci-après).
Plage de programmation possible : 35 à
50° C.
Code <4> - valeur pré-programmée :0 -
correction de l'affichage de la température
du circuit d'eau glacée - correction possi-
ble de -9° à +9° C.
Code <5> - valeur pré-programmée : 15 -
delai en minutes avant que l'affichage
entre en "sommeil". Le LED du cycle en
cours clignote brièvement toutes les 20
secondes pour signaler que le système est
toujours opérationnel.
Code <6> - valeur pré-programmée : 1
tempo en secondes de première mise en
route après connection sur le réseau AC.
Code <7> - valeur pré-programmée : 0 -
correction de l'affichage de la température
ambiante - correction possible de -9° à
+9° C.
Code <8> - valeur pré-programmée : 0 -
calibrage tension AC lue -- 50 Hz
Correction possible entre -20 et +20 V.
Code <9> - valeur pré-programmée : 0 -
fonction du relais de délestage :
SYSTEMES A EAU GLACEE - MANUEL INSTALLATION - MODE EMPLOI - PAGE : 9
Valeur 0 : le relais fonctionne comme un
relais de délestage - voir explication page
25.
Valeur 1 : le relais fonctionne comme une
commande d'électrovanne 3 voies d'en-
trée d'échangeurs d'air (ventilation).
Valeur 2 : le relais fonctionne comme un
témoin d'alarme d'arrêt système (A01,
A02, A09, etc) :
- contacts fermés entre C2 et R2 ou con-
tacts ouverts entre C2 et T2 = pas
d'alarme
- contacts ouverts entre C2 et R2 ou con-
tacts fermés entre C2 et T2 = alarme
(arrêt du système).
Code <A> - valeur pré-programmée : 0 -
calibrage tension AC lue sous 60 Hz.
Correction possible entre -20 et +20 V.
Code <b> - version du programme
Ré-initialisation des valeurs usine :
Il est possible de revenir aux valeurs d'u-
sine pour la programmation en suivant la
procédure suivante : à l'affichage de la
ligne <b> ci-dessus, appuyer sur la touche
<soleil> et garder la touche enfoncée
jusqu'au moment où l'affichage de la ver-
sion du programme commence à clignot-
er. Attendre que l'affichage <init> appa-
raisse. Appuyer sur
Marche/Arrêt : vous êtes revenus main-
tenant aux valeurs usine de programma-
tion.
2° Fonctions programmables accessi-
bles - température de consigne à 15° C.
Code <0> - valeur pré-programmée : 195
- coupure basse tension en courant alter-
natif.
La temporisation est de 5 secondes env.
c'est-à-dire la situation de sous-tension
la touche
