FONCTIONNEMENT OPERATION GUIDE DE L'UTILISATEUR TRAXALL, SÉRIE 700
Lecture (suite)

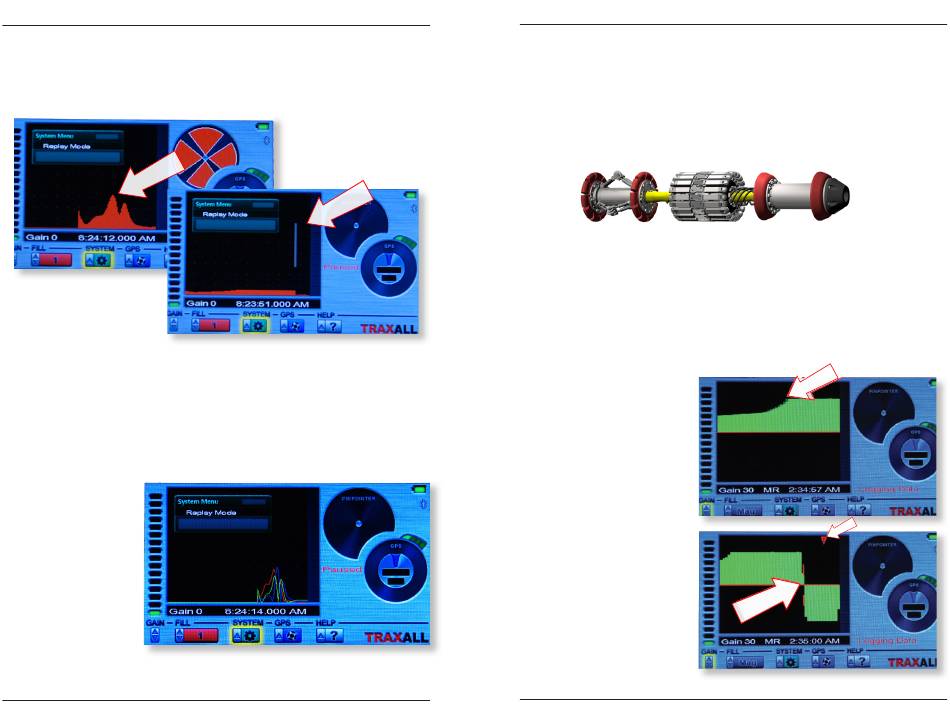

Un passage enregistré est indiqué par un pic graphique. Remarque : Le
localisateur confirme également le passage (se reporter à la page 33).
La réapparition du
marqueur BOF indique
la fin du fichier
d'enregistrement, lequel
sera continuellement relu en boucle jusqu'à ce qu'il soit arrêté.
Un passage enregistré peut être visualisé dans les modes HISTORIQUE
ÉMET. (TRANS HISTORY) (implicite) ou HISTORIQUE AXIAL (AXIS HISTORY).
Cependant, la visualisation FFT ÉMET. (TRANS FFT) n'est disponible qu'en
temps réel (se reporter aux pages 42-45 pour obtenir de plus amples
renseignements sur ces modes de visualisation).
Pour modifier le mode de visualisation de HISTORIQUE ÉMET. (TRANS
HISTORY) à
HISTORIQUE AXIAL
(AXIS HISTORY),
allez dans le
menu système
VISUALISATION
DE FENÊTRE DE
DONNÉES (DATA
WIN VIEW), avant
d'accéder au menu
VISUALISATION
DE LA LISTE DES
ENREGISTREMENTS (VIEW REC LIST).
Ici, la Tâche 1 est montrée en mode ÉMET AXIAL (TRANS AXIS).
Page 28 de 84
REPÉRAGE OPERATION FONCTIONNEMENT
Repérage - Exemple 2
PARAMÈTRES :
Sonde :
Configuration Fill :
Mode d'enregistrement:
REMARQUE : À moins que l'outil MFL soit configuré avec un émetteur
ILI, le *mode Fill doit être réglé sur Mag lorsqu'on repère/enregistre
manuellement le passage de systèmes à perte de flux magnétique. La
détection des systèmes indépendants MFL est quelque peu différente
de la détection des émetteurs. Comme il n'y a pas d'émetteur actif,
l'efficacité dépend de facteurs variables, dont la proximité, le matériau
du pipeline, l'épaisseur de la paroi, etc. Les tests préliminaires sur le
terrain indiquent que pour obtenir une détection efficace, la distance
entre la sonde MFL et le système TRAXALL doit être de 4,5 mètres au
maximum.
Enregistrement de données
Contrairement au mode
AUTO DÉCLENCHEMENT
(AUTO TRIGGER), le système
TRAXALL commence à
enregistrer dès que vous
sélectionnez le mode manuel.
Ici, la proximité de l'émetteur
est indiquée. Le changement
polarité indique le point de
passage (le triangle
indique la réinitialisation
MR [magnétorésistance]
automatique).
* Les émetteurs d'inspection interne
(ILI) sont repérés en mode Traditionnel
(Legacy) (se reporter à l'exemple de la
page 31).
GUIDE DE L'UTILISATEUR TRAXALL, SÉRIE 700
À perte de flux magnétique (MFL)
Mag
Manuel
la réinitialisation MR automatique
de
rouge
Page 29 de 84
