DESCRIPTION GENERALE

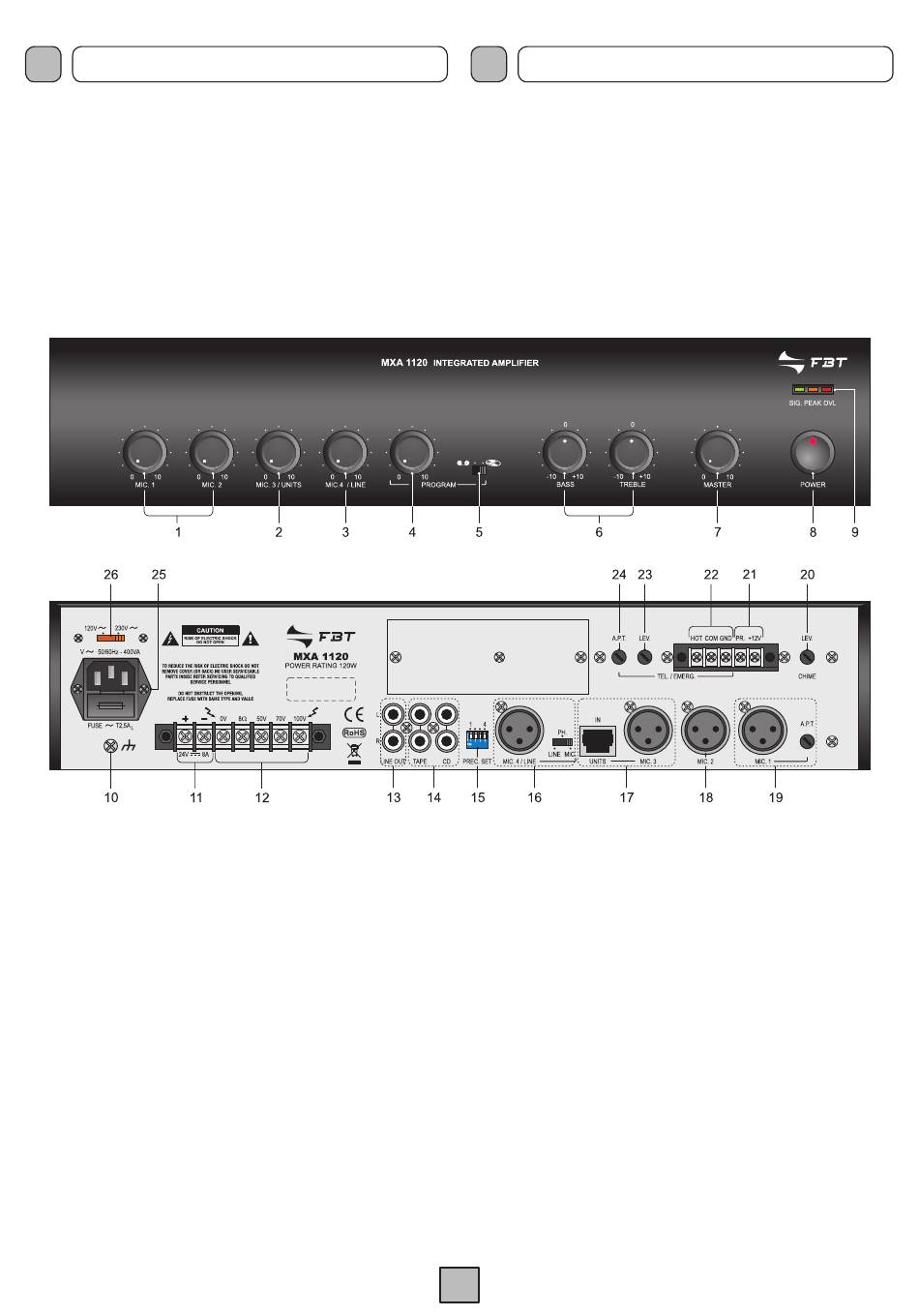

2.1 pANNEAU FRONTAL
1.
Contrôles de niveau des entrées microphoniques.
2.
Contrôle de niveau entrée microphonique/unité.
3.
Contrôle de niveau entrée microphonique/ligne.
4.
Contrôle de niveau des entrées auxiliaires.
5.
Sélection des entrées auxiliaires.
6.
Contrôles tonalités.
7.
Contrôle volume général.
8.
Interrupteur de secteur.
9.
Indicateur de niveau de sortie.
2.2 pANNEAU pOSTERIEUR
10. Connexion châssis.
11. Bornier pour alimentation externe en c.c.
12. Bornier pour sorties haut-parleurs.
13. Sortie de ligne.
14. Entrées auxiliaires.
15. Micro-interrupteurs réglages.
16. Entrée MIC.4/LINE et sélecteur correspondant
de modes de fonctionnement.
17. Entrée MIC.3/Unité MBT 1101.
18. Entrée MIC.2.
19. Entrée MIC.1 et correspondant réglage
du seuil d'activation priorité VOX.
20. Réglage du niveau du signal de préavis.
21. Connexions priorité.
22. Entrée urgence par standard téléphonique.
23. Réglage niveau entrée téléphonique.
24. Réglage seuil d'activation priorité entrée TEL./EMERG.
25. Fiche de secteur à fusible incorporé.
26. Sélecteur de tension de secteur.
D
ALLGEMEINE BESCHREIBUNG
2.1 FRONTpANEEL
1.
Stufenkontrolle der Mikrofoneingänge.
2.
Stufensteuerung des Mikrofoneingang/Einheit.
3.
Stufensteuerung des Mikrofoneingang/Leitung.
4.
Stufenkontrolle der Hilfseingänge.
5.
Auswahl der Hilfseingänge.
6.
Klangkontrolle.
7.
Kontrolle der allgemeinen Lautstärke.
8.
Netzschalter.
9.
Anzeige der Ausgangsstufe.
2.2 RüCKpANEEL
10. Anschluss Rahmen.
11. Klemmenbrett für die ext. Gleichstromversorgung.
12. Klemmenbrett der Lautsprecherausgänge.
13. Leitungsausgang.
14. Hilfseingänge.
15. Dip-Schalter Einstellungen.
16. Eingang MIC.4/LINE und entsprechende
Wählschalter für den Betriebsmodus.
17. Eingang MIC.3/ Einheit MBT 1101.
18. Eingang MIC.2.
19. Eingang MIC.1 und Einstellung des
Schwellenwerts des Vorrangs VOX.
20. Einstellung der Signalstufe der Vorankündigung.
21. Anschlüsse Vorrang.
22. Eingang für Notmeldung von der Telefonzentrale.
23. Stufenregelung Telefoneingang.
24. Einstellung des Schwellenwerts des
Vorrangs des Eingangs TEL./EMERG.
25. Netzstecker mit integrierter Sicherung.
26. Wählschalter für Netzspannung.
