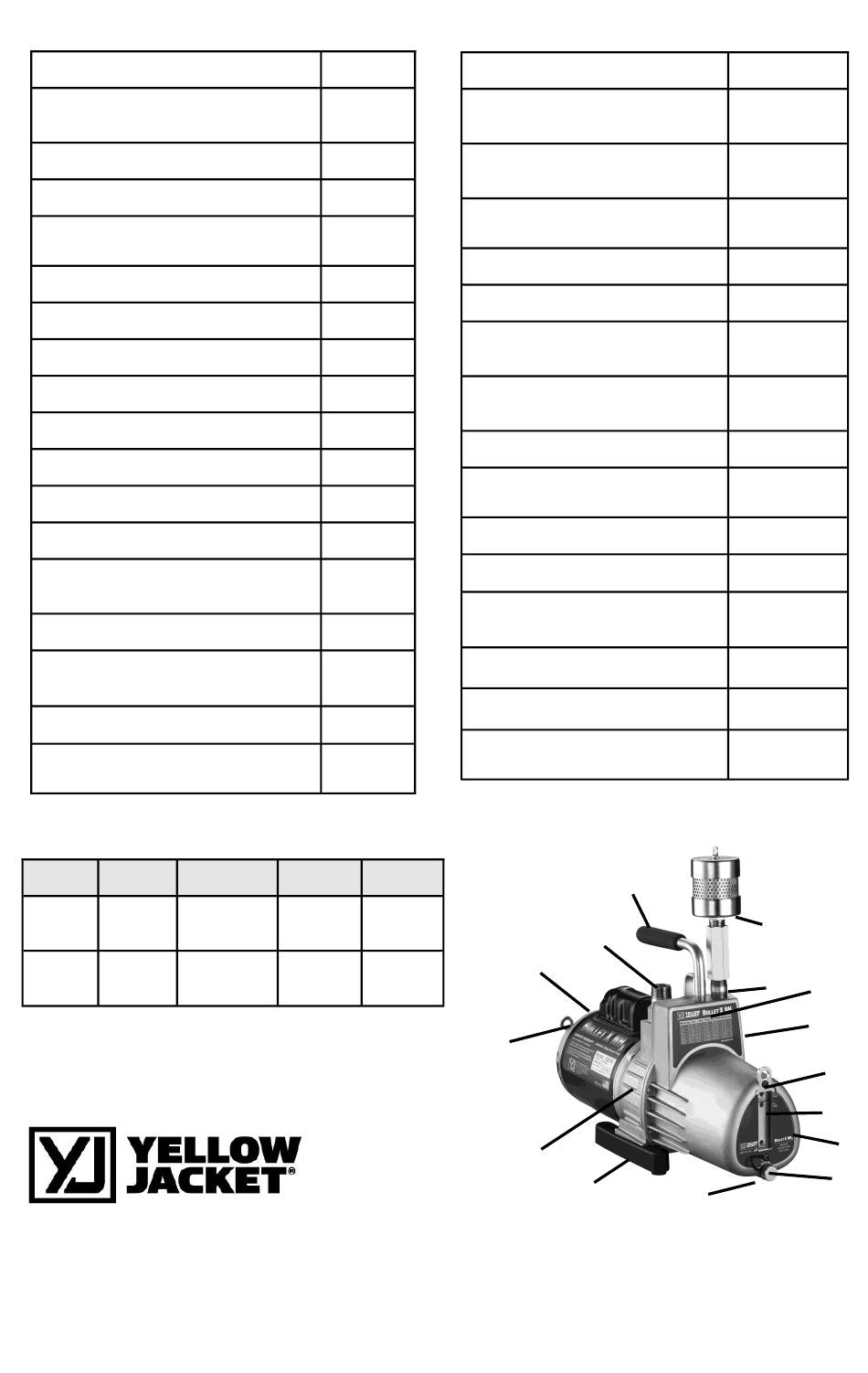

Pièces de rechange
Couvercle d'huile de la pompe
1. Couvercle complet (pièces réperto-
riées séparément ci-dessous)
2. Poignée avec vis
3. Assemblage de filtre d'échappement
4. Orifice de remplissage / d'aspiration
d'huile
5. Paire de vis de la vitre d'observation
6. Lentille de la vitre d'observation
7. Paire de vis de la vitre d'observation
8. Attache
9. Étiquette du couvercle
10. étiquette de jauge de couverture
11. Bouchon de vidange d'huile
Cartouche à vide
12. Cartouche complète avec joint de
carter
Corps de montage
13. Corps complet (pièces répertoriées
séparément ci-dessous)
14. Joint de l'arbre
15. Joint torique pour valve d'injection
de gaz
Modèle Tension Fréquence Courant
93530 115V
93533 230V*
*Le modèle 93533 est câblé en usine pour 230 V. Il
peut également être configuré pour 115 V c.a. Enle-
vez la plaque d'interrupteur du moteur et établissez
les connexions indiquées sur l'étiquette du moteur.
Ritchie Engineering Co., Inc.
YELLOW JACKET Products Div.
10950 Hampshire Ave., S.
Bloomington, MN 55438-2623
États-Unis
©2020 Ritchie Engineering Co., Inc.
Modèles 93530, 93533, 93539 – 8 CFM (190 l/m)
92966
92941
93386
93359
92933
92934
92935
92932
92967
92968
92956
92957
92969
93354
93398
60 Hz 7A
50 Hz* 4A
Téléphone : (+1) 800-769-8370
Téléphone international :
(+1) 952-943-1333
Télécopie : (+1) 800-322-8684
Imprimé aux É.U .
Moteur
16. 0,4 kW (½ hp) – 230 V/50 Hz*
(comprend les éléments 18 et 19)
17. 0,4 kW (½ hp) – 115 V/50 Hz*
(comprend les éléments 18, 19 et 20)
18. Boulons moteur 8/32 x 18,4 cm
(7-1/4 po) (4)
19. Interrupteur à bascule
20. Rallonge de 2,4 m (8 pieds)
21. Rallonge UE de 2,4 m (8 pi) de
long (détachable CEI-320)
22. Rallonge R.-U. de 2,4 m (8 pi) de
long (détachable CEI-320)
Pièces d'assemblage final
23. Vis à tête cylindrique
8/32 x 1,6 cm (5/8 po)
24. Joint du carter d'huile
25. Couplage pompe / moteur
26. Kit d'assemblage du pied droit ou
gauche avec vis
27. Déflecteur de cartouche
28. Montage en bandoulière
29. Boucle de corde avec vis et ron-
delle
Les cordons endommagés doivent être remplacés à
l'aide de kits spéciaux disponibles auprès du fabri-
Poids
14,0 kg
16 ou 17,
(30,8 lb)
18, 19, 20,
14,7 kg
21, 22
(32,5 lb)
28
13,
14, 15
2
4
26
8
Courriel :
custserv@yellowjacket.com
Site Internet :
www.yellowjacket.com
Pièce numéro 142884 Rév. E
0,4 kW (½ hp)
93513
0,4 kW (½ hp)
93505
93099
93117
93115
95431
95432
93506
92942
93047
92959
92940
92943
92970
3
4
10
1
5
6, 7
9
10
27
