Utilisation de la fonction FFT

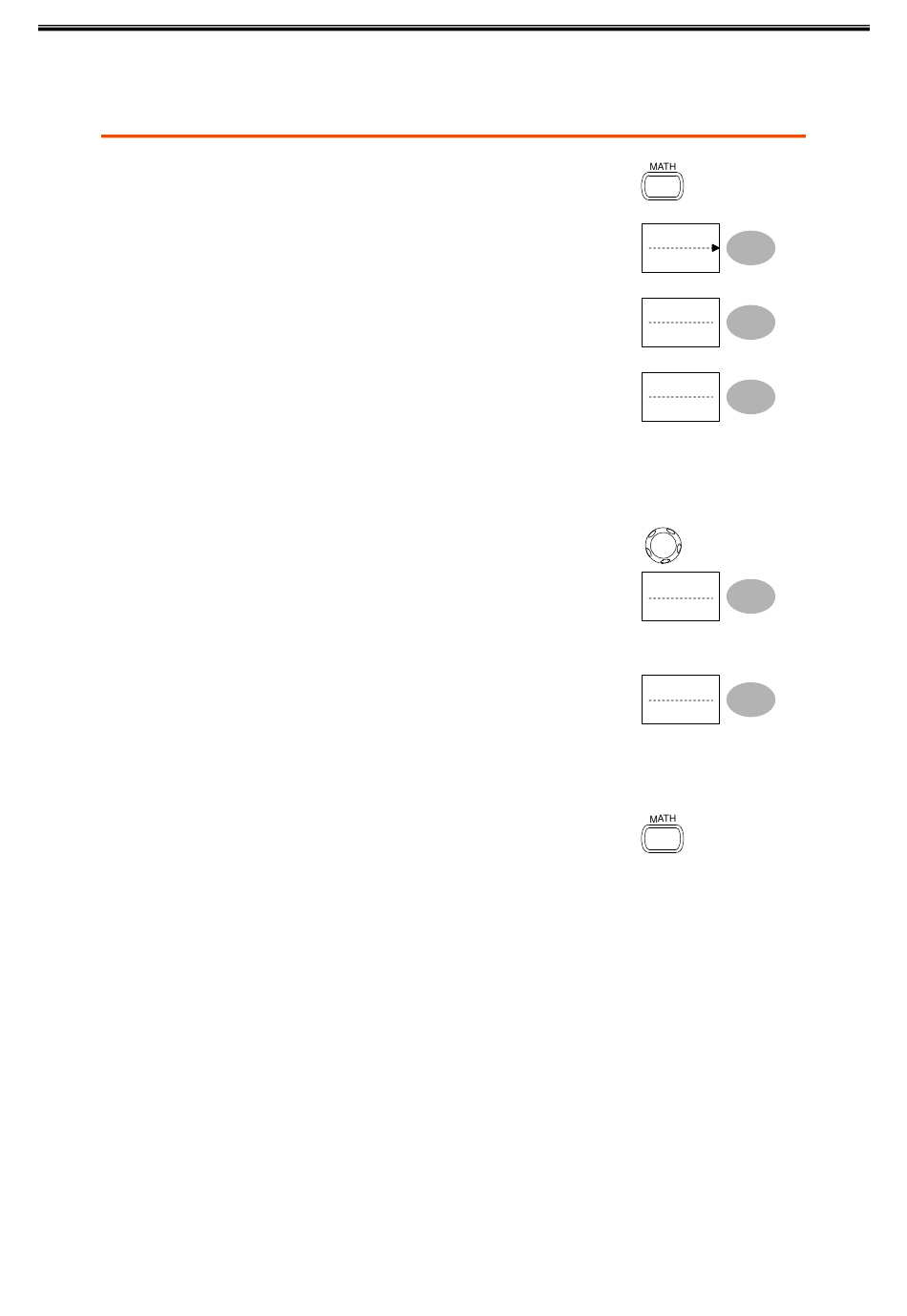

Procédure
1. Appuyez sur la touche Math.
2. Appuyez de façon répétée sur Operation pour
sélectionner FFT ou FFT RMS.
3. Appuyez de façon répétée sur Source pour
sélectionner la voie de la source.
4. Appuyez de façon répétée sur Window (Fenêtre)
pour sélectionner le type de fenêtre FFT.
5. Les résultats FFT apparaissent à l'écran. L'échelle horizontale passe du temps à
la fréquence et l'echelle verticale passe de la tension en dB ou valeur RMS (eff.).
6. Pour déplacer la forme d'ondes FFT
verticalement, utilisez le bouton de variation. La
position sera mise à jour dans Position.
Gamme
7. Pour sélectionner l'échelle verticale de la forme
d'ondes FFT, appuyez de façon répétée sur
Unit/Div(FFT) ou Volt/Div(FFT RMS).
Gamme
8. Pour faire disparaître le résultat FFT de l'écran,
appuyez à nouveau sur la touche Math.
–12.00 Div ~ +12.00 Div
1, 2, 5, 10, 20 dB/Div
Volt/Div
MANUEL D'UTILISATION
Operation
FFT
Source
CH1
Window
Hanning
VARIABLE
Position
0.00 Div
Unit/Div
1dB
