DESCRIPTION
Le RGL300 est une colonne indicatrice lumineuse à leds destinée à indiquer, dans un contexte radio,
dès qu'un micro est à l'antenne, hors antenne, visualiser la réception d'un appel téléphonique ou
autres. L'utilisation de leds permet une durée de vie très importante ainsi qu'un choix vaste de
couleurs
Le RGL300 est composable en deux, trois, quatre ou cinq disques lumineux.
Pour chaque RGL300 possibilité de choisir :

* le nombre d'anneaux (de 1 et 5)
* la couleur des anneaux. 5 couleurs disponibles (rouge, vert, jaune, bleu et blanc)
* l'allumage fixe ou clignotant et indépendamment par anneau.
Elément buzzer disponible.

En fonction de l'ambiance lumineuse un switch permet deux types de luminosité d'éclairage soit

pour être très visible, soit pour être discret en ambiance tamisée.
La connectique est facilitée par l'emploi de cordon RJ45 à connecter sur l'interface ASM100.

Un connecteur RJ11 permet de connecter directement une ligne téléphonique de façon à faire

clignoter l'anneau jaune sur une entrée d'appel.
Fixation du RLG300 directement sur la table, ou fixation murale à l'aide d'une équerre.

Les références :
* RGL300H : Colonne indicatrice lumineuse à leds 400mm avec un anneau rouge
* RGL300L : Colonne indicatrice lumineuse à leds 124.5mm avec un anneau rouge
* RGL300RB : Anneau bleu
* RGL300RG : Anneau vert
* RGL300RR : Anneau rouge
* RGL300RW : Anneau blanc
* RGL300RY : Anneau jaune
* RGL300WM : Equerre de fixation murale

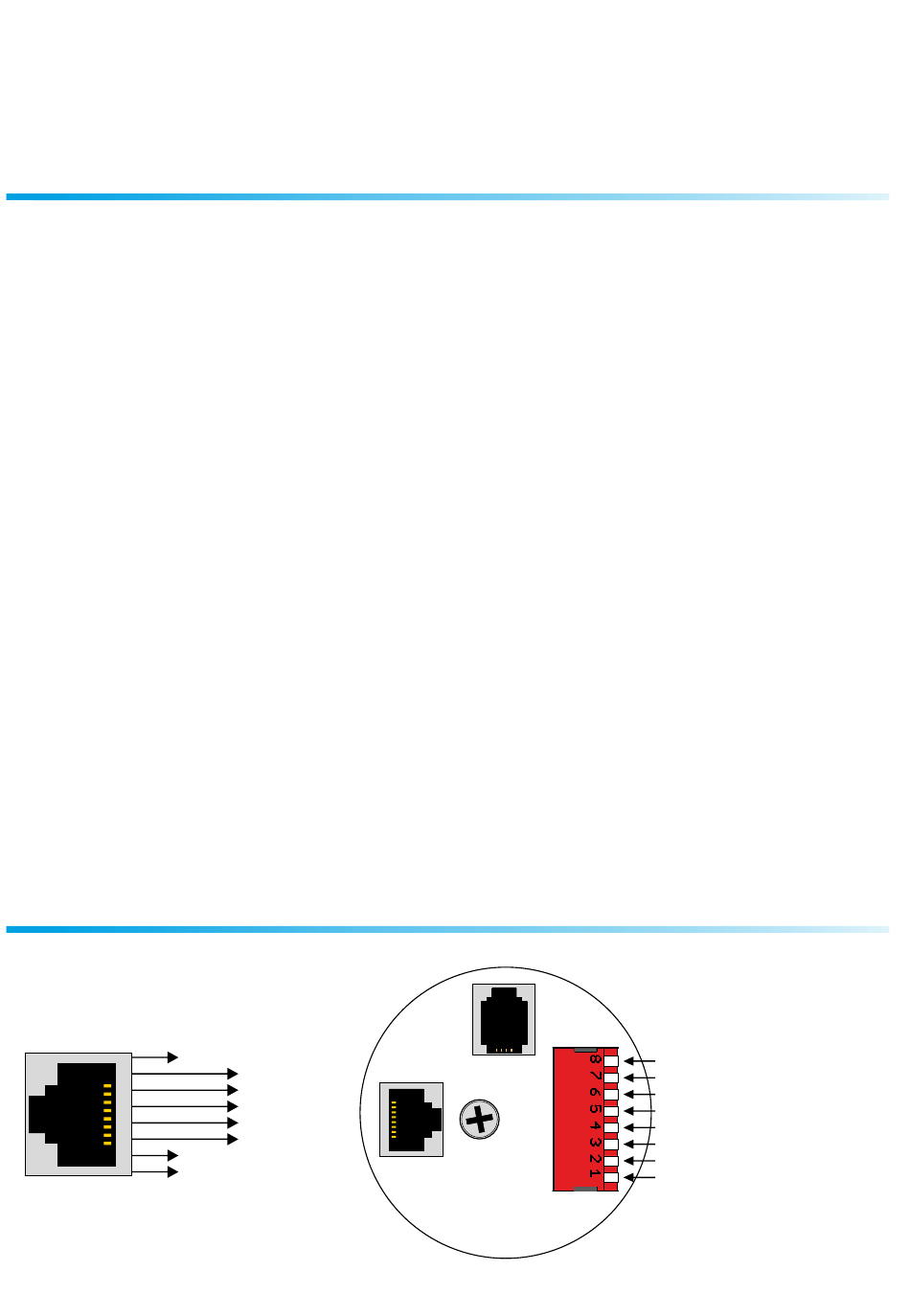

CABLAGE
1
2
3
4
5
6
7
8
FRANCAIS
LE RGL 300
NC
Vert
Jaune
Bleu
Blanc
Rouge
+24V
0V
6
Eteint le vert sur présence rouge
Allume le vert sans commande
Luminosité
Clignotement blanc
Clignotement bleu
Clignotement jaune
Clignotement vert
Clignotement rouge
Rami - RGL300
