Etape 4: Connecter les nappes de connexion, les fils du
boîtier et l'alimentation

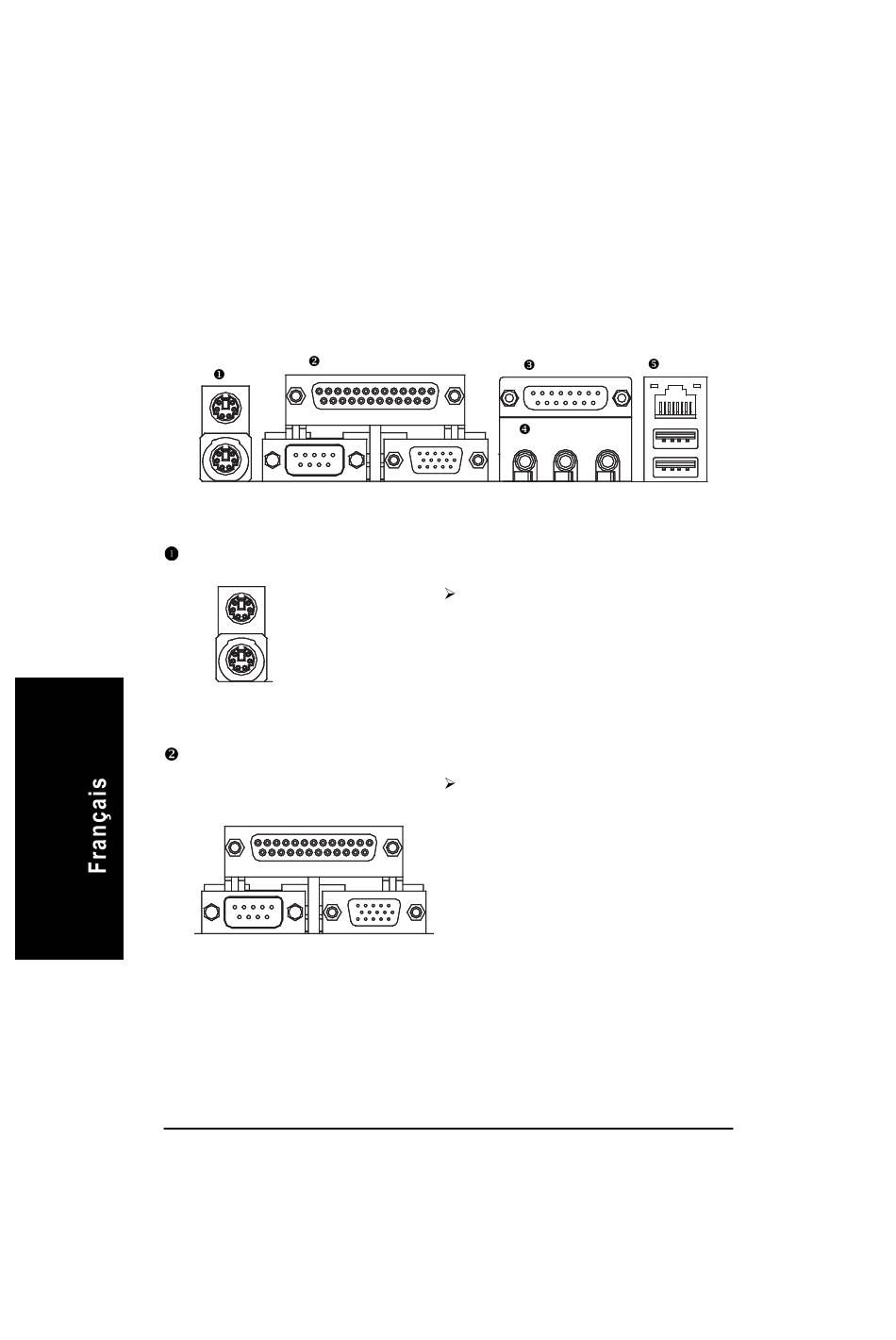

Etape 4-1: Présentation des E/S du panneau arrière
Connecteurs Clavier PS/2 et Souris PS/2
Connecteur Souris PS/2
(6 broches Femelle)
Connecteur Clavier PS/2
(6 broches Femelle)
Port Parallèle, Port Série et Port VGA (LPT/COMA/VGA)
Port Parallèle
(25 broches Femelle)
COMA
Port Série
(9 broches Mâle)
Carte mère GA-8GE667 Pro
Ces connecteurs acceptent les souris et claviers
PS/2 standard.
Ce connecteur accepte 1 port COM standard, 1
port Parallèle et 1 port VGA. Des périphériques
comme des imprimantes peuvent être connectés
sur le port Parallèle; une souris et un modem etc
peuvent être connectés sur le port Série.
VGA
Port VGA
(15 broches Femelle)
- 12 -
