Mode d'emploi
Interrupteur de sécurité
5.2
Apprentissage de l'actionneur / détection de l'actionneur
Les interrupteurs de sécurité avec codage standard sont prêts à l'em-
ploi à la livraison.
Les interrupteurs de sécurité avec codage individuel doivent être appai-
rés selon la procédure d'apprentissage suivante:
1. Mettre l'interrupteur de sécurité hors tension puis sous tension.
2. Placer l'actionneur dans la zone de détection. Le processus d'ap-
prentissage est signalé par les trois LED de l'interrupteur de sécurité
comme suit: LED verte éteinte, LED rouge allumée, LED jaune
clignote (1 Hz).
3. Après 10 secondes, les clignotements deviennent plus brefs (3 Hz)
pour inviter l'utilisateur de couper la tension d'alimentation de l'inter-
rupteur de sécurité. (Si la tension n'est pas coupée dans les 5 mi-
nutes, l'interrupteur de sécurité arrête le processus d'apprentissage
et émet cinq clignotements rouges pour signaler "défaut actionneur").
4. Lors de la prochaine mise sous tension, l'actionneur doit être détecté
une nouvelle fois pour activer le code d'actionneur appris. Ainsi, le
code activé est définitivement sauvegardé.
Pour la version -I1, l'appairage de l'interverrouillage de sécurité et de
l'actionneur ainsi réalisé est définitif et irréversible.
Pour la version -I2, le processus d'apprentissage peut être répété avec
autant d'actionneurs RST 36 souhaités. Après l'apprentissage d'un
nouvel actionneur, le code du précédent actionneur n'est plus valide.
En plus, le nouvel actionneur n'est qu' opérationnel au bout d'un temps
d'anti-fraude de 10 minutes. La LED verte clignote jusqu'à l'expiration
du temps d'attente et jusqu'à la détection du nouvel actionneur. En cas
d'une coupure de courant pendant l'écoulement du temps, le compteur
de temps des 10 minutes démarre encore une fois.
5.3
Réglage de la force de maintien

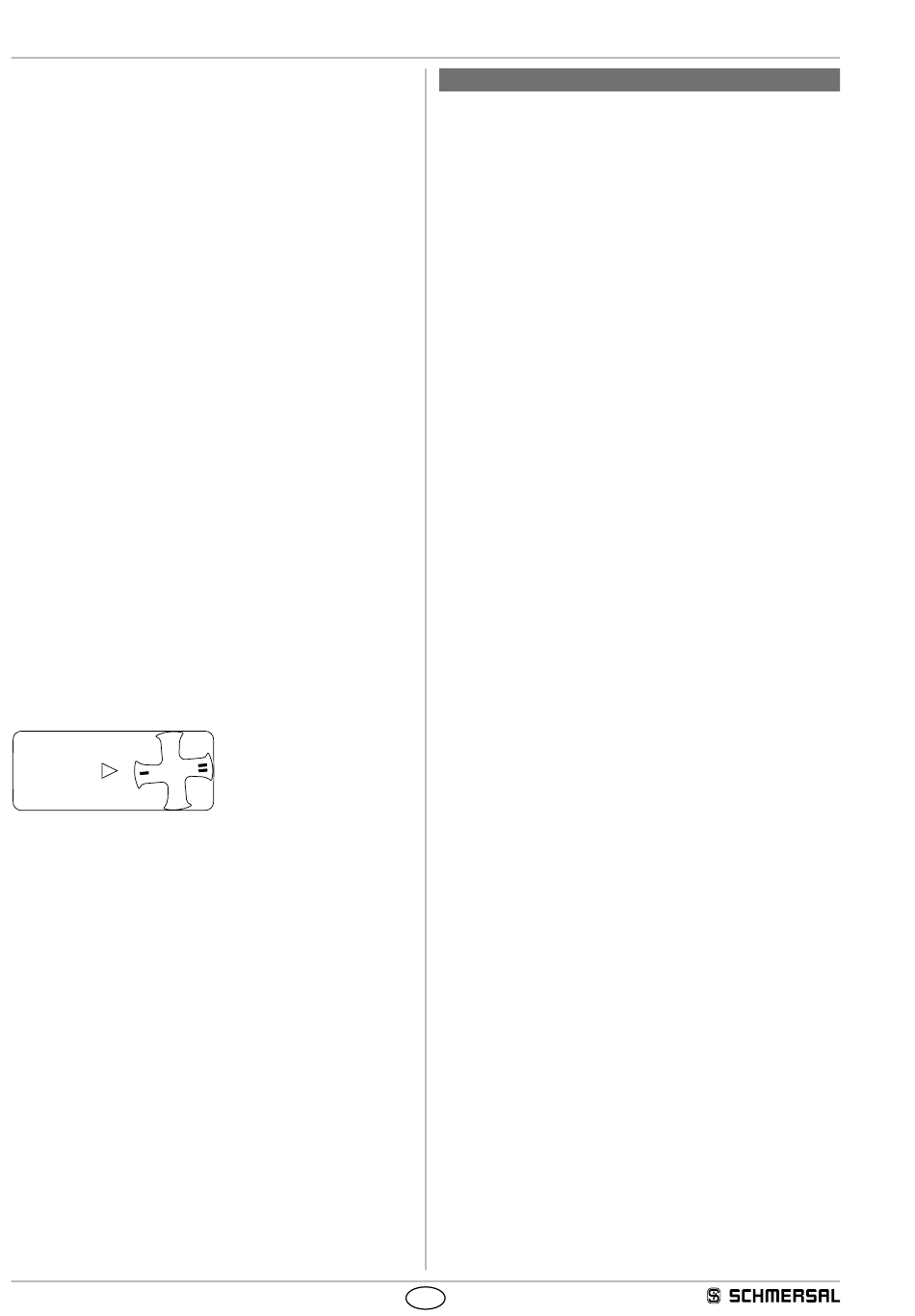

Pour garantir un fonctionnement correcte de l'appareil, la croix de Malte
rotative doit être en position I ou II tant que le protecteur est ouvert.
La force de maintien peut être ajustée en tournant la croix de verrouil-
lage rotative à 180°.
En position I, la force de maintien s'élève à environ 25 N.
En position II, la force de maintien s'élève à environ 50 N.
6
6.
Fonction diagnostique
6.1
LED diagnostiques
L'état de fonctionnement de l'interrupteur de sécurité, mais aussi les
défauts sont signalés par LED trois de couleurs.
vert (power)
Tension d'alimentation présente
jaune (état)
Etat de fonctionnement
rouge (fault)
Défaut (voir tableau: codes de clignotement des
LED diagnostiques rouges)
6.2
Interrupteur de sécurité avec sortie diagnostique
conventionnelle
La sortie diagnostique avec protection contre les courts-circuits peut
être utilisée pour la signalisation d'état dans le circuit contrôle-com-
mande (p.ex. dans un API).
La sortie diagnostique n'est pas une sortie de sécurité!
Défaut
Les défauts affectant la fonction de sécurité de l'interrupteur de sécurité
(défauts internes) entraînent le déclenchement des sorties de sécurité
pendant le temps de risque. Un défaut qui n'affecte pas immédiatement
la fonction de sécurité de l'interrupteur de sécurité (court-circuit trans-
versal, température ambiante trop élevée, sortie de sécurité à
+ 24 VDC), provoque un déclenchement temporisé (voir tableau 2).
Après la rectification du défaut, le message d'erreur est acquitté par
l'ouverture du protecteur correspondant.
Avertissement de défaut
Un défaut s'est produit, entraînant le déclenchement des sorties de
sécurité après 30 minutes (la LED "FAULT" clignote, voir tableau 2). Les
sorties de sécurité restent enclenchées. Ceci permet un arrêt contrôlé du
processus. L'avertissement de défaut est acquitté dès que la cause est
éliminée.
FR
AZ300
