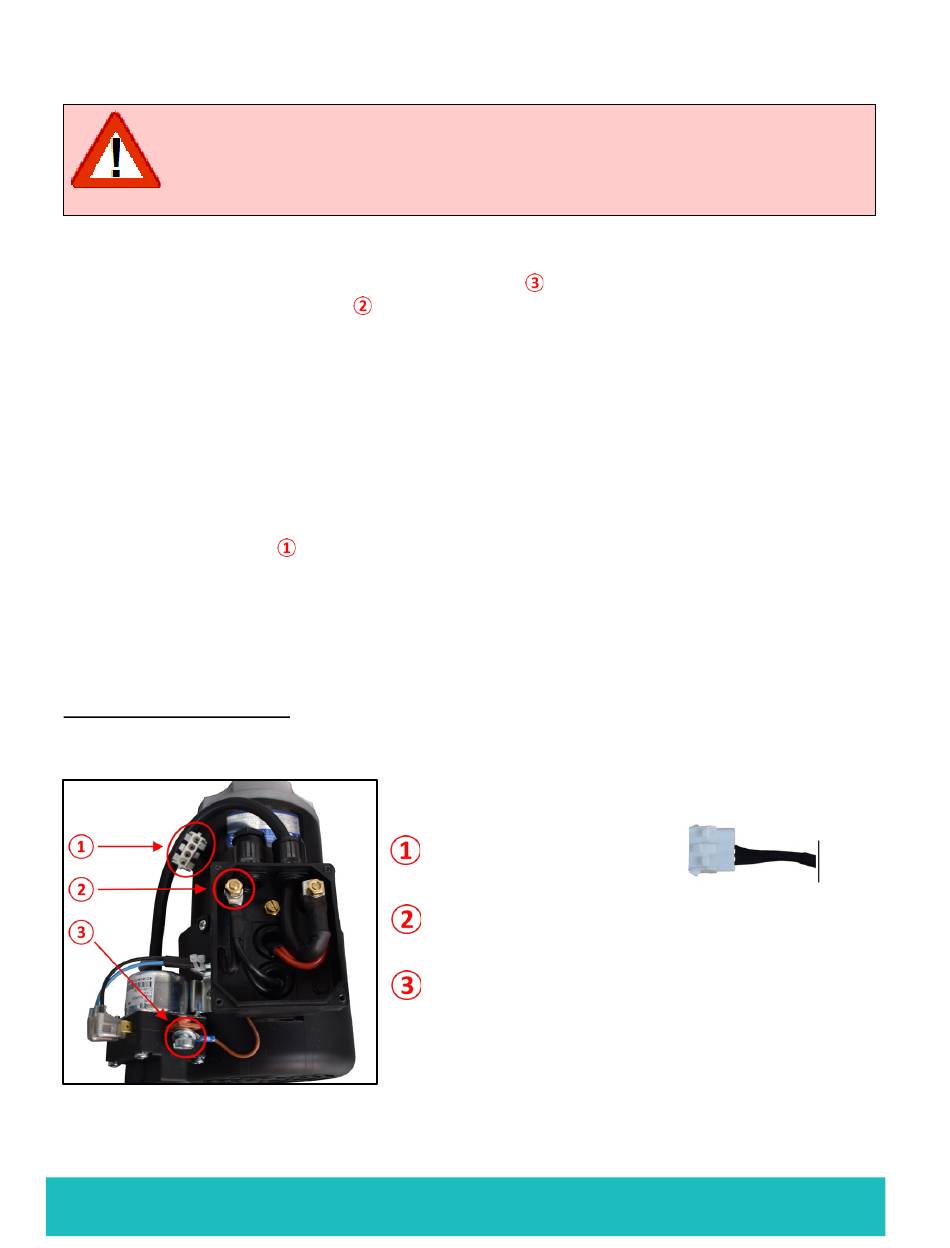

4) Raccordements électriques des moteurs
Ne jamais travailler sous tension ! Coupez l'alimentation de
toute votre installation.
Ø Le raccordement électrique sur le moteur 12 ou 24 Volts doit se faire en respectant la
polarité : positif sur le relais avec le fil marron
Volts avec le fil vert/jaune
Ø Selon le type de tension, fixer le porte-fusible 12 volts ou le disjoncteur 24 Volts
(fourni).
Ø Prévoir du câble de section suffisante : 35 à 50 mm² pour le 12 Volts et 35mm² pour le
24 Volts.
Ø Le câble de commande du dessalinisateur a une longueur de 5 mètres et une broche
avec détrompeur
Ø Le tableau de commande doit toujours être alimenté en courant continu.
Moteur 12 ou 24 Volts
FREEDOM DC NAVIGATOR-60 v2.4 (04/2021)
ATTENTION!
.
(voir page 12, câble n°5).
Broche de raccordement
Raccorder le câble négatif de la batterie
Raccorder le câble positif de la batterie
(Ne pas oublier d'installer le porte-fusible)
et négatif sur le moteur 12 ou 24
Page 10
