CYBER-HEAD - Lyre DMX à 69 LED RVB avec lecteur SD card pour programmes
7 - Câblage et adressage

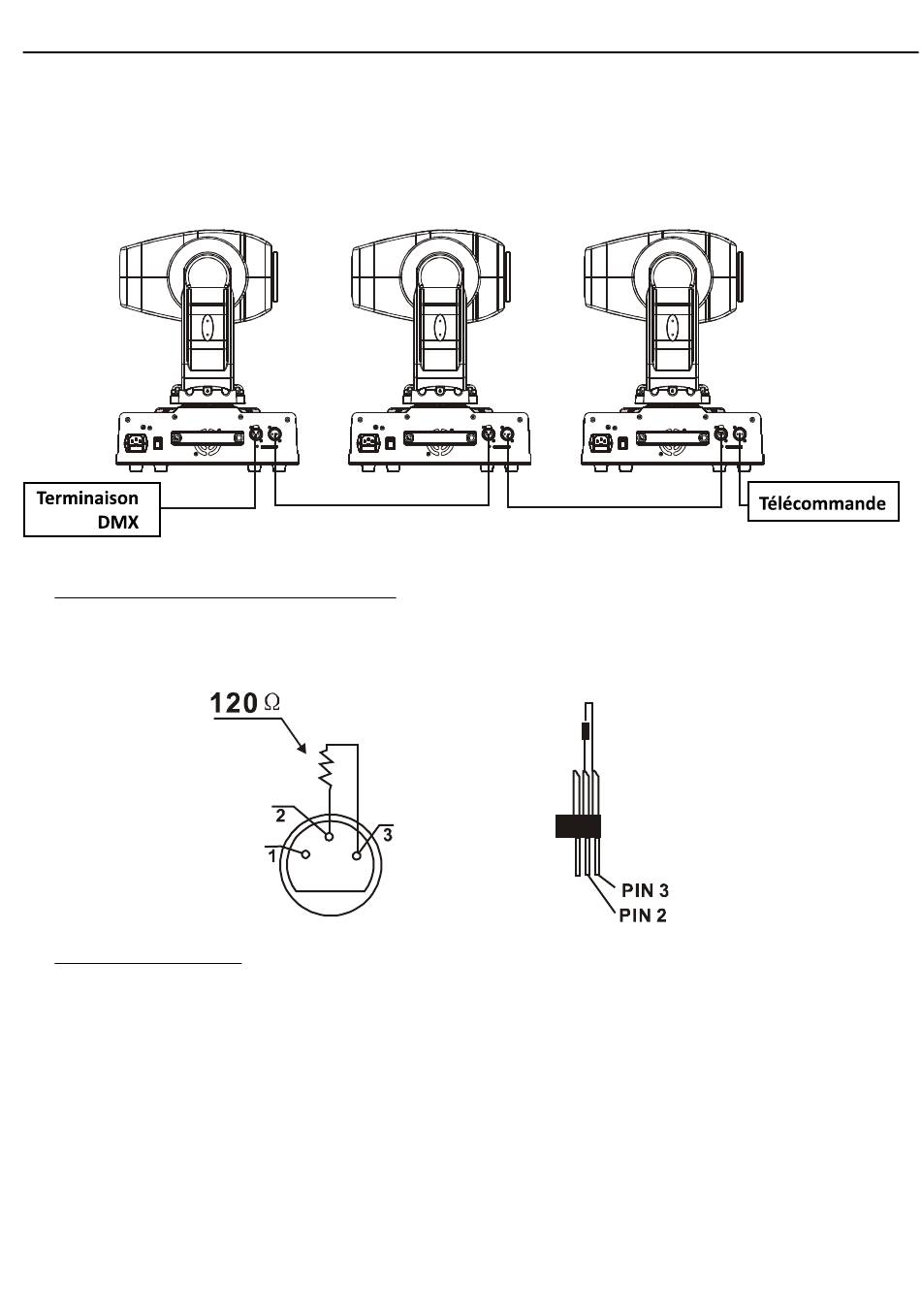

Branchement de la télécommande DMX :
Branchez la prise femelle de votre câble XLR à la sortie XLR de votre télécommande DMX et la prise mâle à
l'entrée de la lyre. Reliez vos lyres les unes aux autres via des câbles XLR.
DMX
Controller
terminator
Branchement DMX avec un terminaison DMX :
Pour une installation DMX où les câbles ont à couvrir une distance de plus de 100 m, il est recommandé
d'utiliser un terminal DMX qui est tout simplement une prise XLR munie d'une résistance de 120 Ohm soudée
entre les bornes 2 et 3. Branchez cette fiche à la sortie DMX du dernier appareil de la chaîne.
Adressage des appareils :
Tous les appareils doivent avoir une adresse DMX quand vous utilisez un signal DMX, ainsi l'appareil répondra
au signal qui lui est adressé. L'adresse est le numéro du canal sur lequel l'appareil reçoit l'information envoyée
par la télécommande DMX. Vous attribuez l'adresse DMX d'une lyre en programmant le numéro du canal sur
l'afficheur situé sur le socle de l'appareil.
Vous pouvez programmer tous les appareils sur la même adresse ainsi tous les appareils répondront au même
signal DMX simultanément, ou vous pouvez programmer chaque appareil sur des adresses différentes, ainsi
chaque appareil répondra à son signal DMX, ils seront donc indépendants.
Le CYBER-HEAD fonctionne grâce à 10 canaux.
Pour adresser séparément chaque appareils vous devez sauter 10 canaux entre chaque adresse.
L'adresse du premier appareil sera 1, celle du second appareil sera 11 (1+10), celle du troisième appareil sera 20
(11+9), ainsi de suite.
Page 7
