CYBER-HEAD - Lyre DMX à 69 LED RVB avec lecteur SD card pour programmes

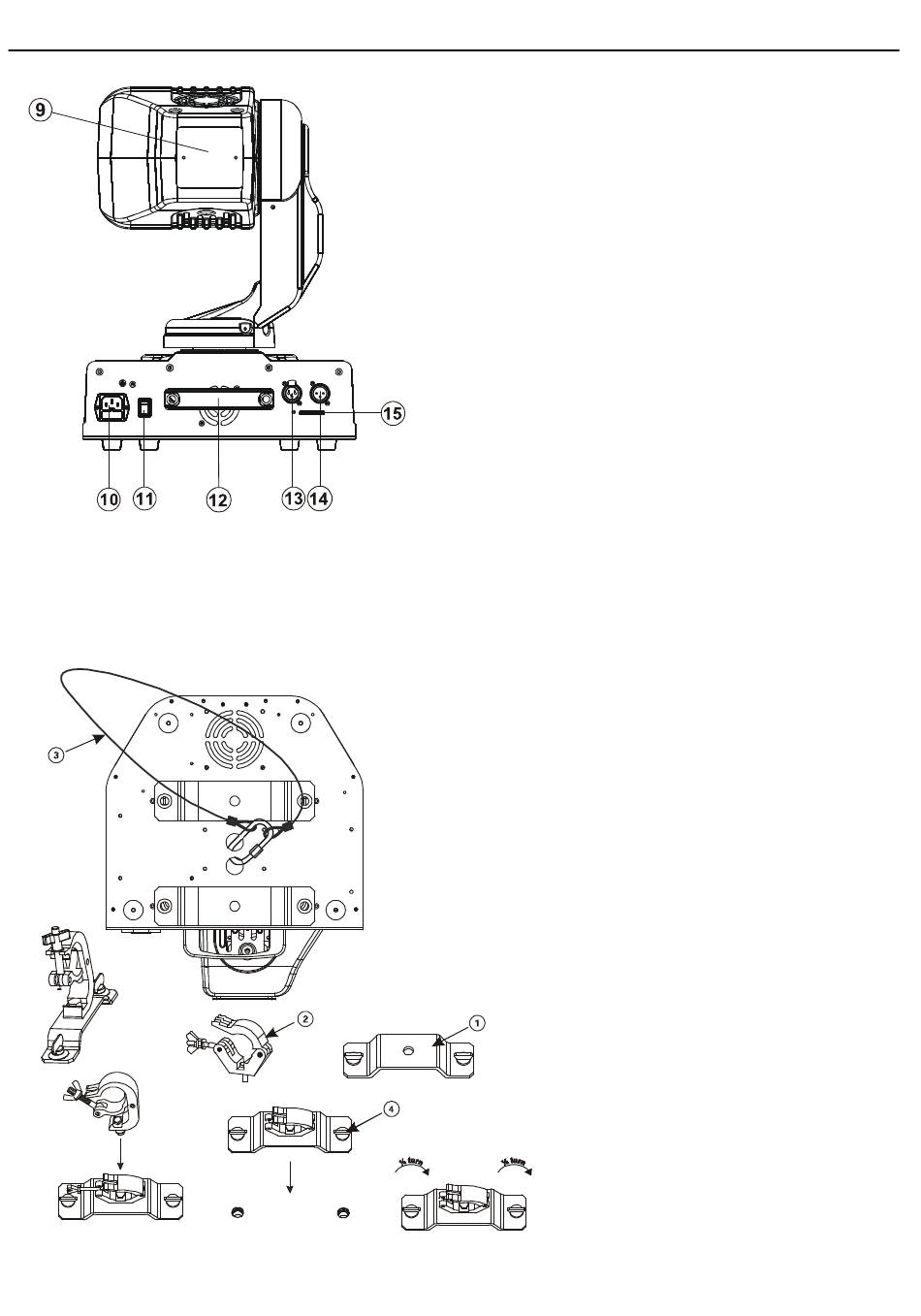

6 - Installation des systèmes QuickLock
Page 6
9 - Trappe (non utilisée)
10 - Entrée alimentation / fusible
Fusible : 2A - 250V ; 5 x 20 mm
11 - Interrupteur de mise sous tension
12 - Poignée de transport
13 - Sortie DMX
14 - Entrée DMX
15 - Lecteur de carte SD
La CYBER-HEAD est fournie avec un logiciel qui permet
de réaliser sur PC ses propres programmes internes.
Une fois édités sur PC, les programmes internes peuvent
être injectés dans la mémoire de la CYBER-HEAD via une
carte SD.
Utilisez ce slot pour transférer vos programmes vers la
CYBER-HEAD.
1 - Support de crochet
2 - Crochet
3 - Elingue de sécurité
4 - Système Quick-lock
Le projecteur CYBER-HEAD est
fourni avec deux systèmes Quic-
kLock qui vous garantissent des
manipulations rapides.
L'exemple ci-dessus vous montre le
principe de montage d'une fixation
Omega.
1 - Accrochez les fixations Omega
ou un crochet sur les systèmes
QuickLock.
2 - Positionnez chaque ensemble
Omega - QuickLock dans les perça-
ges situés sous le CYBER-HEAD.
3 - Tournez les deux papillons de
chaque système QuickLock d'un
quart de tour.
