Section 1 : Montage et configuration

Attelage au tracteur

Consulter la Figure 1-3 :
!
DANGER
Afin d'éviter des blessures graves ou la mort :
Un risque d'écrasement est présent pendant l'accouplement et le
désaccouplement de l'outil. Ne pas autoriser quiconque à se tenir entre
le tracteur et l'outil pendant une manœuvre à reculons du tracteur
jusqu'à l'outil ou en marche avant pour éloigner le tracteur de l'outil.
Ne pas actionner les commandes de levage à trois points hydrauliques
pendant que quelqu'un se trouve directement derrière le tracteur ou
près de l'outil.
IMPORTANT : Du liquide hydraulique doit être ajouté dans
le réservoir hydraulique de la débroussailleuse et la sou-
pape d'arrêt doit être complètement ouverte avant d'activer
la pompe. Autrement, la pompe hydraulique subira des
dommages.
IMPORTANT : Bien qu'il soit possible d'utiliser un dispositif
d'attelage éclair, cela n'est pas recommandé parce qu'il
recule l'outil d'environ 13 cm (5 po) et gène la vue de l'utili-
sateur.
REMARQUE : Les instructions d'installation de l'arbre de
transmission suivront après l'accouplement de la
débroussailleuse au tracteur. La raison étant que la
distance entre l'arbre de prise de force du tracteur et l'arbre
d'entrée du multiplicateur de vitesse peut varier d'un
tracteur à l'autre.
Préparation de la débroussailleuse
pour l'attelage
1.
La débroussailleuse doit être sur une surface de niveau
plane et solide avec le vérin de bras de rallonge (n
moté et le vérin d'inclinaison du plateau de coupe (n
déployé jusqu'à ce que le plateau de coupe soit horizontal.
2.
S'assurer que les bras à trois points inférieurs sont stabili-
sés afin d'éviter un mouvement latéral excessif.
37298
4 juillet 2017
Table des matières
o
9) esca-
o
8)
TROU D'ATTELAGE
DANS L'ATTELAGE
TROIS POINTS
CENTRAL SUPÉRIEUR
ARBRE DE PRISE
DE FORCE
BARRE DE
TRACTION
TROUS D'ATTELAGE
DANS LES BRAS DE
LEVAGE À TROIS
POINTS INFÉRIEURS

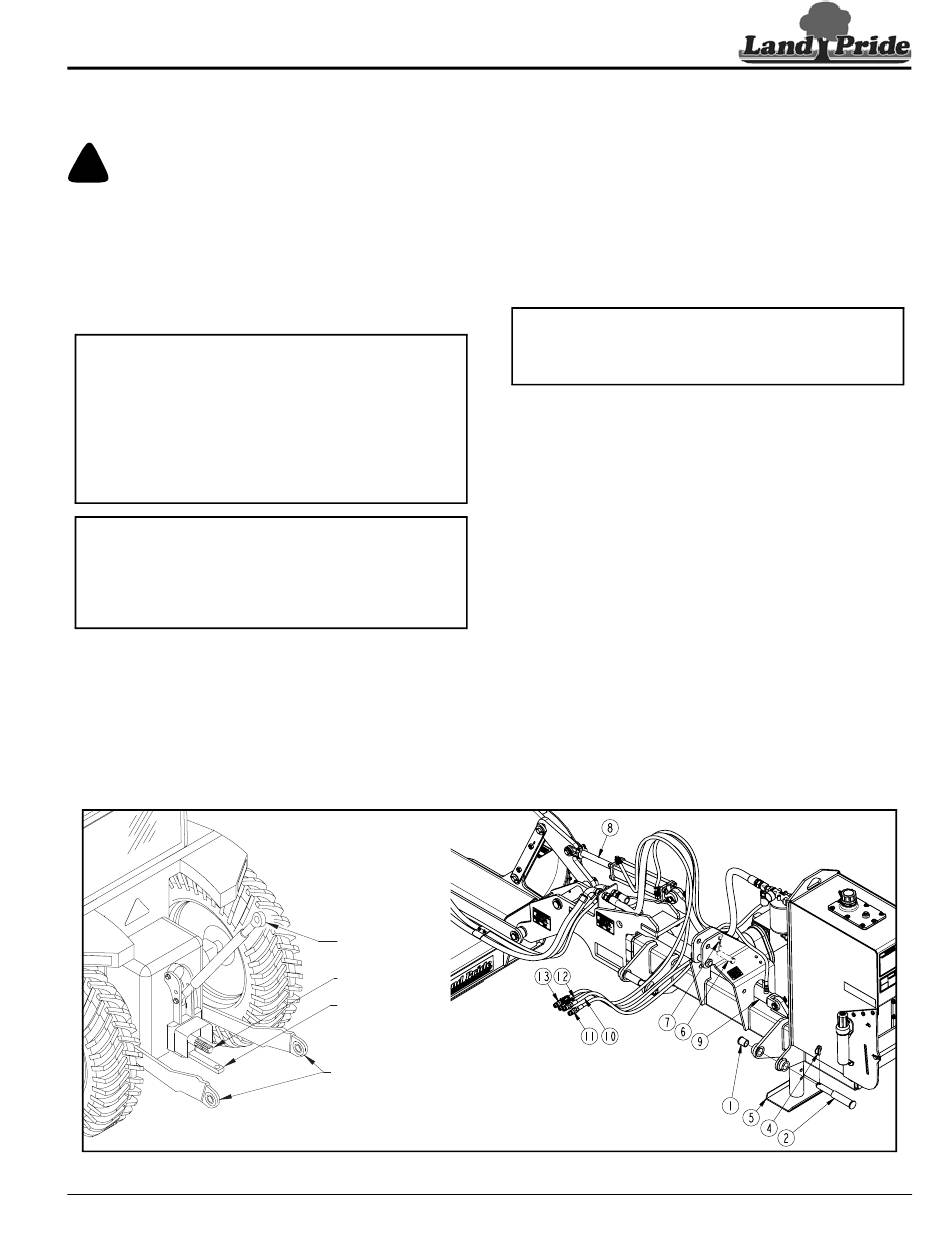

Raccordement à trois points à l'attelage standard de la catégorie II
Figure 1-3
Débroussailleuse rotative de fossé/talus DB2660 et DBM2660 316-317M-FRC
Attelage à trois points à l'attelage standard
de la catégorie II
Consulter la Figure 1-3 :
1.
Reculer lentement le tracteur jusqu'à la débroussailleuse en
utilisant les commandes hydrauliques à trois points pour
abaisser et positionner les trous d'attelage des bras de levage
entre les plaques de la chape de la débroussailleuse, en ligne
avec les trous de goupille d'attelage de la plaque de chape.
2.
Régler le sélecteur de vitesses du tracteur en mode de
stationnement ou engager le frein de stationnement, couper
le moteur et retirer la clé de contact.
REMARQUE : Consulter la Figure 1-5 à la page 16 :
L'entretoise d'attelage (n
o
raccordement de l'attelage standard à trois points de la
catégorie II.
3.
Fixer les bras à trois points inférieurs de la catégorie II aux
chapes sur la débroussailleuse à l'aide des goupilles d'atte-
lage (n
o
2), des bagues à bride (n
d'essieu (n
o
4).
4.
Ajuster la longueur de l'attelage à trois points central supé-
rieur pour aligner le trou d'attelage central sur le trou de
goupille d'attelage central de la débroussailleuse.
5.
Fixer l'attelage central supérieur à la débroussailleuse en
utilisant l'axe de chape (n
d'axe (n
o
7) fournis par le client.
6.
Raccorder les tuyaux (n
de rallonge (n
o
9) à une seule sortie double sur le tracteur.
Cette procédure est idéale si le raccordement est effectué
sur le levier de commande le plus proche de l'utilisateur.
7.
Si cela n'a pas encore été fait, raccorder les tuyaux (n
et 13) au levier de commande le plus éloigné de l'utilisateur.
os
Les tuyaux (n
12 et 13) sont reliés au vérin de pivot du pla-
o
teau de coupe (n
8). Ce levier de commande doit pouvoir
être placé à la position flottante lorsque l'appareil comprend
une roue de jauge.
8.
Retourner au tracteur et soulever lentement l'attelage à
trois points du tracteur d'environ 2,54 à 5 cm (1 ou 2 po).
Couper le moteur du tracteur et retirer la clé de contact.
3) n'est pas utilisée pour le
o
1) et des chevilles
o
6) et le dispositif de retenue
os
10 et 11) reliés au vérin du bras
37292
os
12
15
