Hauppauge USB-Live2 Guide D'installation Rapide

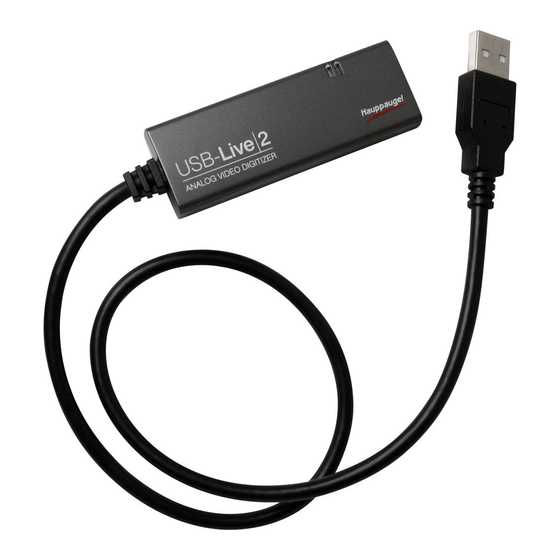

USB-Live2
Guide d'installation rapide pour Windows
Hauppauge Digital Europe - France
Tél: +33 (0) 6 58 02 91 07
Email: support@hauppauge.fr
web: www.hauppauge.fr
1. Inclus dans la boîte
• USB-Live2 périphérique de capture
vidéo
• WinTV v8 Télécharger document
avec numéro de série*
Pour le contenu exact veuillez vous ré-
férer à la description de l'emballage
sur la boîte.
* Conservez ce numéro de série dans
un endroit sûr. Il vous sera utile pour
les installations futures.
2. Comment fonctionne l'USB-Live2
USB-Live2 est un dispositif de capture vidéo Windows. Il peut être utilisé pour la
numérisation et la compression vidéo à partir de caméras vidéo, magnétoscopes et
autres appareils créant des signaux vidéo analogiques.
Deux applications sont fournies avec l'USB-Live2:
• WinTV v8, qui est utilisé pour l'affichage vidéo en direct sur l'écran de votre PC et
créé des enregistrements vidéo
• Hauppauge Capture, qui est utilisé pour afficher la vidéo en direct, l'enregistrement
vidéo, effectuer des simples coupes vidéo, et télécharger des vidéos sur YouTube
Lors de l'enregistrement vidéo en direct avec l'application WinTV v8 l'USB-Live2 crée
un fichier .TS (Transport Stream). En utilisant les options de l'application WinTV v8,
vous pouvez également créer des fichiers .mpeg.
Avec Hauppauge capture vous pouvez enregistrer vos vidéos, effectuez des coupes
simples et ensuite les télécharger directement sur votre chaîne YouTube.
USB-Live2 est basé sur un pilote de capture Windows WDM, qui est compatible avec
la plupart des applications vidéo qui utilisent des dispositifs de capture WDM.
5. Installation des logiciels USB-Live2
Note:
• Pour cette étape, il est nécessaire que l'USB Live2 soit connecté à un port USB.
• Il est recommandé de désactiver votre logiciel anti-virus pour la durée de l'installa-
tion du logiciel.
• Une connexion Internet est requise pour l'activation du logiciel.
Installation des WinTV v8
Ouvrez votre navigateur internet et
entrez le lien de telechargement de
WinTV V8 dans la barre d'adresse.
Ou autre solution:
www.hauppauge.fr ,
cliquez sur "SUPPORT" et cliquez
ensuite sur "WinTV v8".
Telechargez le fichier sur votre ordi-
nateur.
Executez le fichier teechargé, par
exemple : wintv8setup_34148.exe
(Le numero de version peut chan-
ger).
Sélectionnez la langue et cliquez sur
suivant et suivez les instructions à
l'ecran.
Le pilote USB-Live2 est installé.
Lorsque vous êtes invité à entrer le
numéro de série: entrez le numéro
de série present sur le document de
telechargement WinTV v8.
L'application WinTV est maintenant
installée. Il est recommandé d'utiliser
les paramêtres par default pour ce
programme et ses fichiers.
Après l'installation, vous trouverez
une icône "WinTV 8" sur votre bu-
reau ainsi qu'un dossier Hauppauge
WinTV dans le menu Démarrer de
Windows.
Installation des Hauppauge
Capture
Pour telecharger et installer Haup-
pauge Capture, visitez :
www.hauppauge.fr ,
cliquez sur "SUPPORT" et cliquez
ensuite sur "Hauppauge Capture".
Français
Hauppauge omputer Works, Ltd
Crown House, Home Gardens, Dartford,
Kent DA1 1DZ,
United Kingdom
Tel: (+44) 203 405 1717
Support: www.hauppauge.co.uk/contact
web: www.hauppauge.co.uk
1
3
3. Installation du périphérique USB-Live2
Branchez l'USB-Live2 sur port USB 2.0 ou 3 de votre PC Windows.
N ote: Nous déconseillons la connexion via un hub USB.
Indicateur LED
La LED bleue sera allumée lorsque l'USB-Live2 sera activé par Windows (pilote du
périphérique installé).
La LED verte sera allumée en complément si un signal vidéo est détecté.
4. Connexion d'une source
Le connecteur A / V peut être retiré de l'USB-Live2 en appuyant sur le bouton «push»
connecteur A / V.
Branchez le câble d'entrée A / V sur le connecteur sur le côté de l'USB-Live2 (voir
photo ci-dessous).
• Connectez le signal vidéo de votre source A / V sur la prise RCA jaune ou la prise
S-Vidéo noir du câble d'entrée A / V.
• Connectez le signal audio sur les prises RCA rouge et blanc.
Connecteurs du câble d'entrée A / V :
RCA jaune : Entrée vidéo Composite
RCA rouge : Entrée Audio, canal droite
RCA blanc : Entrée Audio, canal gauche
Mini-DIN : Entrée S-Video
N ote: Lorsque vous utilisez la connexion S-Vidéo, l'audio doit être connecté
aux prises RCA rouge et blanc, car le câble S-Vidéo ne transporte que des
informations (signaux) vidéo.
Connexion d'un magnétoscope avec Péritel (SCART)
Pour connecter un magnétoscope avec prise Péritel, vous aurez besoin d'un adapta-
teur péritel-RCA marqué «Video Out» ou d'un adaptateur commutable (non inclus).
N ote: La direction du signal doit être SCART vers RCA. Un adaptateur péritel-
RCA marqué «Video In» ne convient pas.
N ote: Les magnétoscopes VHS courant ne fournissent pas de signal S-Vidéo
sur la sortie Péritel. Lorsque vous utilisez un adaptateur péritel-S-Vidéo sur
un tel enregistreur, la vidéo sera noir et blanc.
6. Exécution de WinTV v8 pour la première fois
Pour démarrer l'application WinTV
v8, double-cliquez sur l'icône WinTV
8 sur votre bureau.
Au premier démarrage de l'application, l'as-
sistant de configuration de l'USB-Live2 appa-
raît. Cochez la case «Source externes
(Composite / S-Video)» et cliquez sur
Suivant.
Il vous sera présenté les possibilité d'ajouter
une entrée composite et / ou une entrée S-
Vidéo. Soit de quitter la sélection en tant que
«AUTO» ou sélectionnez la source vidéo et
cliquez sur Suivant.
Si vous souhaitez connecter une source nor-
malement pas conçu pour fonctionner dans
votre pays, vous pouvez configurer le format
de la vidéo manuellement à partir de la liste
déroulante. Modifiez la valeur de «AUTO».
PAL ou SECAM est le format couramment
utilisé en Europe. NTSC est le format de
diffusion utilisé en Amérique du Nord.
7. Utilisation de WinTV v8
Prévisualisation
Démarrer la
vidéo en direct
Ouvrir le fichier
pour la lecture
Menu Stop
Paramètres Snapshot Enregistrer
/ V
2
Réduire
Plein écran
Fermer WinTV
Contrôle Pause /
Lecture
Muet
Sélecteur de chaînes
4
Volume
