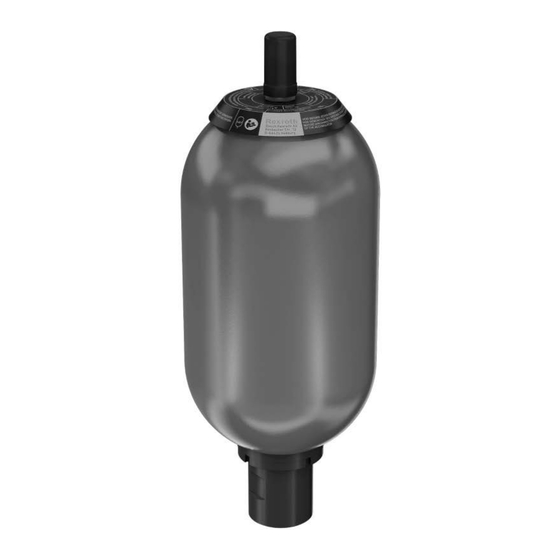

- Page 1 Accumulateur à vessie Type HAB..-6X Notice d'utilisation Remplace: 06.16 RF 50171-B/06.17 Français...
- Page 2 Nos produits sont soumis à un processus naturel d'usure et de vieillissement. © Tous droits réservés par Bosch Rexroth AG, y compris en cas de dépôt d’une demande de droit de propriété industrielle. Tout pouvoir de disposition, tel que droit de reproduction et de transfert, détenu par Bosch Rexroth.
- Page 3 EN: This product may only be used if these operating instructions are available to you in a language version that you can understand and if you have understood its content. If this is not the case, please contact your Bosch Rexroth contact partner or the responsible service point.
- Page 4 SV: Denna produkt får inte användas förrän du har mottagit en bruksanvisning på ett språk som du förstår och sedan har läst och förstått innehållet i. Om detta inte är fallet ber vi dig kontakta din kontaktperson på Bosch Rexroth eller ansvarig kundservice.
-
Page 5: Table Des Matières
Remise en service après un arrêt Fonctionnement Maintenance et réparation 10.1 Maintenance 10.1.1 Contrôles nécessaires / activités d'entretien 10.1.2 Intervalles de contrôle de l'accumulateur à vessie 10.1.3 Plan de maintenance de l'installation 10.2 Réparation RF 50171-B/06.17, type HAB ..-6X, Bosch Rexroth AG... - Page 6 11.1 Outils nécessaires 11.2 Préparation le démontage 11.3 Réalisation le démontage Élimination 12.1 Protection de l'environnement Élargissement et transformation Dépistage d'erreurs et dépannage 14.1 Comment dépister des erreurs 14.2 Tableau des défauts Caractéristiques techniques Index Bosch Rexroth AG, type HAB..-6X, RF 50171-B/06.17...
-
Page 7: Propos De La Présente Documentation
L'accumulateur à vessie de type HAB..-6X est un composant de l'installation. ▶ Respecter également les instructions relatives aux autres composants de l'installation et la documentation du constructeur de l'installation. RF 50171-B/06.17, type HAB ..-6X, Bosch Rexroth AG... -
Page 8: Représentation D'informations
évitée. Met en garde contre une situation dangereuse qui ATTENTION pourra entraîner des dommages corporels légers à moyens si elle n'est pas évitée. AVIS Dommages matériels: le produit ou l'environnement risquent d'être endommagés. Bosch Rexroth AG, type HAB..-6X, RF 50171-B/06.17... -
Page 9: Symboles
Les chiffres indiquent l'ordre des opérations. 1.3.3 Abréviations Les abréviations suivantes sont utilisées dans la présente documentation: Tableau 4: Abréviations Abréviation Signification Type HAB..-6X Accumulateur à vessie HAB, série 6X Document Rexroth en française (F: français) RF 50171-B/06.17, type HAB ..-6X, Bosch Rexroth AG... -
Page 10: Consignes De Sécurité
L'utilisation conforme implique également que vous ayez lu complètement et compris la présente notice d'utilisation et notamment le chapitre 2 "Consignes de sécurité" et le chapitre 3 "Consignes générales relatives aux dommages matériels et aux dommages du produit". Bosch Rexroth AG, type HAB..-6X, RF 50171-B/06.17... -
Page 11: Utilisation Non Conforme
Toute utilisation autre que celle décrite comme utilisation conforme est non- conforme et alors inadmissible. La Bosch Rexroth AG décline toute responsabilité pour les dommages qui résultent d'une utilisation non conforme. L'utilisateur assume seul la responsabilité des risques liés à une utilisation non conforme. -
Page 12: Consignes De Sécurité Générales
• Vous ne devez mettre en service le produit qu'après avoir vérifié si le produit final (p. ex. une machine / une installation) où sont incorporés les produits Rexroth, est conforme aux dispositions, prescriptions de sécurité et normes d'utilisation spécifiques au pays respectif. Bosch Rexroth AG, type HAB..-6X, RF 50171-B/06.17... -
Page 13: Consignes De Sécurité Spécifiques Au Produit
/ à la chaleur, p. ex. des gants, ou ne pas travailler à des surfaces chaudes / froides. ▶ Laisser refroidir / réchauffer suffisamment l'accumulateur à vessie avant de le toucher. ▶ Respecter les mesures de protection prescrites par le constructeur de l'installation. RF 50171-B/06.17, type HAB ..-6X, Bosch Rexroth AG... -
Page 14: Équipement De Protection Individuelle
• Assurer le respect des instructions de la sécurité du travail et des instructions de service. • Assurer l'observation des données de fonctionnement (température de fonctionnement admissible, pression de service maximale) indiquées sur le capuchon signalétique. Bosch Rexroth AG, type HAB..-6X, RF 50171-B/06.17... -
Page 15: Consignes Générales Relatives Aux Dommages Matériels Et Aux Dommages Du Produit
Éliminer l'accumulateur à vessie, le fluide hydraulique et l'emballage en conformité avec les prescriptions nationales de votre pays ▶ Éliminer le fluide hydraulique selon la fiche de données de sécurité valide du fluide hydraulique. RF 50171-B/06.17, type HAB ..-6X, Bosch Rexroth AG... - Page 16 La garantie s'applique exclusivement pour la configuration livrée. La garantie échoue en cas de montage, de mise en service et d'exploitation incorrect(e), ainsi qu'en cas d’utilisation non conforme et / ou de manipulation incorrecte. Bosch Rexroth AG, type HAB..-6X, RF 50171-B/06.17...
-
Page 17: Fourniture
À la livraison, les composants suivants sont également montés: • Capuchon de protection sur la valve de gonflage (1) • Capuchon de protection sur le raccord d'huile (3). L'accumulateur à vessie est livré avec apprêt. RF 50171-B/06.17, type HAB ..-6X, Bosch Rexroth AG... -
Page 18: Propos Du Produit
4 Valve de gonflage avec capuchon 8 Capuchon de protection de la d'étanchéité, insert de la valve de valve de gonflage gonflage, valve de gonflage et joint torique 9 Capuchon de protection de la valve d'huile Bosch Rexroth AG, type HAB..-6X, RF 50171-B/06.17... -
Page 19: Identification Du Produit
5.2 Identification du produit L'accumulateur à vessie est à identifier à l'aide de son capuchon signalétique. Le fonctionnement de l'accumulateur à vessie n'est autorisé que si le capuchon signalétique existe et est complètement lisible. RF 50171-B/06.17, type HAB ..-6X, Bosch Rexroth AG... - Page 20 12 Symbole pour l'accumulateur à vessie 4 Type 13 Pression de remplissage du gaz 5 Pression de service maximale 14 Référence article 6 Date de fabrication (mois / année) 15 Avertissement 2 7 Température de fonctionnement admissible Bosch Rexroth AG, type HAB..-6X, RF 50171-B/06.17...
-
Page 21: Transport Et Stockage
En fonction de la masse et de la durée de transport, les possibilités de transport suivantes existent: • Transport manuel • Transport à l'aide d'un chariot à fourche • Transport à l'aide de matériel de levage (p. ex. bande de levage, sangle de levage) RF 50171-B/06.17, type HAB ..-6X, Bosch Rexroth AG... -
Page 22: Transport Manuel
Introduire la fourche du chariot à fourche sous la palette / l'emballage de l'accumulateur à vessie. Pour le transporter, ne soulever l'accumulateur à vessie du sol que de la hauteur nécessaire pour le transport. Fig. 4: Transport à l'aide d'un chariot à fourche Bosch Rexroth AG, type HAB..-6X, RF 50171-B/06.17... -
Page 23: Transport À L'aide De Matériel De Levage
/ les sangles de levage ne glissent pas lors du soulèvement. Pour le transporter, ne soulever l'accumulateur à vessie du sol que de la hauteur nécessaire pour le transport. Fig. 5: Transport à l'aide de matériel de levage en position horizontale RF 50171-B/06.17, type HAB ..-6X, Bosch Rexroth AG... - Page 24 Soulever l'accumulateur à vessie précautionneusement avec le matériel de levage et le mettre lentement dans la position souhaitée. Fig. 6: Transport en position verticale 1 Filetage 7/8" 14 UNF-1a Bosch Rexroth AG, type HAB..-6X, RF 50171-B/06.17...
-
Page 25: Entreposer L'accumulateur À Vessie
Tenir compte du fait que, selon les dispositions locales en vigueur, les intervalles de contrôle se réfèrent le plus souvent à la date de fabrication et que ces intervalles, eux non plus, ne seront pas prolongés en raison du stockage. RF 50171-B/06.17, type HAB ..-6X, Bosch Rexroth AG... -
Page 26: Montage
à vessie doivent être suffisamment sécurisés et fixés. Fixer l'accumulateur à vessie de sorte que sa stabilité soit garantie en cas de vibrations durant l'exploitation ou d'une éventuelle rupture de la tuyauterie. Bosch Rexroth propose des dispositifs de fixation en tant qu'accessoires sous la forme de colliers de fixation et de consoles. -
Page 27: Outils Nécessaires
7.4.1 Monter l'accumulateur à vessie en position de montage verticale Fixation avec collier(s) L'accumulateur à vessie peut être fixée avec un ou deux colliers: Fig. 7: Fixation avec un collier Fixation avec deux colliers RF 50171-B/06.17, type HAB ..-6X, Bosch Rexroth AG... - Page 28 Fixer le(s) collier(s) de fixation à l'endroit / aux endroits prévu(s). ▶ Aligner le(s) collier(s) de fixation sur l'accumulateur à vessie, afin d'assurer un montage hors tension. ▶ Retirer l'appareil de levage. L'accumulateur à vessie est maintenant monté. Bosch Rexroth AG, type HAB..-6X, RF 50171-B/06.17...
- Page 29 Utiliser votre équipement de protection individuelle, p. ex. des lunettes de protection. ▶ En cas de pénétration de fluide hydraulique dans les yeux ou dans la voie sanguine ou en cas d'ingestion de fluide hydraulique, consulter immédiatement un médecin. RF 50171-B/06.17, type HAB ..-6X, Bosch Rexroth AG...
-
Page 30: Monter L'accumulateur À Vessie En Position De Montage Horizontale
– Monter la conduite hydraulique sur l'accumulateur à vessie hors tension. Les connexions vissées doivent être courantes. – Serrer l'accumulateur à vessie à l'aide d'une clé à fourche pour assurer sa stabilité sur la valve d'huile. L'accumulateur à vessie est maintenant monté. Bosch Rexroth AG, type HAB..-6X, RF 50171-B/06.17... -
Page 31: Mise En Service
▶ Vérifier si le fluide hydraulique utilisé dans le système hydraulique correspond aux spécifications indiquées dans la notice 50171 et sur le capuchon signalétique de l'accumulateur à vessie. RF 50171-B/06.17, type HAB ..-6X, Bosch Rexroth AG... -
Page 32: Première Mise En Service
DANGER! Explosion de l'accumulateur à vessie lors du remplissage avec un gaz non admissible! Danger de mort! Risque de blessures! ▶ Utiliser exclusivement de l'azote 99,99 % vol. pour le remplissage de l'accumulateur à vessie. Bosch Rexroth AG, type HAB..-6X, RF 50171-B/06.17... - Page 33 Maintenant la pression de remplissage du gaz est contrôlée et réglée. Mettre en service ▶ Mettre en service l'accumulateur à vessie avec l'installation selon la notice l'accumulateur à vessie d'utilisation de l'installation complète. RF 50171-B/06.17, type HAB ..-6X, Bosch Rexroth AG...
-
Page 34: Remise En Service Après Un Arrêt
Diminution de l'épaisseur murale de l'équipement sous pression lors du fonctionnement avec des fluides hydrauliques corrosifs! Risque d'éclatement! Dommage matériel! ▶ Utiliser uniquement les fluides hydrauliques conseillés dans la notice 50171, voir chapitre 1.2 "Documentations nécessaires et complémentaires". Bosch Rexroth AG, type HAB..-6X, RF 50171-B/06.17... - Page 35 à vessie / de l'installation. Pour garantir une sécurité d'utilisation et une disponibilité élevées de l'installation, nous recommandons de surveiller en continu ces valeurs. RF 50171-B/06.17, type HAB ..-6X, Bosch Rexroth AG...
-
Page 36: Maintenance Et Réparation
Effectuer les travaux de maintenance prescrits dans les intervalles qui sont indiqués dans la notice d'utilisation de l'installation entière. Sauf instructions contraires, Bosch Rexroth recommande des intervalles de maintenance selon chapitre 10.1 "Maintenance". Seules des personnes qualifiés peuvent effectuer la maintenance et des réparations sur l'accumulateur à... -
Page 37: Intervalles De Contrôle De L'accumulateur À Vessie
Examen visuel de Tous les 10 ans Examen de l'équipement sous l'intérieur pression selon les prescriptions nationales Examen visuel de l'équipement sous pression quant à la présence de corrosion intérieure RF 50171-B/06.17, type HAB ..-6X, Bosch Rexroth AG... -
Page 38: Plan De Maintenance De L'installation
à vessie de type HAB..-6X, voir chapitre 2.4 "Qualification du personnel". En cas de questions concernant des pièces de rechange et la réparation, s'adresser à votre service Bosch-Rexroth compétent ou au département de service de l'usine du fabricant de l'accumulateur à vessie:... -
Page 39: Démontage Et Remplacement
Retirer le capuchon d'étanchéité et le capuchon de protection du côté gaz de l'accumulateur à vessie. ▶ Visser la valve de remplissage et de contrôle pour accumulateurs de pression sur la valve de gonflage de l'accumulateur à vessie. RF 50171-B/06.17, type HAB ..-6X, Bosch Rexroth AG... - Page 40 Enlever l'insert de la valve de gonflage afin de maintenir durablement l'accumulateur à vessie sans pression. ▶ Revisser le capuchon d'étanchéité et le capuchon de protection sur le côté gaz de l'accumulateur à vessie. ▶ Fixer l'accumulateur à vessie sur l'appareil de levage. Bosch Rexroth AG, type HAB..-6X, RF 50171-B/06.17...
- Page 41 ▶ Déposer l'accumulateur à vessie dans un endroit sûr avec l'appareil de levage et prendre des mesures de précaution afin d'éviter un mouvement et une chute accidentels de l'accumulateur. RF 50171-B/06.17, type HAB ..-6X, Bosch Rexroth AG...
-
Page 42: Élimination
En élargissant ou transformant le produit commercialisé par Bosch Rexroth, vous Les déclarations deviennent nulles modifiez l'état à la livraison. Toute déclaration de Bosch Rexroth relative à ce produit deviendra ainsi nulle. La garantie accordée par Bosch Rexroth est uniquement applicable à la configuration fournie. -
Page 43: Dépistage D'erreurs Et Dépannage
à l’une des adresses de contact que vous trouverez sur le site www.boschrexroth.com ou à: Bosch Rexroth AG Service Bgm.-Dr.-Nebel-Str. 8 97816 Lohr am Main Tél. +49 (0) 9352 - 40 - 50 60 service@boschrexroth.de RF 50171-B/06.17, type HAB ..-6X, Bosch Rexroth AG... -
Page 44: Tableau Des Défauts
▶ Remplacer l'accumulateur à vessie. inappropriées L'accumulateur à vessie ne doit pas être remis en service, mais doit être éliminé, voir le chapitre 12 "Élimination". ▶ Respecter les conditions de stockage prescrites. Bosch Rexroth AG, type HAB..-6X, RF 50171-B/06.17... - Page 45 Montage impossible Filetage incorrect Filetage endommagé ▶ Remplacer les composants concernés. ▶ Remplacer l'accumulateur à vessie. Mise en service impossible Protection contre la corrosion effectuée après le dépassement du non-suffisamment. temps d'entreposage RF 50171-B/06.17, type HAB ..-6X, Bosch Rexroth AG...
-
Page 46: Caractéristiques Techniques
1.2 "Documentations nécessaires et complémentaires". La notice se trouve sur Internet sous www.boschrexroth.com/various/utilities/mediadirectory Vous trouverez de plus amples informations dans le catalogue de produits en ligne Hydraulique industrielle: www.boschrexroth.com/ics Bosch Rexroth AG, type HAB..-6X, RF 50171-B/06.17... -
Page 47: Index
▶ M ▶ U Maintenance Utilisation conforme – Contrôles nécessaires / activités d’entretien ▶ V – Intervalles de contrôle Vérifier la pression de – Plan de maintenance de remplissage du gaz l’installation RF 50171-B/06.17, type HAB ..-6X, Bosch Rexroth AG... - Page 48 Bosch Rexroth AG Industrial Hydraulics Zum Eisengießer 1 97816 Lohr am Main, Germany Telefon +49 (0) 93 52 / 40 30 20 my.support@boschrexroth.de www.boschrexroth.de Vous trouverez votre interlocuteur local sur le site: www.boschrexroth.com Sous réserve de modifications Imprimé en Allemagne RF 50171-B/06.17...
