INSTALLATION
Avant l'installation, lire attentivement ce qui est écrit ci-dessous.
L'INSTALLATION DE L'UNITÉ CENTRALE SUR UN MUR
Le mur doit être très lisse pour permettre l'adhérence parfaite de l'unité centrale.

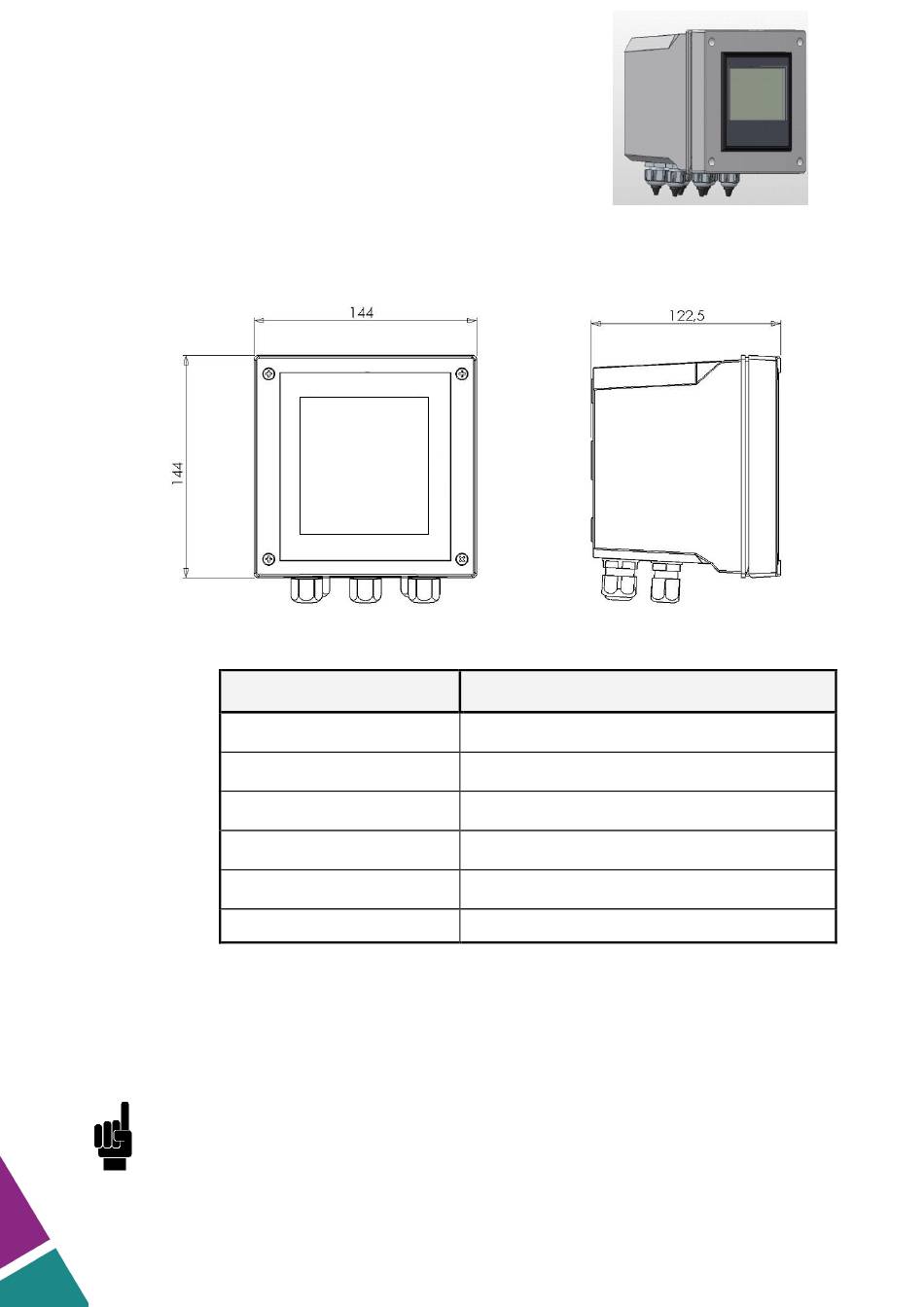

Figure 4 – Dimensions et encombrement pour le montage mural de l'unité centrale
Dimensions mécaniques
Dimensions (L x H x P)
Profondeur de fixation
Matériel
Montage
Poids
Panneau avant
Déballez l'instrument, percez les trous nécessaires et fixez l'instrument au mur. Couvrez les trous
avec les bouchons correspondants fournis avec l'instrument.
Les presse-étoupes pour les connexions électriques sont situées sur la partie inférieure de l'unité
de commande et, par conséquent, afin de faciliter les connexions, tous les autres dispositifs
doivent être positionnés à une distance d'au moins 15 cm.
Protégez l'appareil contre les gouttes et / ou les jets d'eau des zones adjacentes lors les phases de
programmation et d'étalonnage.
Remarque : La BOÎTE 144x144 est un accessoire en plastique, un élément certifié IP65 qui doit
être acheté séparément.
0000137853
144x144x122,5 mm
Polycarbonate résistant aux UV
Rev.2.3
122,5 mm
ABS
Mural
0,823 Kg
