COMMANDES, INDICATEURS ET CONNECTIONS
2
1. Visualiser avec affichage ACL
2. Touche ESC : Rejeter le paramètre ou quitter le menu de programmation
3. Touche UP : Augmenter la valeur
4. Touche MODE : Sélectionnez le menu avec l'icône sur la barre d'état
5. Touche DOWN : Diminuer la valeur
6. Touche ENTER : Confirmer le paramètre ou accéder au menu de programmation
ZONES DE SUBDIVISION D'AFFICHAGE GRAPHIQUE EN MODE RUN
Dans la visualisation standard de l'instrument, on a trois zones, comme suit :
A) Icônes de services tels que Danger, Entretien, Durée d'attente, Transmission de données, Compensation
Automatique de Température (CAT) ou Compensation Manuelle de Température CMT
B) Messages texte pour les Alarmes et des informations sur le fonctionnement ou la valeur de température
avec capteur externe (ext) ou la valeur réglée manuellement (man).
C) Le nom du menu associé à l'icône sur la barre d'état
0000137853
1
meas
cal
setup
esc
mode
3

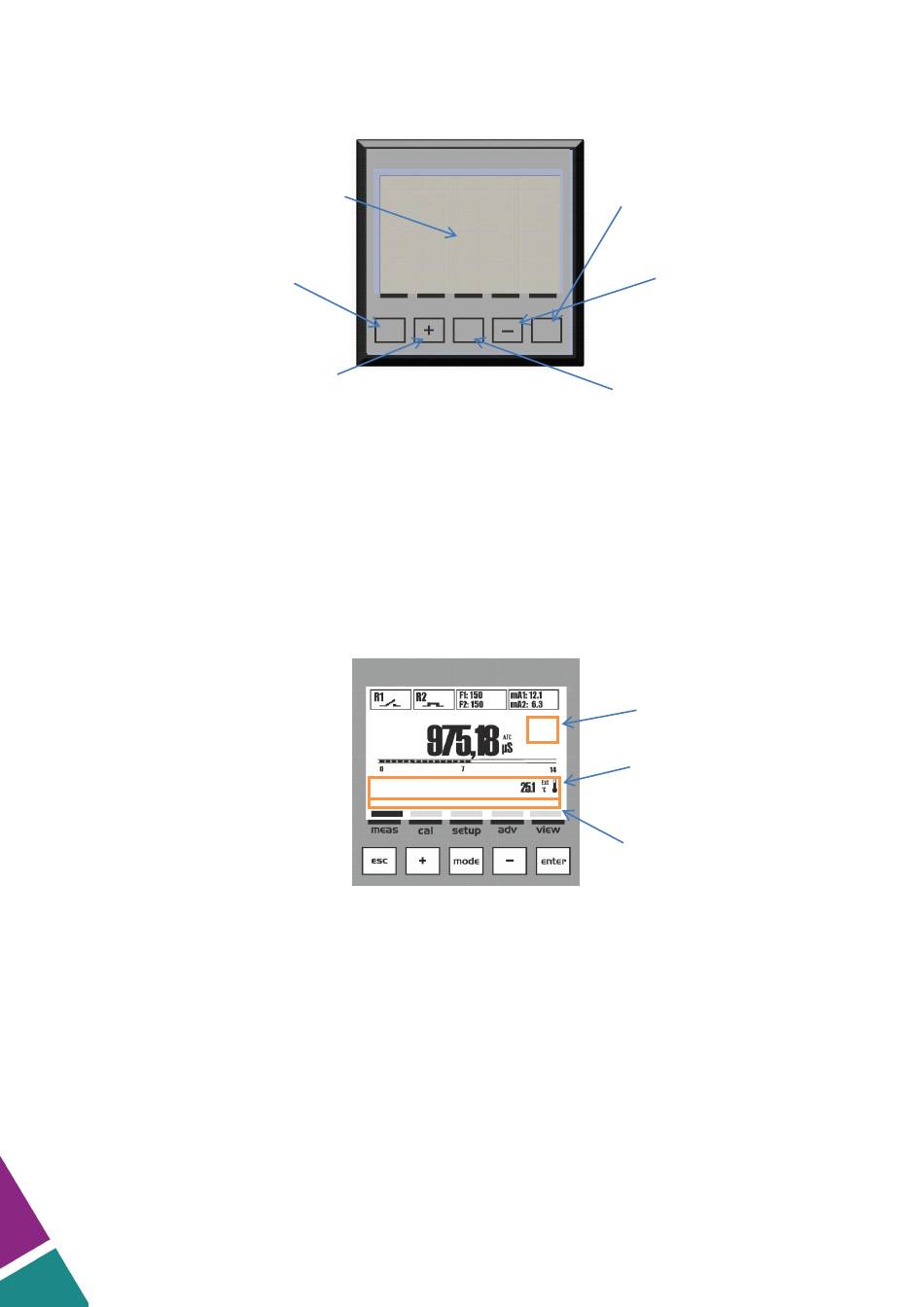

Figure 2 – Instrument
Figure 3 – Affichage graphique – Zones de subdivision
Rev.2.3
6
5
adv
view
enter
4
A
B
C
9
