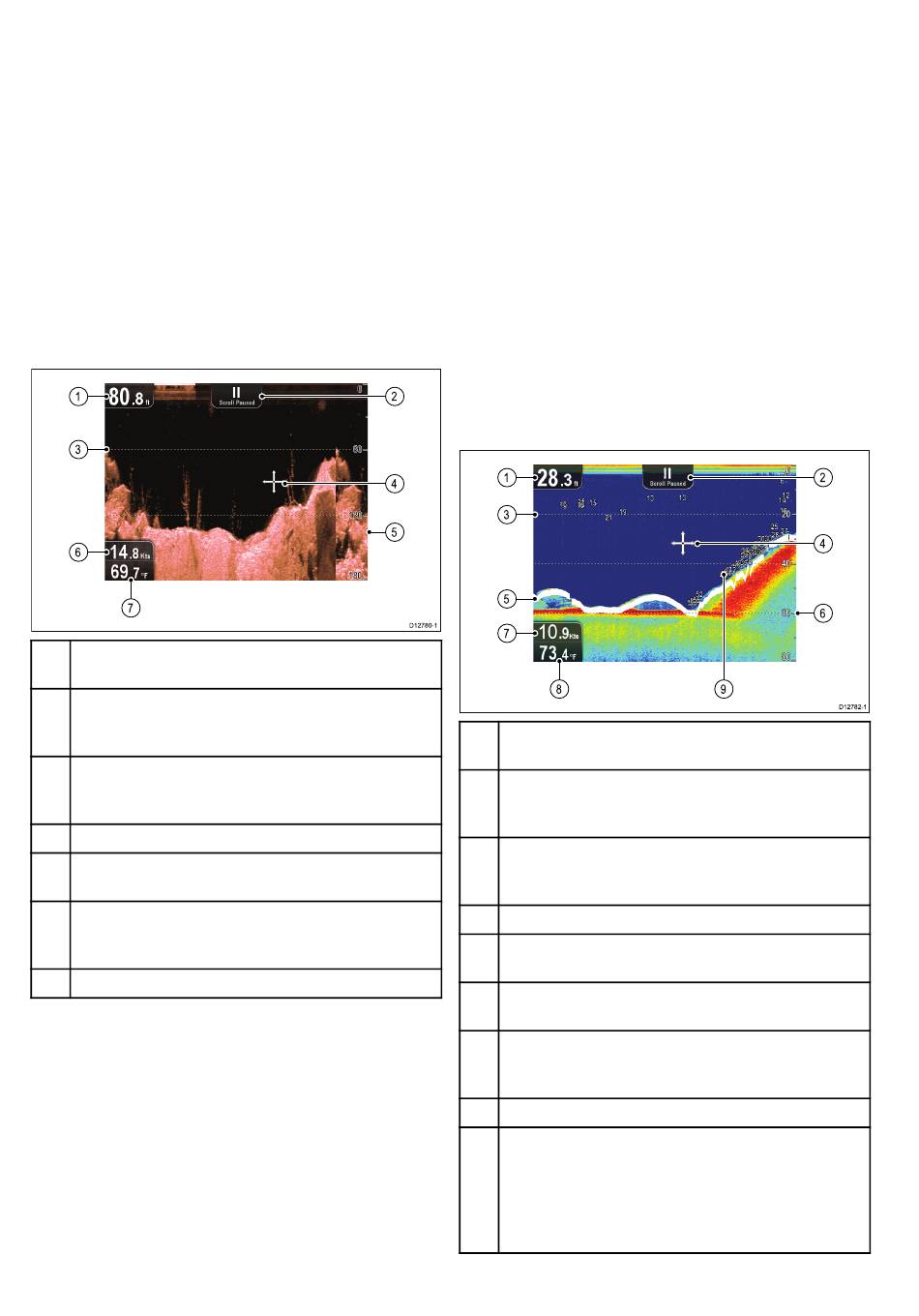

8.1 Vue d'ensemble de l'application
DownVision ™
L'application DownVision
compatible pour produire une vue détaillée de la
structure de la colonne d'eau sous votre navire,
ce qui vous permet de distinguer précisément
la structure du fond et les objets sous-marins.
™
DownVision utilise un traitement CHIRP avec une
fréquence de signal ping centrée sur 350 KHz, qui
donne une image de meilleure résolution par rapport
à l'application Sondeur.
L'application DownVision
image défilant de droite à gauche.
L'application DownVision
couleurs monochromes avec des nuances pour
différencier les intensités des cibles.
1
3
6
1 Affichage de la profondeur — La profondeur actuelle
du fond.
2
Pause du défilement — Le défilement est interrompu
quand le joystick est utilisé pour déplacer le curseur
sur l'écran.
3
Lignes de profondeur — Lignes horizontales en
pointillés tracées à intervalles réguliers pour indiquer la
profondeur depuis la surface.
4 Curseur — Affiché en mode curseur.
5 Marqueurs de profondeur — Ces chiffres indiquent la
profondeur.
6 Vitesse — Vitesse sur le fond (SOG) actuelle du
navire. Seulement applicable aux afficheurs équipés de
récepteurs GPS / GNSS
7 Température de l'eau — Température actuelle de l'eau.
62
™ utilise une sonde
™ affiche sur l'écran une
™ utilise des palettes de
2
4
5
8.2 Vue d'ensemble de l'application
Sondeur
L'application Sondeur utilise une sonde compatible
pour générer une vue détaillée du poisson et de
la colonne d'eau jusqu'au fond sous le navire.
Ceci vous permet de distinguer précisément les
différentes tailles de poisson, la structure du fond
et les objets sous-marins. L'application Sondeur
utilise un traitement CHIRP avec une fréquence de
signal ping centrée sur 200 KHz, qui fournit moins de
détails mais une échelle de profondeur supérieure à
celle de DownVision™.
L'application Sondeur affiche sur l'écran une image
défilant de droite à gauche.
L'application Sondeur utilise différentes couleurs
pour distinguer les intensités des cibles. Les
couleurs utilisées dépendent de la palette de
couleurs sélectionnée (par exemple la palette bleue
classique utilise le bleu pour identifier les cibles les
plus faibles et le rouge pour les plus intenses).
1
3
5
D12780-1
7
1
Affichage de la profondeur — La profondeur actuelle
du fond.
2 Pause du défilement — Le défilement est interrompu
quand le joystick est utilisé pour déplacer le curseur
sur l'écran.
3 Lignes de profondeur — Lignes horizontales en
pointillés tracées à intervalles réguliers pour indiquer la
profondeur depuis la surface.
4 Curseur — Affiché en mode curseur.
5 Ligne de fond — Affiche une ligne épaisse pour
identifier le fond.
6 Marqueurs de profondeur — Ces chiffres indiquent la
profondeur.
7 Vitesse — Vitesse sur le fond (SOG) actuelle du
navire. Seulement applicable aux afficheurs équipés de
récepteurs GPS / GNSS
8 Température de l'eau — Température actuelle de l'eau.
9 Identifiant de profondeur de cible — Indication de
profondeur affichée à côté des cibles identifiées. La
sensibilité de ces indications est directement liée à
la sensibilité de l'alarme de poisson ; plus elle est
élevée, plus le nombre de retours d'échos identifiés est
important.
2
4
6
9
D12782-1
Dragonfly-4 / Dragonfly-5 / WiFish
