5.5 Branchement du câble
prolongateur
Un câble prolongateur en option peut être utilisé
pour étendre la distance de la sonde à l'unité de 4 m
(13,1') supplémentaires.

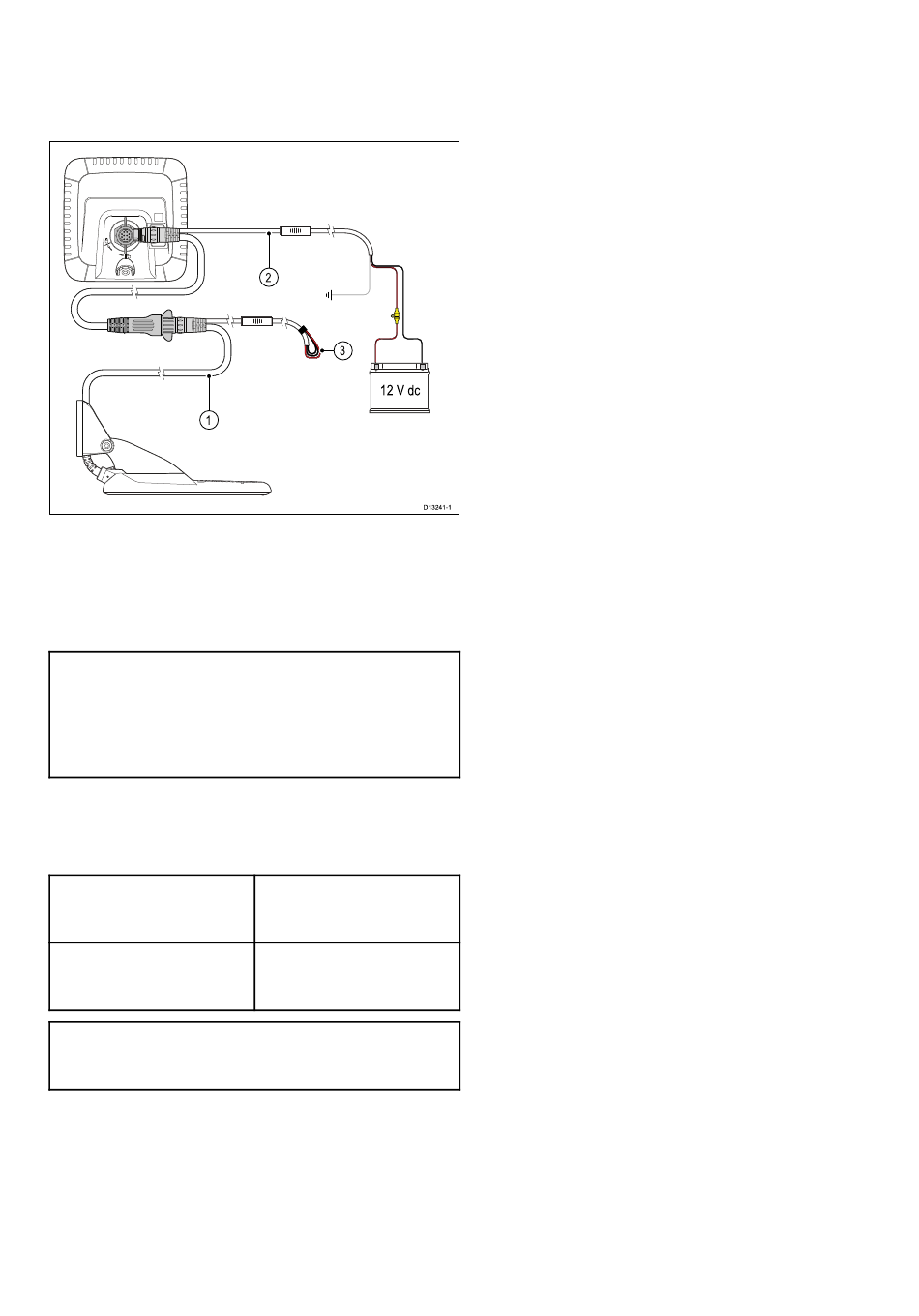

1
1. Câblage existant
2. Câble prolongateur (connecté à l'alimentation du
navire et à un câble existant.
3. Câbles d'alimentation isolés sur un câble de
sonde existant.
Note :
• 1 seul câble prolongateur doit être utilisé par
installation.
• La longueur des câbles d'alimentation sur le
câble prolongateur est de 2 m (6,6').
Longueur maximale du câble de la sonde
La longueur maximale du câble allant de la sonde à
l'appareil est indiquée ci-dessous.
CPT-DV
CPT-DVS
Note : Si le câble de la sonde est allongé d'une
distance supérieure à la distance maximale
indiquée, les performances en seront affectées.
Câbles et connexions
2
3
12 V dc
D13241-1
8 m (26,2') — câble fourni
de 4 m (13,1') + câble
prolongateur de 4 m (13,1')
10 m (32,8') — câble fourni
de 6 m (19,7') + câble
prolongateur de 4 m (13,1')
