15. Contrôle et réglage
15. Contrôle et réglage
L'instrument a été vérifié et réglé strictement en usine et répond aux exigences de qualité. Mais le transport longue distance et le
changement de l'environnement auront une grande influence sur la structure interne de l'instrument. Par conséquent, avant d'utiliser
l'instrument, il convient de le vérifier et de l'ajuster en fonction des éléments de cette section.
15.1. Niveau à bulle
15.1. Niveau à bulle
Inspection
Reportez-vous à la section 6.2 «Configuration de l'instrument».
Ajustement
1)

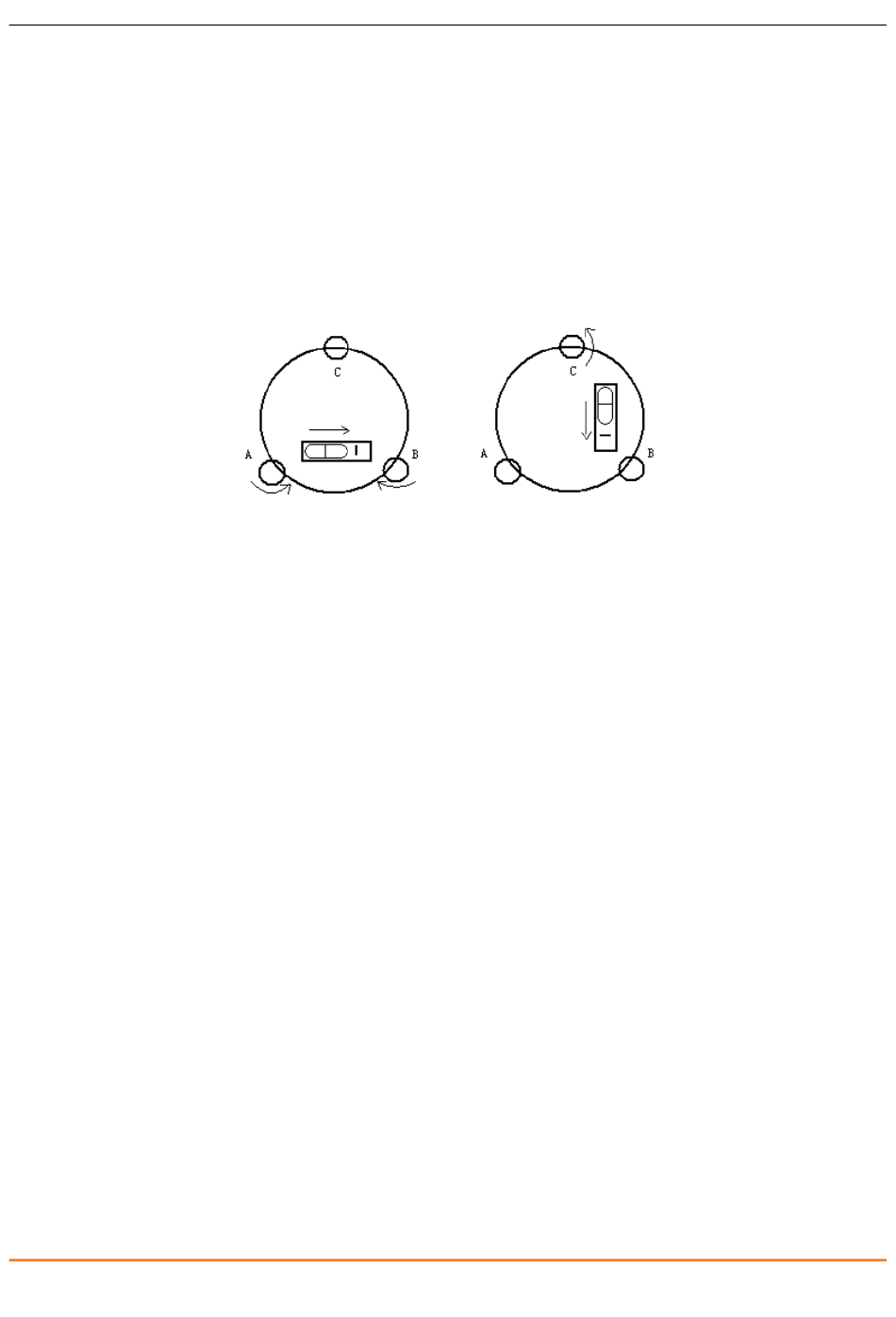

Si la bulle du flacon de plaque se déplace du centre, ramenez-la à mi-chemin au centre en ajustant la vis de mise à niveau,
qui est parallèle au flacon de plaque. Corrigez la moitié restante en ajustant la vis du flacon de plaque avec la goupille de
réglage.
2) Confirmez si la bulle se trouve au centre en tournant l'instrument de 180 °. Sinon, répétez
2) Confirmez si la bulle se trouve au centre en tournant l'instrument de 180 °. Sinon, répétez
procédure 1.
3) Tournez l'instrument à 90 ° et ajustez la troisième vis pour centrer la bulle dans le flacon.
3) Tournez l'instrument à 90 ° et ajustez la troisième vis pour centrer la bulle dans le flacon.
4) Répéter les étapes d'inspection et de réglage jusqu'à ce que la bulle reste au centre avec le flacon dans n'importe quel
4) Répéter les étapes d'inspection et de réglage jusqu'à ce que la bulle reste au centre avec le flacon dans n'importe quel
direction.
15.2. Niveau circulaire
15.2. Niveau circulaire
Inspection
Aucun ajustement n'est nécessaire si la bulle du flacon circulaire est au centre après inspection et ajustement du flacon à
plaque.
Ajustement
Si la bulle du flacon circulaire n'est pas au centre, amenez la bulle au centre en utilisant la goupille de réglage ou la clé
hexagonale pour régler la vis de réglage de la bulle. Desserrez d'abord la vis opposée au côté décalé, puis serrez l'autre vis
de réglage du côté décalé, amenant la bulle au centre. Après que la bulle reste au centre, maintenez l'uniformité de
l'étanchéité des trois vis.
15.3. Ajustement du réticule
15.3. Ajustement du réticule
Inspection
1) Visez l'objet A à travers le télescope et verrouillez les vis de serrage horizontales et verticales.
1) Visez l'objet A à travers le télescope et verrouillez les vis de serrage horizontales et verticales.
2) Déplacez l'objet A vers le bord du champ de vision avec la vis tangente verticale (point A ').
2) Déplacez l'objet A vers le bord du champ de vision avec la vis tangente verticale (point A ').
3) Aucun ajustement n'est nécessaire si l'objet A se déplace le long de la ligne verticale du réticule et que le point A 'est toujours
3) Aucun ajustement n'est nécessaire si l'objet A se déplace le long de la ligne verticale du réticule et que le point A 'est toujours
la ligne verticale.
4) Comme illustré, A 'se décale du centre et du réticule, puis doit ajuster le réticule.
4) Comme illustré, A 'se décale du centre et du réticule, puis doit ajuster le réticule.
