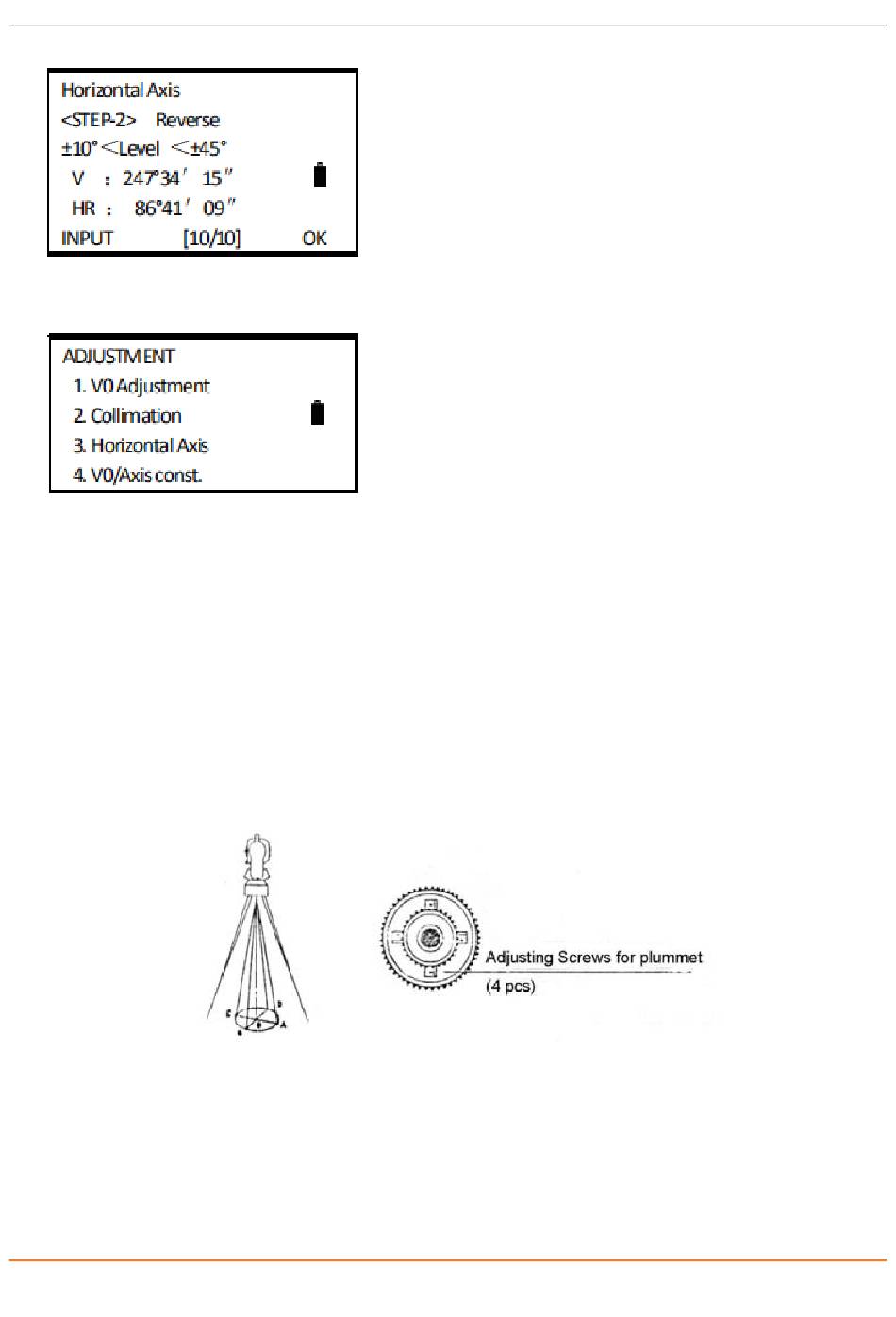

4) Faites pivoter le télescope, visez la même cible dans le visage II (position droite), appuyez 10 fois sur [F4] (OK). 4) Faites pivoter le télescope, visez la même cible dans le visage II (position droite), appuyez 10 fois sur [F4] (OK).
5) Après le réglage, l'écran revient au menu RÉGLAGE. Une fois le réglage terminé, l'écran revient à 5) Après le réglage, l'écran revient au menu RÉGLAGE. Une fois le réglage terminé, l'écran revient à
le mode RÉGLAGE.

15.8. Plomb optique

15.8. Plomb optique
Inspection
1) Placez l'instrument sur le trépied et placez un morceau de papier blanc avec deux lignes perpendiculaires, 1) Placez l'instrument sur le trépied et placez un morceau de papier blanc avec deux lignes perpendiculaires,
puis se croisent dessiné dessus directement sous l'instrument.
2) Ajustez la mise au point du plomb optique et déplacez le papier de sorte que le point d'intersection du 2) Ajustez la mise au point du plomb optique et déplacez le papier de sorte que le point d'intersection du
les lignes sur le papier viennent au centre du champ de vision.
3) Réglez les vis de mise à niveau de sorte que la marque centrale du plomb optique coïncide avec 3) Réglez les vis de mise à niveau de sorte que la marque centrale du plomb optique coïncide avec
point d'intersection de la croix sur le papier.
4) Faites pivoter l'instrument autour de l'axe vertical et observez à tous les 90 ° si la marque centrale 4) Faites pivoter l'instrument autour de l'axe vertical et observez à tous les 90 ° si la marque centrale
la position coïncide avec le point d'intersection de la croix.
5) Si la marque centrale coïncide toujours avec le point d'intersection, aucun réglage n'est nécessaire. Sinon, le réglage suivant
est nécessaire.
Ajustement
1) Retirez le couvercle de protection entre l'oculaire du plomb optique et le bouton de mise au point. 1) Retirez le couvercle de protection entre l'oculaire du plomb optique et le bouton de mise au point.
2) Fixez le papier. Tournez l'instrument et marquez le point de chute du centre du plomb optique sur 2) Fixez le papier. Tournez l'instrument et marquez le point de chute du centre du plomb optique sur
le papier à tous les 90 °. Comme illustré: points A, B, C, D.
3) Tracez des lignes qui relient AC et BD et marquez le point d'intersection des deux lignes comme O. 3) Tracez des lignes qui relient AC et BD et marquez le point d'intersection des deux lignes comme O.
4) Ajustez les quatre vis de réglage du plomb optique avec une goupille de réglage jusqu'à ce que le repère central 4) Ajustez les quatre vis de réglage du plomb optique avec une goupille de réglage jusqu'à ce que le repère central
coïncide avec le point O.
CHC Manuel d'utilisation CTS-112R4 CHC Manuel d'utilisation CTS-112R4
