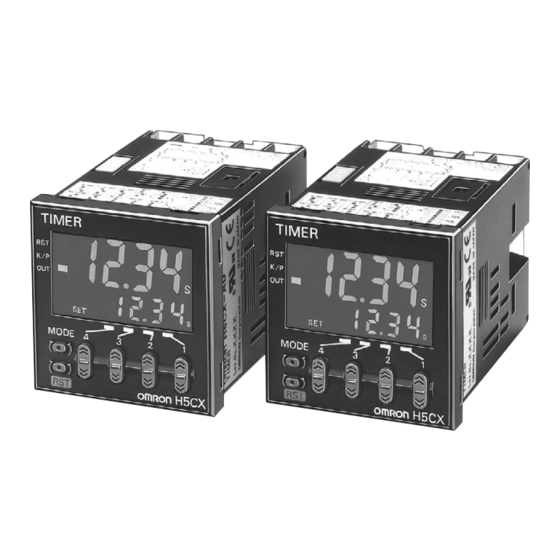

Minuterie digital multifonctions
H5CX
• Afficheur à cristaux liquides négatif haute visibilité à
rétroéclairage.
• Couleur PV programmable pour alerter visuellement les
changements d'état de sortie (modèles à borniers à vis).
• Réglage intuitif à l'aide d'un interrupteur à positions multiples
(modèles H5CX-A/-A11) et touches numériques haut/bas
ergonomiques.
• Double minuterie dans un seul boîtier pour une plus large
gamme d'applications à commande cyclique et un mode tout ou
rien ON/OFF.
• Entrée de tension c.c. commutable PNP/NPN
(modèles H5CX-A/-A11).
• Bornes à protection des doigts (modèles à borniers à vis).
• Satisfaction à diverses exigences de montage :
modèle à borniers à vis et modèles à broches.
• Conformité NEMA4/IP66.
• Manuel d'instruction en six langues.
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
Sommaire
Références ...................................................................................................... B-152
Références pour la commande ....................................................................... B-152
Caractéristiques techniques ............................................................................ B-153
Connexions...................................................................................................... B-156
Nomenclature .................................................................................................. B-159
Dimensions...................................................................................................... B-160
Conseils d'utilisation ........................................................................................ B-165
Consignes d'utilisation..................................................................................... B-168
Procédure de réglage................................................................................ B-168
Consignes d'utilisation (fonction de temporisation) ................................... B-169
Consignes d'utilisation (fonction de temporisation double) ....................... B-176
Informations complémentaires ........................................................................ B-182
Minuterie digital multifonctions
H5CX
B-151
