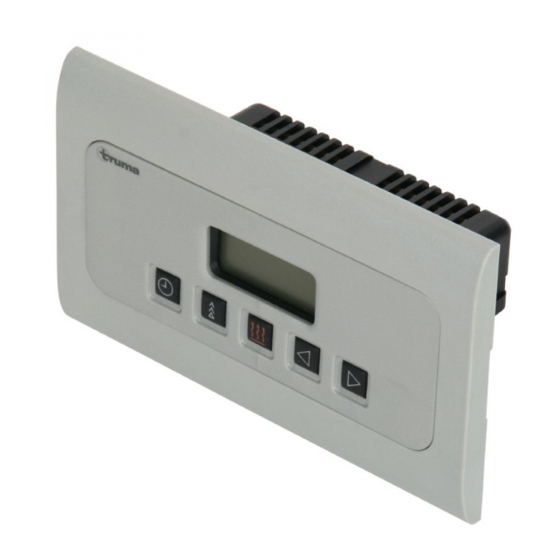

Zeitschaltuhr ZUE / ZUC 2 / ZUCB
Im Fahrzeug mitzuführen!
To be kept in the vehicle!
À garder dans le véhicule !
Da tenere nel veicolo!
Im vertuig meenemen!
Komfort für unterwegs
Brugsanvisning
Seite 7
Monteringsanvisning
Seite 9
Skal medbringes i køretøjet!
Page 12
Page 14
¡Llévalas en el vehículo!
Page 17
Page 20
Pagina 23
Pagina 26
Pagina 29
Pagina 31
Side 34
Side 36
Página 39
Página 42
Page 44
Publicité
Table des Matières
Manuels Connexes pour Truma ZUE
Sommaire des Matières pour Truma ZUE
-
Page 1: Table Des Matières
Zeitschaltuhr ZUE / ZUC 2 / ZUCB Gebrauchsanweisung Brugsanvisning Seite 7 Side 34 Einbauanweisung Monteringsanvisning Seite 9 Side 36 Im Fahrzeug mitzuführen! Skal medbringes i køretøjet! Operation instructions Instrucciones de uso Page 12 Página 39 Installation instructions Instrucciones de montaje Page 14 Página 42... - Page 2 Schablone für Einbauöffnung (die Maße B oder C ergeben sich aus den Einbauabbildungen Seite 4 und 5) Template for cut-out (the dimensions B or C are derived from the installation illustrations on pages 4 and 5) Gabarit pour l`orifice de montage (les dimensions B et C découlent des illustrations de montage, pages 4 et 5) Sagoma per apertura di montaggio (le misure B o C si ottengono dalle Figure relative all‘installazione alle pagine 4 e 5)
